一种两翼旋转门内转体大梁连接装置的制作方法

本实用新型属于旋转门大梁技术领域，具体涉及一种两翼旋转门内转体大梁连接装置。

背景技术：

传统的旋转门内转体大梁连接装置，虽然在结构强度、刚度和稳定性上比较良好。但整体组装比较繁琐，浪费很多不必要的时间与精力，且与传统工艺制作模式不可通用和互换，在外形上不能做到既实用又美观。为此，我们提出一种两翼旋转门内转体大梁连接装置，以解决上述背景技术中提到的问题。

技术实现要素：

本实用新型的目的在于提供一种两翼旋转门内转体大梁连接装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种两翼旋转门内转体大梁连接装置，包括梁体，所述梁体的两侧均设有垫板连接件、大梁连接板和端连接板，所述端连接板的外侧设有吊顶拉筋，所述梁体的左侧上部和右侧下部均安装有展箱直边与大梁连接件，所述梁体的中间部位安装有中挂方盘，所述中挂方盘与大梁连接板的中部均设有第一内大梁拉撑连接件，所述中挂方盘的上下端均对称设有两组第二内大梁拉撑连接件，所述梁体的下部两侧均设有铝大梁，所述中挂方盘通过连接件与吊轴连接，所述吊轴的中部分别安装有轨道固定板和平开门轨道，所述吊轴的上部右侧设有内冒头连接板垫块，所述吊轴左侧设有中间连板，所述吊轴的下部设有内大梁衬板。

优选的，所述内大梁衬板、吊顶拉筋和平开门轨道之间均相互平行设置。

优选的，所述吊顶拉筋和大梁连接板均关于中挂方盘的中轴线对称设置。

本实用新型的技术效果和优点：该两翼旋转门内转体大梁连接装置，通过设置梁体、吊轴和铝大梁，该组合结构通过采用铝型材与五金件结合的方式组装成形，此装置具有加工简单、标准等优点；通过在梁体上设置第一内大梁拉撑连接件、第二内大梁拉撑连接件和展箱直边与大梁连接件，该组合结构使整体安装简洁、便利、迅速，解决了传统工艺制作模式不可通用、互换的问题，提升了产品的标准化程度；本实用新型在整体外观方面较传统工艺看上去也更加美观、上档次，同时在结构强度、刚度、稳定性方面也毫不逊色，结构简单，使用安全方便。

附图说明

图1为本实用新型的结构示意图；

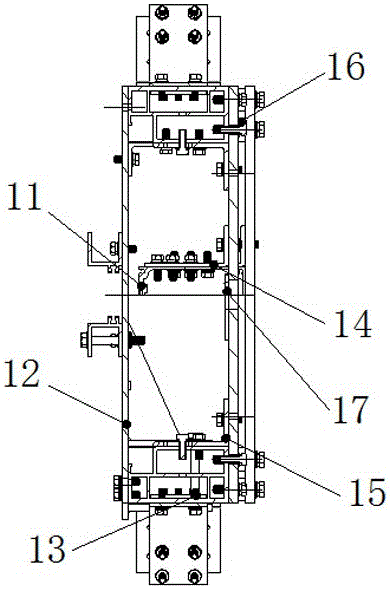

图2为本实用新型吊轴结构示意图；

图3为本实用新型梁体侧面结构示意图。

图中：1垫板连接件、2 展箱直边与大梁连接件、3第二内大梁拉撑连接件、4中挂方盘、5第一内大梁拉撑连接件、6大梁连接板、7吊顶拉筋、8端连接板、9内帽头大梁连接板、10铝大梁、11平开门轨道、12中间连板、13内大梁衬板、14大梁与中挂固定件、15轨道固定板、16内帽头连接板垫块、17连接件、18梁体、19吊轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种技术方案：一种两翼旋转门内转体大梁连接装置，包括梁体18，所述梁体18的两侧均设有垫板连接件1、大梁连接板6和端连接板8，所述端连接板8的外侧设有吊顶拉筋7，所述梁体18的左侧上部和右侧下部均安装有展箱直边与大梁连接件2，所述梁体18的中间部位安装有中挂方盘4，所述中挂方盘4与大梁连接板6的中部均设有第一内大梁拉撑连接件5，所述中挂方盘4的上下端均对称设有两组第二内大梁拉撑连接件3，所述梁体18的下部两侧均设有铝大梁10，所述中挂方盘的四个拐角均设有内帽头大梁连接板9，所述中挂方盘4通过连接件17与吊轴19连接，所述吊轴19的中部分别安装有轨道固定板15和平开门轨道11，所述吊轴19的上部右侧设有内帽头连接板垫块16，所述吊轴19左侧设有中间连板12，所述吊轴19的下部安装有内大梁衬板13和大梁与中挂固定件14。

进一步的，所述内大梁衬板13、吊顶拉筋7和平开门轨道15之间均相互平行设置，该结构之间的相互配合，有利于整体装置的安装。

进一步的，所述吊顶拉筋7和大梁连接板6均关于中挂方盘4的中轴线对称设置，加强整体结构的强度稳定性，而且增加了美观性。

该两翼旋转门内转体大梁连接装置，梁体18、吊轴19和铝大梁10等结构之间采用铝型材与五金件结合的方式组装成形，此装置具有加工简单、标准等优点，第一内大梁拉撑连接件5第二内大梁拉撑连接件3和展箱直边与大梁连接件2相互的配合使整体安装简洁、便利、迅速，解决了传统工艺制作模式不可通用、互换的问题，提升了产品的标准化程度，在整体外观方面较传统工艺看上去也更加美观、上档次，同时在结构强度、刚度、稳定性方面也毫不逊色，结构简单，使用安全方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
