一种带有桌布自动更换功能的财务桌的制作方法

本实用新型涉及一种财务桌，尤其涉及一种带有桌布自动更换功能的财务桌。

背景技术：

桌子是一种常用家具，上有平面，下有支柱。可以在上面放东西、做事情、吃饭、写字和工作等。有光滑平板，由腿和其它支撑物固定起来的家具，在语文中亦可作名词。

为了迎合大众需求，桌子的类型丰富多样。桌子按需求可以分为很多类别，比如办公桌、餐桌、讲桌等。

舒服且设计良好的办公桌对一个尽职的员工来说是一大鼓舞，因为在这样的桌子上，他可以自由自在地工作或从事其它活动，不会因为桌子的设计不当而心浮气躁，对工作效率提升功能亦大。

现在的财务桌桌面单调，工作人员经常将漂亮的桌布粘贴在自己的桌面上，当桌布更换操作复杂。

现有的财务桌存在更换桌布操作复杂、浪费时间、影响工作人员的心情的缺点，因此亟需设计一种更换桌布操作简单、节约时间、提高工作人员工作效率的带有桌布自动更换功能的财务桌。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的财务桌存在更换桌布操作复杂、浪费时间、影响工作人员的心情的缺点，本实用新型要解决的技术问题是提供一种更换桌布操作简单、节约时间、提高工作人员工作效率的带有桌布自动更换功能的财务桌。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种带有桌布自动更换功能的财务桌，包括有桌面、轴承座Ⅰ、转杆Ⅰ、皮带轮Ⅰ、滚筒Ⅰ、桌布、放置箱Ⅱ、轴承座Ⅱ、转杆Ⅱ、皮带轮Ⅱ、滚筒Ⅱ、旋转电机、转杆Ⅲ、皮带轮Ⅲ、皮带轮Ⅳ、平皮带Ⅱ、平皮带Ⅰ和放置箱Ⅰ，桌面右侧设有放置箱Ⅰ，放置箱Ⅰ前壁开有孔Ⅰ，放置箱Ⅰ左壁开有孔Ⅱ，放置箱Ⅰ前侧设有轴承座Ⅰ，轴承座Ⅰ上安装有转杆Ⅰ，转杆Ⅰ前端设有皮带轮Ⅰ，转杆Ⅰ后端穿过孔Ⅰ，转杆Ⅰ后端设有滚筒Ⅰ，桌面左侧设有放置箱Ⅱ，放置箱Ⅱ前壁开有孔Ⅳ，放置箱Ⅱ右壁开有孔Ⅲ，放置箱Ⅱ前侧设有轴承座Ⅱ，轴承座Ⅱ上安装有转杆Ⅱ，转杆Ⅱ前端设有皮带轮Ⅱ，转杆Ⅱ后端穿过孔Ⅳ，转杆Ⅱ后端设有滚筒Ⅱ，滚筒Ⅰ和滚筒Ⅱ上绕有桌布，桌布穿过孔Ⅱ和孔Ⅲ，放置箱Ⅱ前侧右方设有旋转电机，旋转电机前端连接有转杆Ⅲ，转杆Ⅲ中部设有皮带轮Ⅲ，转杆Ⅲ前端设有皮带轮Ⅳ，皮带轮Ⅳ和皮带轮Ⅱ上绕有平皮带Ⅱ，皮带轮Ⅰ和皮带轮Ⅲ上绕有平皮带Ⅰ。

优选地，还包括有吸风机，放置箱Ⅰ和放置箱Ⅱ后壁均设有吸风机。

优选地，还包括有红外灯，放置箱Ⅰ和放置箱Ⅱ内均设有红外灯。

工作原理：当财务工作人员需要更换桌面桌布时，控制旋转电机顺时针转动，转杆Ⅰ顺时针转动，皮带轮Ⅲ和皮带轮Ⅳ顺时针转动，平皮带Ⅰ和平皮带Ⅱ顺时针转动，在平皮带Ⅰ和平皮带Ⅱ的带动下皮带轮Ⅰ和皮带轮Ⅱ顺时针转动，滚筒Ⅰ和滚筒Ⅱ顺时针转动，桌布在桌面上向右运动，当桌面上的桌布完全更换后控制旋转电机停止转动，皮带轮Ⅲ、皮带轮Ⅳ、皮带轮Ⅰ、皮带轮Ⅱ、滚筒Ⅰ和滚筒Ⅱ停止转动，这样就实现了桌布的更换。

因为还包括有吸风机，放置箱Ⅰ和放置箱Ⅱ后壁均设有吸风机，当桌布上面沾有灰时控制吸风机工作，吸风机能够把桌布上面的灰吹掉，这样能够保持桌布的干净。

因为还包括有红外灯，放置箱Ⅰ和放置箱Ⅱ内均设有红外灯，当桌布比较潮湿时打开红外灯，红外灯能够将潮湿的桌布烘干，保持桌布的干燥。

（3）有益效果

本实用新型达到了更换桌布操作简单、节约时间、提高工作人员工作效率的效果。

附图说明

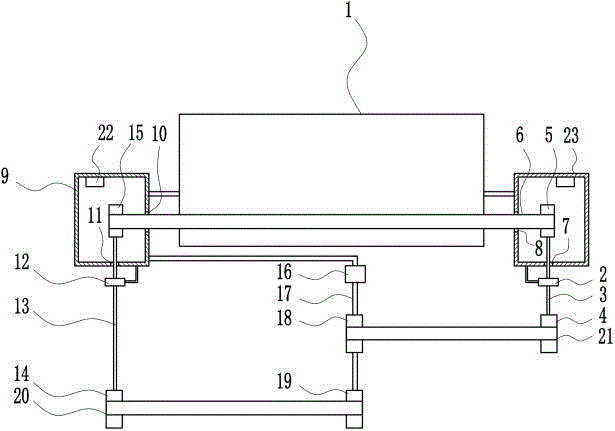

图1为本实用新型的第一种俯视结构示意图。

图2为本实用新型的第二种俯视结构示意图。

图3为本实用新型的第三种俯视结构示意图。

附图中的标记为：1-桌面，2-轴承座Ⅰ，3-转杆Ⅰ，4-皮带轮Ⅰ，5-滚筒Ⅰ，6-桌布，7-孔Ⅰ，8-孔Ⅱ，9-放置箱Ⅱ，10-孔Ⅲ，11-孔Ⅳ，12-轴承座Ⅱ，13-转杆Ⅱ，14-皮带轮Ⅱ，15-滚筒Ⅱ，16-旋转电机，17-转杆Ⅲ，18-皮带轮Ⅲ，19-皮带轮Ⅳ，20-平皮带Ⅱ，21-平皮带Ⅰ，22-吸风机，23-放置箱Ⅰ，24-红外灯。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种带有桌布自动更换功能的财务桌，如图1-3所示，包括有桌面1、轴承座Ⅰ2、转杆Ⅰ3、皮带轮Ⅰ4、滚筒Ⅰ5、桌布6、放置箱Ⅱ9、轴承座Ⅱ12、转杆Ⅱ13、皮带轮Ⅱ14、滚筒Ⅱ15、旋转电机16、转杆Ⅲ17、皮带轮Ⅲ18、皮带轮Ⅳ19、平皮带Ⅱ20、平皮带Ⅰ21和放置箱Ⅰ23，桌面1右侧设有放置箱Ⅰ23，放置箱Ⅰ23前壁开有孔Ⅰ7，放置箱Ⅰ23左壁开有孔Ⅱ8，放置箱Ⅰ23前侧设有轴承座Ⅰ2，轴承座Ⅰ2上安装有转杆Ⅰ3，转杆Ⅰ3前端设有皮带轮Ⅰ4，转杆Ⅰ3后端穿过孔Ⅰ7，转杆Ⅰ3后端设有滚筒Ⅰ5，桌面1左侧设有放置箱Ⅱ9，放置箱Ⅱ9前壁开有孔Ⅳ11，放置箱Ⅱ9右壁开有孔Ⅲ10，放置箱Ⅱ9前侧设有轴承座Ⅱ12，轴承座Ⅱ12上安装有转杆Ⅱ13，转杆Ⅱ13前端设有皮带轮Ⅱ14，转杆Ⅱ13后端穿过孔Ⅳ11，转杆Ⅱ13后端设有滚筒Ⅱ15，滚筒Ⅰ5和滚筒Ⅱ15上绕有桌布6，桌布6穿过孔Ⅱ8和孔Ⅲ10，放置箱Ⅱ9前侧右方设有旋转电机16，旋转电机16前端连接有转杆Ⅲ17，转杆Ⅲ17中部设有皮带轮Ⅲ18，转杆Ⅲ17前端设有皮带轮Ⅳ19，皮带轮Ⅳ19和皮带轮Ⅱ14上绕有平皮带Ⅱ20，皮带轮Ⅰ4和皮带轮Ⅲ18上绕有平皮带Ⅰ21。

还包括有吸风机22，放置箱Ⅰ23和放置箱Ⅱ9后壁均设有吸风机22。

还包括有红外灯24，放置箱Ⅰ23和放置箱Ⅱ9内均设有红外灯24。

工作原理：当财务工作人员需要更换桌面1桌布6时，控制旋转电机16顺时针转动，转杆Ⅰ3顺时针转动，皮带轮Ⅲ18和皮带轮Ⅳ19顺时针转动，平皮带Ⅰ21和平皮带Ⅱ20顺时针转动，在平皮带Ⅰ21和平皮带Ⅱ20的带动下皮带轮Ⅰ4和皮带轮Ⅱ14顺时针转动，滚筒Ⅰ5和滚筒Ⅱ15顺时针转动，桌布6在桌面1上向右运动，当桌面1上的桌布6完全更换后控制旋转电机16停止转动，皮带轮Ⅲ18、皮带轮Ⅳ19、皮带轮Ⅰ4、皮带轮Ⅱ14、滚筒Ⅰ5和滚筒Ⅱ15停止转动，这样就实现了桌布6的更换。

因为还包括有吸风机22，放置箱Ⅰ23和放置箱Ⅱ9后壁均设有吸风机22，当桌布6上面沾有灰时控制吸风机22工作，吸风机22能够把桌布6上面的灰吹掉，这样能够保持桌布6的干净。

因为还包括有红外灯24，放置箱Ⅰ23和放置箱Ⅱ9内均设有红外灯24，当桌布6比较潮湿时打开红外灯24，红外灯24能够将潮湿的桌布6烘干，保持桌布6的干燥。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
