具有蜂窝结构的文件收纳组件的制作方法

本实用新型涉及文具用品领域，特别涉及一种具有蜂窝结构的文件收纳组件。

背景技术：

文件收纳类产品，是专门收纳、整理文件用的，主要目的是为了更好的收纳文件，结实耐用地承载和收纳更多的文件，使它整齐规范。

传统的文件收纳类产品，在使用过程中会出现强度不够大的问题，例如，文件收纳类产品在承载较多的文件会因不够结实而坏掉。

技术实现要素：

本实用新型的目的在于针对现有技术中存在的不足之处，提供一种具有蜂窝结构的文件收纳组件，增强文件收纳类产品的强度。

本实用新型的目的通过以下技术方案实现：

一种具有蜂窝结构的文件收纳组件，包括：底板、前面板、后面板以及多个安装插片，所述前面板与所述后面板平行地插设在所述底板上，所述多个安装插片垂直地插设在所述底板上并连接所述前面板及所述后面板，所述前面板、所述后面板和所述多个安装插片具有镂空的蜂窝结构。

在本实用新型的文件收纳组件的一个实施方式中，所述底板也具有镂空的蜂窝结构。

在本实用新型的文件收纳组件的另一个实施方式中，所述多个安装插片与所述前面板及所述后面板垂直连接。

在本实用新型的文件收纳组件的另一个实施方式中，所述前面板、所述后面板以及所述多个安装插片是经冲压切割形成。

在本实用新型的文件收纳组件的另一个实施方式中，所述底板、所述侧壁以及所述多个安装插片的材料为聚丙烯。

本实用新型还提供另一种具有蜂窝结构的文件收纳组件，包括：底板和侧壁，所述侧壁围设于所述底板之上并形成一向上的开口，所述侧壁具有镂空的蜂窝结构。

在本实用新型的文件收纳组件的一个实施方式中，所述侧壁上具有相对设置的两个开口。

在本实用新型的文件收纳组件的另一个实施方式中，还包括一顶盖，所述顶盖的尺寸大于所述开口的尺寸。

在本实用新型的文件收纳组件的另一个实施方式中，所述底板和所述顶盖也具有镂空的蜂窝结构。

在本实用新型的文件收纳组件的另一个实施方式中，所述底板、所述侧壁以及所述顶盖的材料为聚丙烯。

与传统的文件收纳类产品相比，本实用新型的文件收纳组件具有以下特点：

第一，文件收纳组件的安装插片、侧壁以及底板均为蜂窝结构的镂空设计，强度高，结实耐用；

第二，蜂窝结构的镂空设计可以让文件收纳组件的重量减轻，从而减少材料的用量，降低生产成本；

第三，文件收纳组件选用高品质的聚丙烯材料，可保证安装插片、侧壁以及底板的耐用性。

附图说明

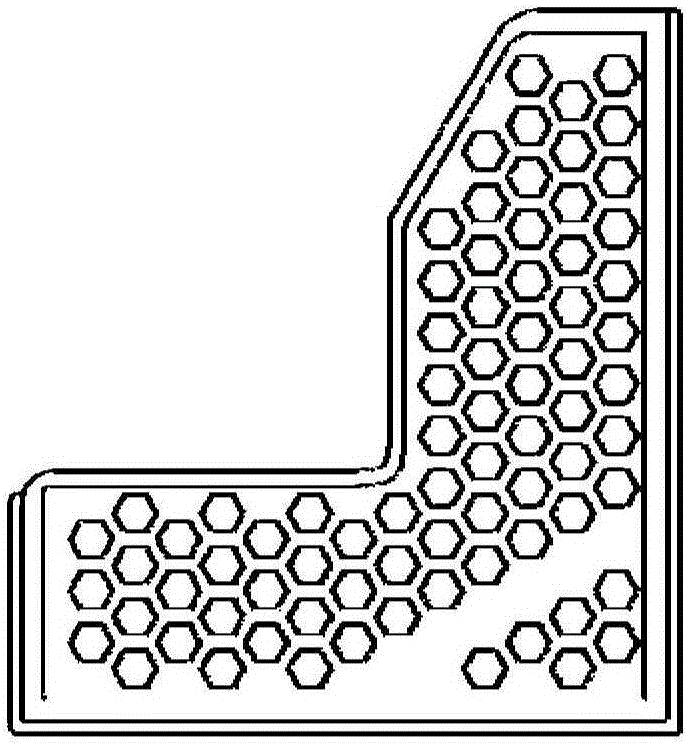

图1A-图1C为本实用新型的三联文件框的主视图、右视图及俯视图。

图2A-图2C为本实用新型的三联文件框的后面板的主视图、右视图及俯视图。

图3A-图3C为本实用新型的三联文件框的前面板的主视图、右视图及俯视图。

图4A-图4C为本实用新型的三联文件框的底板的主视图、右视图及俯视图。

图5A-图5C为本实用新型的三联文件框的安装插片的主视图、左视图及俯视图。

图6A-图6C为本实用新型的四联文件框的主视图、右视图及俯视图。

图7A-图7C为本实用新型的四联文件框的后面板的主视图、右视图及俯视图。

图8A-图8C为本实用新型的四联文件框的前面板的主视图、右视图及俯视图。

图9A-图9C为本实用新型的四联文件框的底板的主视图、右视图及俯视图。

图10A-图10C为本实用新型的四联文件框的安装插片的主视图、左视图及俯视图。

图11A-图11C为本实用新型的文件收纳筐的主视图、右视图及俯视图。

图12A-图12C为本实用新型的带盖公文篮的主视图、右视图及俯视图。

具体实施方式

下面根据具体实施例对本实用新型的技术方案做进一步说明。本实用新型的保护范围不限于以下实施例，列举这些实例仅出于示例性目的而不以任何方式限制本实用新型。

在本实用新型的第一实施方式中，具有蜂窝结构的文件收纳组件为三联文件框。图1A-图1C为三联文件框的主视图、右视图及俯视图。如图1A-图1C所示，该三联文件框包括底板、前面板、后面板以及四个安装插片，前面板与后面板平行地插设在底板上，四个安装插片均匀垂直地插设在底板上并连接前面板及后面板，安装插片与前面板及后面板也是呈垂直连接，底板、前面板、后面板和四个安装插片均具有镂空的蜂窝结构，即六边形的镂空结构。

图2A-图2C为三联文件框的后面板的主视图、右视图及俯视图。如图2A-图2C所示，后面板由6组蜂窝结构、4个插槽组成。

图3A-图3C为三联文件框的前面板的主视图、右视图及俯视图。如图3A-图3C所示，前面板由3组蜂窝结构、4个插槽组成。

图4A-图4C为三联文件框的底板的主视图、右视图及俯视图。如图4A-图4C所示，底板由3组蜂窝结构、4个插槽组成。

图5A-图5C为本实用新型的三联文件框的安装插片的主视图、左视图及俯视图。如图5A-图5C所示，安装插片的前端尺寸与前面板相匹配，安装插片的后端尺寸与后面板相匹配，安装插片的底端尺寸与底板相匹配。安装插片的前后两端及底部均具有与上述插槽匹配的部分，从而卡设于前面板、后面板及底板之间，以形成稳定的结构。

底板、前面板、后面板和四个安装插片上的蜂窝结构均可以增加强度、减轻质量，降低生产成本并便于装配。

前面板、后面板以及四个安装插片是由一部分经冲压切割后形成。底板、前面板、后面板和四个安装插片的材料可选用高质量聚丙烯(PP)，以保证耐用性。

在本实用新型的第二实施方式中，具有蜂窝结构的文件收纳组件为四联文件框。图6A-图6C为本实用新型的四联文件框的主视图、右视图及俯视图。如图6A-图6C所示，该四联文件框包括底板、前面板、后面板以及五个安装插片，前面板与后面板平行地插设在底板上，五个安装插片均匀垂直地插设在底板上并连接前面板及后面板，安装插片与前面板及后面板也是呈垂直连接，底板、前面板、后面板和五个安装插片均具有镂空的蜂窝结构，即六边形的镂空结构。

图7A-图7C为四联文件框的后面板的主视图、右视图及俯视图。如图7A-图7C所示，后面板由8组蜂窝结构、5个插槽组成。

图8A-图8C为四联文件框的前面板的主视图、右视图及俯视图。如图8A-图8C所示，前面板由4组蜂窝结构、5个插槽组成。

图9A-图9C为四联文件框的底板的主视图、右视图及俯视图。如图9A-图9C所示，底板由4组蜂窝结构、5个插槽组成。

图10A-图10C为本实用新型的四联文件框的安装插片的主视图、左视图及俯视图。如图10A-图10C所示，安装插片的前端尺寸与前面板相匹配，安装插片的后端尺寸与后面板相匹配，安装插片的底端尺寸与底板相匹配。安装插片的前后两端及底部均具有与上述插槽匹配的部分，从而卡设于前面板、后面板及底板之间，以形成稳定的结构。

底板、前面板、后面板和五个安装插片上的蜂窝结构均可以增加强度、减轻质量，降低生产成本并便于装配。

前面板、后面板以及五个安装插片是由一部分经冲压切割后形成。底板、前面板、后面板和五个安装插片的材料可选用高质量聚丙烯(PP)，以保证耐用性。

在本实用新型的第三实施方式中，具有蜂窝结构的文件收纳组件为文件收纳筐。图11A-图11C为文件收纳筐的主视图、右视图及俯视图。如图11A-图11C所示，文件收纳筐包括底板和侧壁，侧壁围设于底板之上并形成一向上的开口，侧壁具有镂空的蜂窝结构，即六边形的镂空结构。

侧壁上还具有相对设置的两个开口，可供手指握持，以便于使用者抬起或搬运。

侧壁上的蜂窝结构可以增加强度、减轻质量，降低生产成本并便于装配。

文件收纳筐的材料可选用高质量聚丙烯(PP)。

在本实用新型的第四实施方式中，具有蜂窝结构的文件收纳组件为带盖公文篮。图12A-图12C为带盖公文篮的主视图、右视图及俯视图。如图12A-图12C所示，带盖公文篮包括底板、侧壁和顶盖，侧壁围设于底板之上并形成一向上的开口底板、侧壁和顶盖均具有镂空的蜂窝结构，即六边形的镂空结构。

顶盖的尺寸略大于开口的尺寸，以盖合在开口之上，保护内部存放的文件。

侧壁上还具有相对设置的两个开口，可供手指握持，以便于使用者抬起或搬运。

底板、侧壁和顶盖上的蜂窝结构可以增加强度、减轻质量，降低生产成本并便于装配。

底板、侧壁和顶盖的材料可选用高质量聚丙烯(PP)。

需要注意的是，上述底板、前面板、后面板、安装插片、侧壁和顶盖上的蜂窝结构并非必须布满整个面，可以局部具有蜂窝结构，每一组件上蜂窝结构所占的面积需视产品所要求的强度而定。

综上所述，本实用新型的具有蜂窝结构的文件收纳组件，便于使用，利用蜂窝结构可以使产品的强度增高、减轻重量，可以降低生产成本并便于装配。
