气瓶柜的制作方法

本实用新型属于实验器具领域，特别涉及一种气瓶柜。

背景技术：

为便于气瓶的存储和运输，通常在实验室内设有供气瓶放置的气瓶柜。但现有气瓶柜为了使气瓶牢固的安装在气瓶柜内，往往在气瓶柜内开设固定气瓶的槽口，这种设计不但需要在柜体上钻孔，操作繁琐，而且孔径单一，不便于存储与孔径不相匹配的气瓶。授权公告号为CN204743242U的中国实用新型专利公开了一种智能气瓶柜，该气瓶柜包括柜体、柜门、设置于柜体中的限位板，限位板上设有供气瓶卡入的弧形气瓶位，该限位板上位于该弧形气瓶位两侧边位置处设有锁紧环。其结构复杂，不便于存储与孔径不匹配的气瓶，同时气瓶放置在气瓶柜内后容易导致气瓶柜整体不稳定。

技术实现要素：

本实用新型的目的是提供一种操作简单、整体稳定的气瓶柜。

为实现上述目的，本实用新型采用如下技术方案：

本实用新型气瓶柜，包括柜体、锁扣以及排风扇，柜体的底部设有平衡层，柜体的顶部设有排风扇，柜体包括左柜门和右柜门，左柜门上设有第一玻璃窗，右柜门上开有第二玻璃窗，柜体内设有用于固定绳索的通孔以及安装于通孔内的绳索，柜体内顶面开有第一卡槽，柜体内底面设有第二卡槽，锁扣包括旋转片以及与旋转片相连的第一联动支杆和第二联动支杆，第一联动支杆和第二联动支杆随着旋转片的转动能分别卡入所述第一卡槽和第二卡槽内。

本实用新型气瓶柜与现有技术不同之处在于：一是本实用新型通过柜体内固定绳索的通孔以及安装于通孔内的绳索来牢固气瓶，操作简单、便捷，无论是小孔径气瓶还是大孔径气瓶均可以通过绳索牢牢固定；二是本实用新型在柜体的底部设有平衡层用来维持气瓶柜的整体平衡性，防止气瓶柜摇晃。

本实用新型气瓶柜，还包括翻板，翻板与平衡层转动连接。

在需要将气瓶放入气瓶柜内时，将折叠在平衡层上的翻板转动出来并与地面接触，进而能轻松的将气瓶通过翻板推送至气瓶柜内，气瓶推送完毕后，再转动翻板将其折叠在平衡层上，整体美观，节省空间。

本实用新型气瓶柜，所述平衡层呈中空状，且平衡层内填充有沙子。

平衡层内填充的沙子一方面起到稳定整个气瓶柜的作用，另一方面填充的沙子价格低廉。

本实用新型气瓶柜，所述左柜门的边缘设有凹槽，所述右柜门的边缘开有与所述凹槽相配合的凸起。

这种设计便于用一把锁扣锁住左右两个柜门。

本实用新型气瓶柜，所述右柜门上安装有把手。

这种设计便于人工开启气瓶柜。

本实用新型气瓶柜，所述柜体的顶部两侧设有挡板。

这种设计便于在柜体顶部放置其他物件。

综上所述，本实用新型的有益效果是，结构简单，能将气瓶牢固卡装在气瓶柜内，气瓶柜整体稳定。

下面结合附图对本实用新型气瓶柜作进一步说明。

附图说明

图1为本实用新型外部结构示意图。

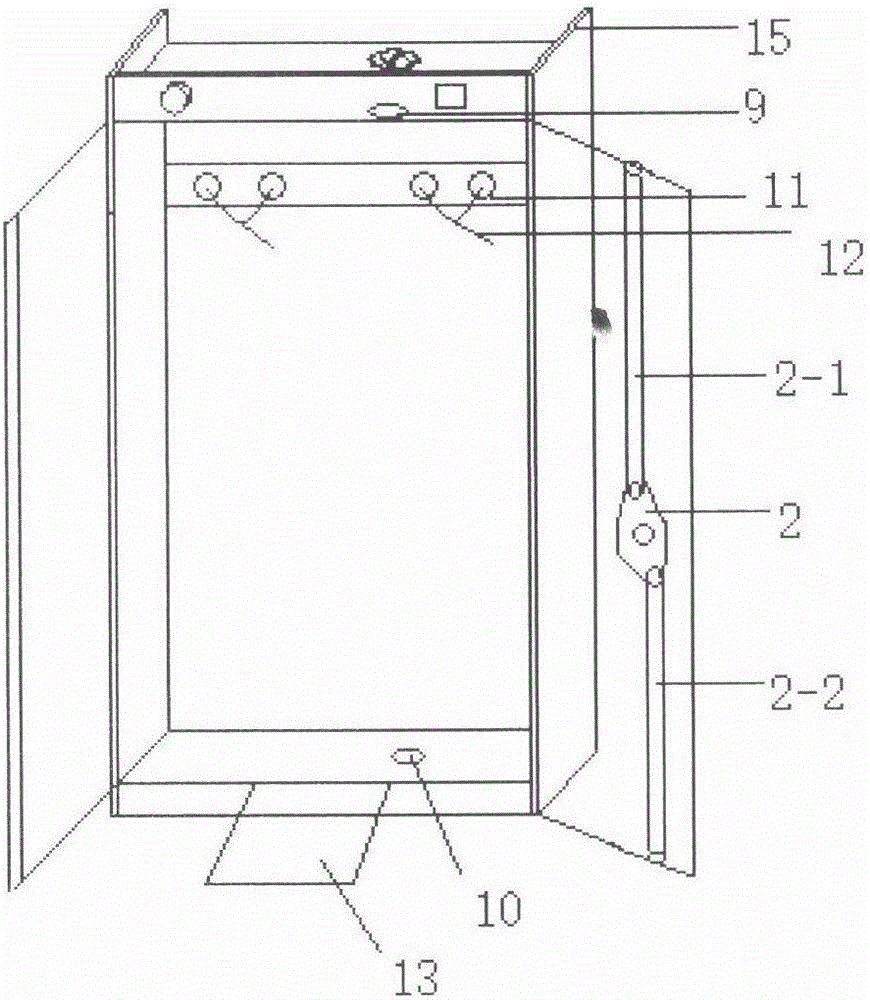

图2为本实用新型内部结构示意图。

具体实施方式

实施例，如图1和图2所示，本实用新型气瓶柜，包括柜体1、锁扣2以及排风扇4，柜体1的底部设有平衡层3，柜体1的顶部设有排风扇4，柜体1包括左柜门5和右柜门6，左柜门5上设有第一玻璃窗7，右柜门6上开有第二玻璃窗8，柜体1内设有用于固定绳索的通孔11以及安装于通孔11内的绳索12，柜体1内顶面开有第一卡槽9，柜体1内底面设有第二卡槽10，锁扣2包括旋转片以及与旋转片相连的第一联动支杆2-1和第二联动支杆2-2，第一联动支杆2-1和第二联动支杆2-2随着旋转片的转动能分别卡入所述第一卡槽9和第二卡槽10内。

为便于将气瓶推送至气瓶柜内，本实用新型还设有翻板13，翻板13与平衡层3转动连接。

为维持整个气瓶柜的稳定性，本实用新型平衡层3呈中空状，且平衡层3内填充有沙子。

为便于将左柜门5和右柜门6卡合以实现用一把锁来锁住左右两个柜门，所述左柜门5的边缘设有凹槽，所述右柜门6的边缘开有与所述凹槽相配合的凸起。

为便于用户开启柜门，所述右柜门6上安装有把手14。

为便于在柜体1上安装相关设备，所述柜体1的顶部两侧设有挡板15。

本实用新型未作具体说明的均采用现有技术。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
