烘烤拉丁果机的制作方法

本实用新型涉及食品加工机械技术领域，具体涉及烘烤拉丁果机。

背景技术：

拉丁果的成本低至8-9毛，出售价位3元，一次性3-5分钟能做6份，产量大，操作简单，原料简单，易购买，赚钱快，是目前最火爆，最流行的项目。在法国有多年历史，以玛芬粉为主要原料，将它烘至外层松软，中间口感独特的热狗，遍布西班牙街头，是西班牙非常流行的小吃。拉丁果正吹袭中国，风靡各大城市，风摩各学生群体，不需要高额的加盟费，最低廉的投资，最高额的回报，面团掺有香葱末，拉丁果松软可口，外表金黄漂亮，外表似松饼口感。

现有技术的烘烤拉丁果机都是通过剪刀剪切的，剪切效率低，工人劳动强度大，浪费劳动力。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的烘烤拉丁果机。

为实现上述目的，本实用新型采用的技术方案是：它包含底架、支撑架、连接架、成型外筒、活塞、转柄、活塞杆、出料口、成型部、烘箱、加热装置、锅体、锅盖、控制面板、刀架、手柄、切刀、弹簧；所述的底架上固定连接有支撑架，支撑架的上端通过连接架与成型外筒连接，成型外筒内设置有活塞，活塞上连接有活塞杆，活塞杆上通过转动件连接有转柄；所述的成型外筒的底部设置有出料口，出料口与活塞之间设置有成型部；所述的底架上设置有烘箱，烘箱内设置有加热装置，加热装置的上方设置有锅体，锅体上设置有锅盖，烘箱的上端设置有控制面板；所述的成型外筒的筒壁设置有刀架，刀架上连接有手柄，刀架的底部连接有切刀；所述的弹簧的一端与手柄连接，弹簧的另一端与成型外筒的筒壁连接。

作为优选，所述的支撑架的上端设置有数条横梁，横梁的两端通过滑轨与支撑架连接。

作为优选，所述的切刀的切刀口呈圆弧状。

作为优选，所述的转柄和手柄的一端设置有防滑层。

作为优选，所述的连接架与横梁通过紧固件连接。

本实用新型操作时，在成型外筒的进料口加入食料，转动转柄，经过成型部成型后，从出料口挤出，向一侧拉动手柄，出料被剪切，剪切后的食料掉进烘箱的锅体进行烘烤，即成；所述的成型外筒的高度通过调节横梁的高度实现，横梁与支撑架之间通过滑轨调节。

采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的烘烤拉丁果机，成型和烘烤效果好，提高了切切效率，减小了工人劳动强度，操作简便，本实用新型具有结构简单、设置合理、制作成本低等优点。

附图说明

图1是本实用新型的结构示意图；

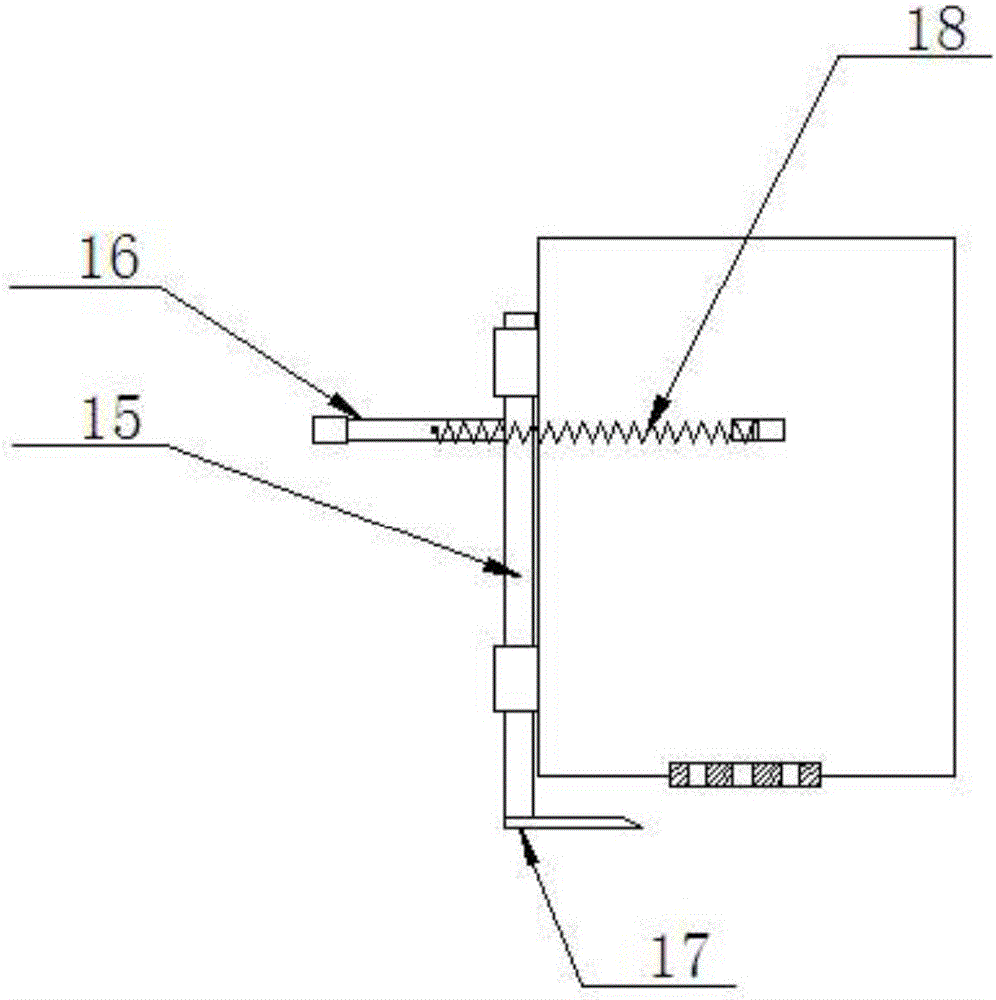

图2是图1中成型外筒的后视图；

图3是图1中支撑架与连接架的组合侧视图。

附图标记说明：

底架1、支撑架2、连接架3、成型外筒4、活塞5、转柄6、活塞杆7、出料口8、成型部9、烘箱10、加热装置11、锅体12、锅盖13、控制面板14、刀架15、手柄16、切刀17、弹簧18、横梁19、紧固件20、防滑层21。

具体实施方式

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

参看如图1——图3所示，本具体实施方式采用如下技术方案：它包含底架1、支撑架2、连接架3、成型外筒4、活塞5、转柄6、活塞杆7、出料口8、成型部9、烘箱10、加热装置11、锅体12、锅盖13、控制面板14、刀架15、手柄16、切刀17、弹簧18；所述的底架1上固定连接有支撑架2，支撑架2的上端通过连接架3与成型外筒4连接，成型外筒4内设置有活塞5，活塞5上连接有活塞杆7，活塞杆7上通过转动件连接有转柄6；所述的成型外筒4的底部设置有出料口8，出料口8与活塞5之间设置有成型部9；所述的底架1上设置有烘箱10，烘箱10内设置有加热装置11，加热装置11的上方设置有锅体12，锅体12上设置有锅盖13，烘箱10的上端设置有控制面板14；所述的成型外筒4的筒壁设置有刀架15，刀架15上连接有手柄16，刀架15的底部连接有切刀17；所述的弹簧18的一端与手柄16连接，弹簧18的另一端与成型外筒4的筒壁连接。

其中，所述的支撑架2的上端设置有数条横梁19，横梁19的两端通过滑轨与支撑架2连接；所述的切刀17的切刀口呈圆弧状；所述的转柄6和手柄16的一端设置有防滑层21；所述的连接架3与横梁19通过紧固件20连接。

本具体实施方式操作时，在成型外筒4的进料口加入食料，转动转柄6，经过成型部9成型后，从出料口8挤出，向一侧拉动手柄16，出料被剪切，剪切后的食料掉进烘箱10的锅体12进行烘烤，即成；所述的成型外筒4的高度通过调节横梁19的高度实现，横梁19与支撑架2之间通过滑轨调节。

采用上述结构后，本具体实施方式产生的有益效果为：本具体实施方式所述的烘烤拉丁果机，成型和烘烤效果好，提高了切切效率，减小了工人劳动强度，操作简便，本具体实施方式具有结构简单、设置合理、制作成本低等优点。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
