一种铁板烧炉具的制作方法

本实用新型涉及烧烤炉具，特别涉及一种铁板烧炉具。

背景技术：

铁板烧使用过程中，需要对铁板进行加热，现有的铁板烧炉具一般包括包括机架，设置在机架上的烧烤台以及设置在烧烤台上的排烟装置，由于整个烧烤台面积比较大，而且排烟装置又是固定在烧烤台上因此只能对某一区域的油烟进行吸收，故该铁板烧炉具的排油烟效果不好。

技术实现要素：

本实用新型的目的是提供一种铁板烧炉具，其具有排油烟效果更好的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种铁板烧炉具，包括机架，设置在机架上的烧烤台以及设置在烧烤台上的排烟装置，所述的排烟装置包括连接于烧烤台上的安装座以及位于安装座内的吸风组件，所述的安装座朝向烧烤台的一侧设有吸风口，所述的吸风口处转动设有若干平行设置的第一导向板以及若干平行设置的第二导向板，所述的第一导向板与第二导向板相互垂直设置，所述的安装座上设有驱动第一导向板以及第二导向板摆动的驱动机构。

通过采用上述技术方案，转动调节第一导向板以及第二导向板的朝向使得该排烟装置可以对准烧烤台的不同位置进行抽气，进而提高排油烟效果。

作为优选，所述的驱动机构包括设置于安装座（31）内电机，所述的电机输出轴与第一导向板的转轴连接。

通过采用上述技术方案，通过启动电机以实现自动摆动，这样更加方便，而且可以随时对每个角落进行排油烟处理，效果更好。

作为优选，所述的第一导向板以及第二导向板的截面均为圆弧形。

通过采用上述技术方案，圆弧形可以有效提高排油烟效果。

作为优选，所述的安装座包括位于吸风口处的安装框，所述的第一导向板以及第二导向板均转动连接于安装框上。

通过采用上述技术方案，通过这种方式使得第一导向板第二导向板安装更为方便。

作为优选，所述的安装框与安装座卡接。

通过采用上述技术方案，如此设置可以方便安装框的拆卸与安装。

作为优选，所述的机架内竖直滑移连接有能遮住吸风口的防护板，所述的防护板靠近安装座的一端连接有用于与安装座固定的插块。

通过采用上述技术方案，当不需要使用排烟装置时，可以将防护板沿着机架提起，然后通过插块固定，将吸气口堵住，防止杂物等进入排烟装置内。

综上所述，本实用新型具有以下有益效果：提高了排油烟效果以及方便清洁排烟装置。

附图说明

图1为本实用新型一种铁板烧炉具实施例的结构示意图；

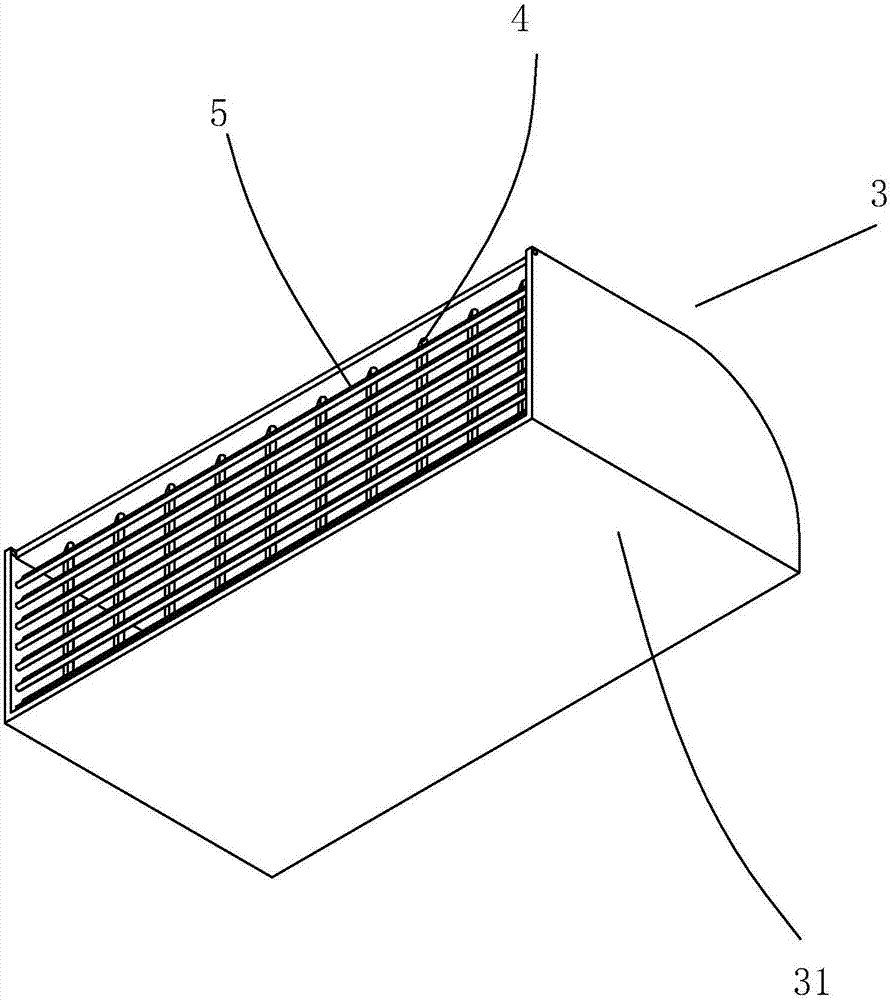

图2是排烟装置的结构示意图；

图3是用于体现第一导向板与第二导向板的位置关系图；

图4是用于体现第一导向板的驱动结构图一；

图5是用于体现第一导向板的驱动结构图二；

图6是用于体现第一导向板的驱动结构图三；

图7是用于体现第一导向板以及第二导向板与连接框的结构示意图；

图8是用于体现防护板与支架的结构关系图一；

图9是用于体现防护板与支架的结构关系图二；

图中，1、机架；2、烧烤台；3、排烟装置；31、安装座；32、吸风口；4、第一导向板；5、第二导向板；6、安装框；7、防护板；71、插块；8、电机；9、摆臂；10、连杆。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参见图1、一种铁板烧炉具，包括机架1，设置在机架1上的烧烤台2以及设置在烧烤台2上的排烟装置3，排烟装置3为四个且分别对称设置在烧烤台2上，排烟装置3包括连接于烧烤台2上的安装座31以及位于安装座31内的吸风组件，安装座31朝向烧烤台2的一侧设有吸风口32，吸风口32处转动设有若干平行设置的第一导向板4以及若干平行设置的第二导向板5，第一导向板4与第二导向板5相互垂直设置，安装座31上设有驱动第一导向板4以及第二导向板5摆动的驱动机构，驱动方式为电机8，电机8直接与第一导向板4转轴以及第二导向板5的转轴连接。

通过启动电机以实现自动摆动调节第一导向板4以及第二导向板5的朝向使得该排烟装置3可以对准烧烤台2的不同位置进行抽气，进而提高排油烟效果，这样更加方便，而且可以随时对每个角落进行排油烟处理，效果更好。

第一导向板4以及第二导向板5的截面均为圆弧形。圆弧形可以有效提高排油烟效果。

参见图7所示，安装座31包括位于吸风口32处的安装框6，第一导向板4以及第二导向板5均转动连接于安装框6上。

通过这种方式使得第一导向板4第二导向板5安装更为方便。

安装框6与安装座31卡接。

如此设置可以方便安装框6的拆卸与安装。

机架1内竖直滑移连接有能遮住吸风口32的防护板7，防护板7靠近安装座31的一端连接有用于与安装座31固定的插块71。

当不需要使用排烟装置3时，可以将防护板7沿着机架1提起，然后通过插块71固定，将吸气口堵住，防止杂物等进入排烟装置3内。

实施例二、参见4至图6所示，驱动机构包括连杆10以及摆臂9，第一导向板4通过摆臂9与连杆10连接，电机上连接一个偏心轮，偏心轮连杆10连接。该方式通过一个电机就能实现第一导向板4的摆动。

参见8所示，在安装座31的吸风口32处铰接一个防护板7，不需要使用时防护板7转动至安装座31的顶部与安装座31贴合，当需要使用时，转动时与烧烤台2垂直以挡住吸风口32。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
