防火门的制作方法

本实用新型涉及防火门领域，具体而言，涉及一种防火门。

背景技术：

通常，防火门被广泛地适用于民宅、船舶、建筑、化工、机械工程等许多领域。防火门是指具有耐火性能的门，在发生火灾时为人们逃离火灾赢得时间、防止火灾扩散、延迟火灾蔓延并耐火一定时间。

发明人在研究中发现，现有的防火门至少存在以下缺点：现有的防火门在打开后会占用大量的空间。

技术实现要素：

本实用新型的目的在于提供一种防火门，以改善现有防火门打开后会占用大量空间的问题。

本实用新型是这样实现的：

基于上述目的，本实用新型提供了一种防火门，包括门框、门扇和连接块，门框包括相对设置的两根横梁和相对设置的两根纵梁，横梁垂直于纵梁，且相邻的横梁与纵梁固定连接；所述横梁设置有滑槽，所述滑槽沿所述横梁的宽度方向延伸，所述滑槽的两端分别延伸至所述横梁的前后两端面，所述连接块呈弧形，所述连接块卡接于所述滑槽，所述连接块与所述横梁滑动连接，所述连接块的另一端与所述门扇连接。

防火门在安装时，门框的两根纵梁距离与门扇扇面垂直的侧壁都有一定的距离，在将门扇打开时，由于门扇与门框是转动连接的，因此门扇与侧壁之间会形成一个三角形的区域，这个区域不足以放下东西，但却占用了一部分空间，这部分空间人们无法利用，造成资源的浪费。本实用新型提供的防火门在打开时，连接块沿滑槽滑动，由于连接块呈弧形，因此连接块滑动的过程中，门扇与门框会成一定的角度，并最总与门框呈90度，使门扇完全贴附在侧壁上，这样在将防火门打开后，不会占据多余的空间，使房屋内的空间都被有效利用起来。

进一步地，所述滑槽为燕尾槽。

燕尾槽使门扇在打开和关闭时更加的平稳。

进一步地，所述连接块远离所述门扇的一端设置有挡块和橡胶垫，所述橡胶垫位于所述挡块和所述横梁之间。

在遇到较为紧急的情况时，人们的通常选择是破门而出，在打开防火门时的力气较大，门扇会被直接摔在侧壁上，门扇与侧壁发生剧烈碰撞极易损伤，在挡块和横梁之间安装橡胶垫后，门扇在被打开至最大时有一个缓冲，避免门扇与墙侧壁发生剧烈的碰撞，对门扇进行保护，从而延长防火门的使用寿命。

进一步地，所述防火门还包括辅助机构，所述辅助机构用于对所述门扇进行支撑和导向。

在防火门上安装辅助机构后，辅助机构与连接块相互配合，使门扇在打开和关闭的过程中更加的顺畅，同时辅助机构可以为门扇提供一定的支撑作用，降低连接块的负荷，延长防火门的使用寿命。

进一步地，所述辅助机构包括第一连杆和第二连杆，所述第一连杆的一端与所述横梁转动连接，所述第一连杆相对于所述横梁转动的轴心线与所述纵梁平行，所述第一连杆的另一端与所述第二连杆转动连接，所述第一连杆与所述第二连杆相对转动的轴心线与所述纵梁平行，所述第二连杆远离所述第一连杆的一端与所述门扇转动连接，所述第二连杆相对于所述门扇转动的轴心线与所述纵梁平行。

防火门呈关闭状态时，第一连杆和第二连杆呈一定的角度，且第一连杆与第二连杆的连接端伸出门框所在的范围，在打开门扇时，第一连杆和第二连杆同时转动，当门扇彻底打开时，第一连杆和第二连杆位于同一直线上。

进一步地，所述第一连杆设置有凹槽，所述凹槽沿所述第一连杆的长度方向延伸，所述第二连杆设置螺栓和卡块，所述卡块卡接于所述凹槽，且所述卡块与所述第一连杆滑动连接，所述卡块沿所述凹槽的延伸方向相对于所述第一连杆滑动，所述卡块与所述第二连杆转动连接，所述卡块相对于所述第二连杆转动的轴心线与所述纵梁平行，所述螺栓螺接于所述卡块，所述螺栓的轴心线垂直于所述凹槽的底面。

在将门扇打开后，可以拧动螺栓，使第一连杆和第二连杆相互固定，此时门扇也就被固定了，闭门门扇晃动。

进一步地，所述卡块的一端呈圆柱形，所述第二连杆设置有盲孔，所述盲孔的轴心线与所述纵梁平行，所述卡块呈圆柱形的一端位于所述盲孔内，且与所述第二连杆转动连接，所述卡块的另一端与所述第一连杆滑动连接。

圆柱形的连接部与盲孔相配合，使门扇能绕盲孔的轴心线转动，本结构设计精巧，完美的实现了第一连杆与第二连杆之间的相对转动。

进一步地，所述门扇内设置有防火膨胀密封件。

当遇到突发火势时，内层的门扇因高温可能会膨胀，使防火门出现间隙，而火势可能从这个间隙向外面蔓延，防火膨胀密封件能在门扇膨胀时，仍使防火门呈密闭状态，能有效防止火势的蔓延。

进一步地，所述门扇内预埋有拉筋。

拉筋能提高门扇的整体性，使门扇的结构更加紧凑，从而使防火效果更出色。

进一步地，所述防火门还包括固定锁，所述固定锁的包括设置有锁舌的锁头和用于容纳所述锁舌的锁腔，所述锁头固定安装在所述门扇上，所述锁腔固定安装在所述门框上与所述锁头相对应的位置。

防火门有时需要关闭，安装固定锁后，将门扇转到闭合状态，在将固定锁锁上，使锁舌伸入门框上的锁腔内，就能将门扇与门框固定了，从而达到锁门的目的。

与现有技术相比，本实用新型实现的有益效果是：

本实用新型提供的防火门在打开时，连接块沿滑槽滑动，由于连接块呈弧形，因此连接块滑动的过程中，门扇与门框会成一定的角度，并最总与门框呈90度，使门扇完全贴附在侧壁上，这样在将防火门打开后，不会占据多余的空间，使房屋内的空间都被有效利用起来。

附图说明

图1示出了本实用新型实提供的防火门的示意图；

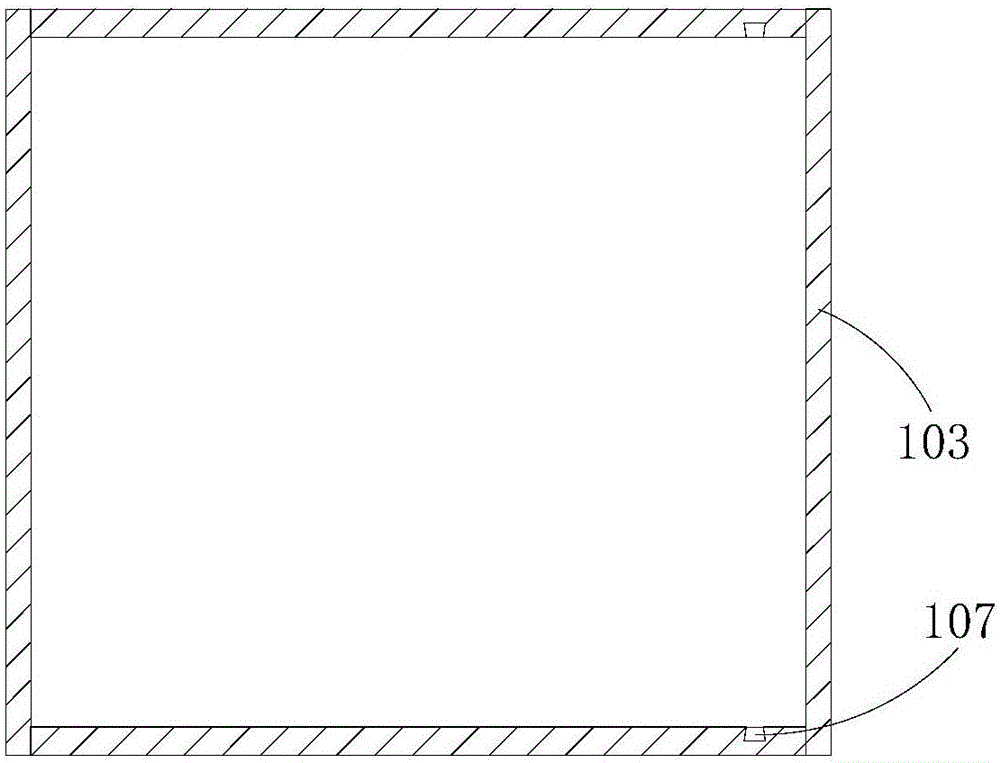

图2示出了本实用新型实提供的门框的剖视图；

图3示出了本实用新型实提供的门扇打开时的示意图；

图4示出了本实用新型实提供的门扇关闭时的示意图；

图5示出了本实用新型实提供的辅助机构的剖视图；

图6示出了本实用新型实提供的连接块的示意图。

图中：

横梁101；纵梁102；门框103；门扇104；固定锁105；辅助机构106；滑槽107；连接块108；挡块109；橡胶垫110；第一连杆111；第二连杆112；螺栓113；凹槽114；卡块115。

具体实施方式

通常，防火门被广泛地适用于民宅、船舶、建筑、化工、机械工程等许多领域。防火门是指具有耐火性能的门，在发生火灾时为人们逃离火灾赢得时间、防止火灾扩散、延迟火灾蔓延并耐火一定时间。发明人在研究中发现，现有的防火门至少存在以下缺点：现有的防火门在打开后会占用大量的空间。

为了使上述问题得到改善，本实用新型提供了包括门框、门扇和连接块，门框包括相对设置的两根横梁和相对设置的两根纵梁，横梁垂直于纵梁，且相邻的横梁与纵梁固定连接；所述横梁设置有滑槽，所述滑槽沿所述横梁的宽度方向延伸，所述滑槽的两端分别延伸至所述横梁的前后两端面，所述连接块呈弧形，所述连接块卡接于所述滑槽，所述连接块与所述横梁滑动连接，所述连接块的另一端与所述门扇连接。防火门在安装时，门框的两根纵梁距离与门扇扇面垂直的侧壁都有一定的距离，在将门扇打开时，由于门扇与门框是转动连接的，因此门扇与侧壁之间会形成一个三角形的区域，这个区域不足以放下东西，但却占用了一部分空间，这部分空间人们无法利用，造成资源的浪费。本实用新型提供的防火门在打开时，连接块沿滑槽滑动，由于连接块呈弧形，因此连接块滑动的过程中，门扇与门框会成一定的角度，并最总与门框呈90度，使门扇完全贴附在侧壁上，这样在将防火门打开后，不会占据多余的空间，使房屋内的空间都被有效利用起来。

下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。

为使本实用新型实施例的目的、技术方案和优点更加清楚，上面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行了清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以上对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“竖直”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

参照图1至图6，本实施例提供了一种防火门，包括门框103、门扇104和连接块108，门框103包括相对设置的两根横梁101和相对设置的两根纵梁102，横梁101垂直于纵梁102，且相邻的横梁101与纵梁102固定连接；横梁101设置有滑槽107，滑槽107沿横梁101的宽度方向延伸，滑槽107的两端分别延伸至横梁101的前后两端面，连接块108呈弧形，连接块108卡接于滑槽107，连接块108与横梁101滑动连接，连接块108的另一端与门扇104连接。

防火门在安装时，门框103的两根纵梁102距离与门扇104扇面垂直的侧壁都有一定的距离，在将门扇104打开时，由于门扇104与门框103是转动连接的，因此门扇104与侧壁之间会形成一个三角形的区域，这个区域不足以放下东西，但却占用了一部分空间，这部分空间人们无法利用，造成资源的浪费。本实施例提供的防火门在打开时，连接块108沿滑槽107滑动，由于连接块108呈弧形，因此连接块108滑动的过程中，门扇104与门框103会成一定的角度，并最总与门框103呈90度，使门扇104完全贴附在侧壁上，这样在将防火门打开后，不会占据多余的空间，使房屋内的空间都被有效利用起来。

其中，滑槽107为燕尾槽。燕尾槽使门扇104在打开和关闭时更加的平稳。

连接块108远离门扇104的一端设置有挡块109和橡胶垫110，橡胶垫110位于挡块109和横梁101之间。在遇到较为紧急的情况时，人们的通常选择是破门而出，在打开防火门时的力气较大，门扇104会被直接摔在侧壁上，门扇104与侧壁发生剧烈碰撞极易损伤，在挡块109和横梁101之间安装橡胶垫110后，门扇104在被打开至最大时有一个缓冲，避免门扇104与墙侧壁发生剧烈的碰撞，对门扇104进行保护，从而延长防火门的使用寿命。

防火门还包括辅助机构106，辅助机构106用于对门扇104进行支撑和导向。在防火门上安装辅助机构106后，辅助机构106与连接块108相互配合，使门扇104在打开和关闭的过程中更加的顺畅，同时辅助机构106可以为门扇104提供一定的支撑作用，降低连接块108的负荷，延长防火门的使用寿命。

辅助机构106包括第一连杆111和第二连杆112，第一连杆111的一端与横梁101转动连接，第一连杆111相对于横梁101转动的轴心线与纵梁102平行，第一连杆111的另一端与第二连杆112转动连接，第一连杆111与第二连杆112相对转动的轴心线与纵梁102平行，第二连杆112远离第一连杆111的一端与门扇104转动连接，第二连杆112相对于门扇104转动的轴心线与纵梁102平行；

第一连杆111设置有凹槽114，凹槽114沿第一连杆111的长度方向延伸，第二连杆112设置螺栓113和卡块115，卡块115卡接于凹槽114，且卡块115与第一连杆111滑动连接，卡块115沿凹槽114的延伸方向相对于第一连杆111滑动，卡块115与第二连杆112转动连接，卡块115相对于第二连杆112转动的轴心线与纵梁102平行，螺栓113螺接于卡块115，螺栓113的轴心线垂直于凹槽114的底面；

卡块115的一端呈圆柱形，第二连杆112设置有盲孔，盲孔的轴心线与纵梁102平行，卡块115呈圆柱形的一端位于盲孔内，且与第二连杆112转动连接，卡块115的另一端与第一连杆111滑动连接。

防火门呈关闭状态时，第一连杆111和第二连杆112呈一定的角度，且第一连杆111与第二连杆112的连接端伸出门框103所在的范围，在打开门扇104时，第一连杆111和第二连杆112同时转动，当门扇104彻底打开时，第一连杆111和第二连杆112位于同一直线上；在将门扇104打开后，可以拧动螺栓113，使第一连杆111和第二连杆112相互固定，此时门扇104也就被固定了，闭门门扇104晃动；圆柱形的连接部与盲孔相配合，使门扇104能绕盲孔的轴心线转动，本结构设计精巧，完美的实现了第一连杆111与第二连杆112之间的相对转动。

门扇104内设置有防火膨胀密封件。当遇到突发火势时，内层的门扇104因高温可能会膨胀，使防火门出现间隙，而火势可能从这个间隙向外面蔓延，防火膨胀密封件能在门扇104膨胀时，仍使防火门呈密闭状态，能有效防止火势的蔓延。

门扇104内预埋有拉筋。拉筋能提高门扇104的整体性，使门扇104的结构更加紧凑，从而使防火效果更出色。

防火门还包括固定锁105，固定锁105的包括设置有锁舌的锁头和用于容纳锁舌的锁腔，锁头固定安装在门扇104上，锁腔固定安装在门框103上与锁头相对应的位置。防火门有时需要关闭，安装固定锁105后，将门扇104转到闭合状态，在将固定锁105锁上，使锁舌伸入门框103上的锁腔内，就能将门扇104与门框103固定了，从而达到锁门的目的。

综上所述，本实用新型提供的防火门在打开时，连接块沿滑槽滑动，由于连接块呈弧形，因此连接块滑动的过程中，门扇与门框会成一定的角度，并最总与门框呈90度，使门扇完全贴附在侧壁上，这样在将防火门打开后，不会占据多余的空间，使房屋内的空间都被有效利用起来。
