一种拖把烘干装置的制作方法

本实用新型涉及生活用品技术领域，具体涉及一种拖把烘干装置。

背景技术：

拖把是一种用于清理地面的生活工具，其无论在家庭生活、办公和学校均有较大使用频率，拖把在脏了之后需要进行洗涮，而洗刷后的拖把又会有较多是水留存，现有的拖把脱水机结构大都比较复杂，成本较高，容易损坏。而且脱水后的排水口不合理，不便于快速排水，影响了拖把的脱水效果，脱水效果不理想，而且效率较低。也有采用挤压脱水的方式，但是往往拖把的外表水分去除不少，但是拖把的中间很难达到较好的脱水效果，在用完将拖把放置之后，会因为潮湿的拖把引起周围环境的湿度增加，不利于使用者身体的健康，也会使得周围环境滋生大量细菌，降低环境的舒适性。

申请号为201420062773.8的实用新型涉及一种生活用品，更具体的讲是一种拖把架，其包括架体，所述架体顶部设有挂杆，架体中部设有托盘，架体底部设有水箱，所述挂杆、托盘和水箱设置在架体的同一侧，所述挂杆水平向上倾斜45-75°，挂杆上设有若干凹槽，所述托盘由圆管焊接而成，所述托盘两端分别设有进液口和出液口，所述托盘内有热介质。本实用新型的有益效果是：该拖把架通过将挂杆水平向上倾斜45-75°并设置若干凹槽，使得每一个挂杆均可满足不同长度的拖把使用，而架体中部设有托盘，可以拖住不慎掉落的拖把，防止拖把掉入水槽内，而托盘内通入热介质，可以通过热传递对拖把架进行烘干，防止冰冻并加快干燥。但是该装置并未对解决烘干拖把时周围环境潮湿的问题。

技术实现要素：

本实用新型所要解决的问题是提供一种拖把烘干装置，通过烘干箱体对拖把进行烘干，为烘干提供了一个狭小的空间，使得气体的加热速度更快、气体流通速度以及湿热气体的排出速度更快，提高了烘干的速度。

为解决上述技术问题，本实用新型采用的技术方案为：

一种拖把烘干装置，由支撑机构和烘干机构组成，所述支撑机构包括固定槽体，所述烘干机构包括烘干箱体，所述固定槽体一端与所述烘干箱体侧壁的上沿连接，所述烘干箱体侧壁的上沿对应拖把设置半圆形的固定孔，所述烘干箱体上方设置盖板，所述烘干箱体内设置加热模块和排换气模块，所述加热模块和排换气模块与控制器连接。

进一步的，所述固定孔边沿设置半圆形的隔热环，所述隔热环与所述固定孔相契合。

进一步的，所述固定槽体端部设置固定块，所述固定块对应所述拖把设置卡孔。

进一步的，所述加热模块采用加热丝。

进一步的，所述排换气模块包括进气管道和出气管道，所述出气管道内设置排气扇。

进一步的，所述固定槽体内的底部设置压力传感器，所述压力传感器与所述控制器连接。

本实用新型提供了一种拖把烘干装置，支撑机构负责对烘干的拖把进行支撑，使得拖把头部可以凌空设置在烘干箱体内部，在使用时先打开盖板，将拖把的头部放入烘干箱体内，然后将拖把的杆体穿过固定孔横放在固定槽体内，固定槽体对拖把的杆体进行固定，此时通过盖板对箱体上方进行封盖，打开加热模块对箱体内的气体进行加热，实现对拖把的烘干，并打开排换气模块对湿热的气体进行排出，始终保持干燥的热气对拖把烘干，大大加快拖把的烘干速度。盖板可以与烘干箱体进行铰接，固定孔设置为半圆形防止拖把滚动，且该固定孔为开口式的半圆形孔，拖把的杆体可以直接横放并穿过，使用非常方便，但是为盖板对烘干箱体的封盖提供了拖把杆体的放置空间。

本实用新型通过烘干箱体对拖把进行烘干，为烘干提供了一个狭小的空间，使得气体的加热速度更快、气体流通速度以及湿热气体的排出速度更快，提高了烘干的速度，且不会使得湿热气体对周围环境造成影响，使用更加方便、舒适。

附图说明

下面结合附图对本实用新型作进一步描述：

图1是本实用新型拖把烘干装置的结构示意图；

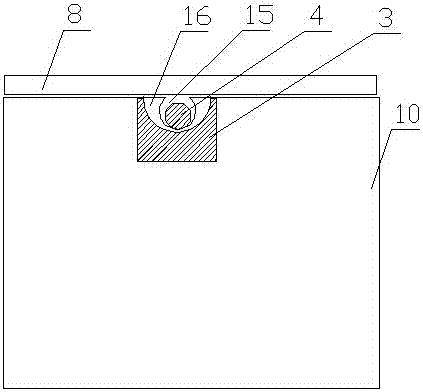

图2是本实用新型固定孔的结构示意图。

具体实施方式

下面结合图1和图2对本实用新型技术方案进一步展示，具体实施方式如下：

实施例一

如图1所示：本实施例提供了一种拖把烘干装置，由支撑机构1和烘干机构2组成，所述支撑机构1包括固定槽体3，所述烘干机构2包括烘干箱体10，所述固定槽体3一端与所述烘干箱体10侧壁的上沿连接，所述烘干箱体10侧壁的上沿对应拖把4设置半圆形的固定孔15，所述烘干箱体10上方设置盖板8，所述烘干箱体10内设置加热模块14和排换气模块，所述加热模块14和排换气模块与控制器9连接。

支撑机构负责对烘干的拖把进行支撑，使得拖把头部可以凌空设置在烘干箱体内部，在使用时先打开盖板，将拖把的头部放入烘干箱体内，然后将拖把的杆体穿过固定孔横放在固定槽体内，固定槽体对拖把的杆体进行固定，此时通过盖板对箱体上方进行封盖，打开加热模块对箱体内的气体进行加热，实现对拖把的烘干，并打开排换气模块对湿热的气体进行排出，始终保持干燥的热气对拖把烘干，大大加快拖把的烘干速度。盖板可以与烘干箱体进行铰接，固定孔设置为半圆形防止拖把滚动，且该固定孔为开口式的半圆形孔，拖把的杆体可以直接横放并穿过，使用非常方便，但是为盖板对烘干箱体的封盖提供了拖把杆体的放置空间。

所述固定孔15边沿设置半圆形的隔热环16，所述隔热环16与所述固定孔15相契合。固定孔为半圆形，拖把的杆体大多为圆形，杆体放入固定孔内后，存在缝隙导致热量散发，因此设置隔热环。隔热环可选用橡胶制件或海绵制件，主要采用柔软材质、具有一定隔热效果的材料，当拖把的杆体放入后，柔软的材料会对杆体进行包裹，进而增强密封的效果，防止热量的流失。

所述固定槽体3端部设置固定块7，所述固定块7对应所述拖把4设置卡孔6。因为拖把是横置在固定槽体上的，拖把头部水分过多可能会导致拖把的杆体翘起，容易造成事故。设置的卡孔可以在拖把放入固定槽体内后，将拖把横移，拖把的杆体插入卡孔内，避免失去平衡时杆体翘起，保证了使用的安全性。

所述固定槽体3内的底部设置压力传感器5，所述压力传感器5与所述控制器9连接。压力传感器能够监测到拖把的杆体是否放入槽体内，当监测到放入时控制器接收到压力信号可以自行开启加热模块对拖把进行加热，当拖把被拿起后，压力消失，控制器便会控制加热模块停止加热，使用更加方便。

实施例二

如图1和图2所示：本实施例还提供了一种拖把烘干装置，由支撑机构1和烘干机构2组成，所述支撑机构1包括固定槽体3，所述烘干机构2包括烘干箱体10，所述固定槽体3一端与所述烘干箱体10侧壁的上沿连接，所述烘干箱体10侧壁的上沿对应拖把4设置半圆形的固定孔15，所述烘干箱体10上方设置盖板8，所述烘干箱体10内设置加热模块14和排换气模块，所述加热模块14和排换气模块与控制器9连接。

所述加热模块14采用加热丝，加热丝通电即用，结构简单，控制方便。加热丝的位置设置在排换气模块的进气部位，可以将进气的空气直接加热，电能的利用效率更高，受热更加均匀。

所述排换气模块包括进气管道13和出气管道12，所述出气管道12内设置排气扇11，进气管道可设置在箱体的底部，出气管道设置在箱体的上部，排气扇用于对箱体内的气体进行更换，出气管道的出口端连通室外，保证室内的空气不会过于潮湿。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
