家用自动打蛋器的散热装置的制作方法

本实用新型属于生活用品技术领域，涉及一种家用自动打蛋器，特别是一种家用自动打蛋器的散热装置。

背景技术：

当前，人们在对蛋类食品进行烹饪时，需要将蛋壳击碎，并对蛋清和蛋黄进行搅拌，日常生活中人们经常将蛋弄到碗或其他容器内，再利用筷子进行搅拌，这样做不仅费时费力，而且搅拌不均匀，有时还会将蛋清和蛋黄弄到外面，造成浪费。因此，一种自动搅拌蛋液的机器便油然而生。

如中国专利库公开的一种立式打蛋机[申请号：201520462100.6；授权公告号：CN 204862815 U] 包括上罩、下壳和搅拌装置，所述上罩和下壳均为圆柱形腔体，上罩和下壳的内部设有空间，上罩和下壳通过上罩下表面设置的凸槽和下壳上表面设置的凹槽相互配合连接，上罩的内部上端设有电机，电机的下方传动连接变速器，上罩的顶部中央处均布设有若干个散热孔，上罩的左侧外壁上设有控制器；其中，所述变速器的输出轴连接主动齿轮，主动齿轮的右侧啮合连接右从动齿轮，右从动齿轮的下部连接右转轴，主动齿轮的左侧啮合连接左从动齿轮，左从动齿轮的下部连接左转轴，左转轴和右转轴以变速器的输出轴为中心相互对称设置；所述左转轴与右转轴的下部均设有搅拌装置，搅拌装置内设有第一横向叶片、第二横向叶片和第三横向叶片，且三组横向叶片均以转轴为中心呈十字型设置，且三组横向叶片的边缘端口均通过竖向叶片固定连接。

上述的打蛋机通过电机驱动两搅拌装置转动来同时对位于下壳内的蛋液进行搅拌，具有搅拌效率高的优点，但该打蛋机还是存在一个问题：电机工作时会产生加大的热量，虽然上述的打蛋机通过设置散热孔进行散热，但还是会有一部分热气跑到下壳内并与蛋液接触，由于蛋液对温度的变化是比较敏感的，这就会导致部分蛋液发生固化，影响搅拌的效果。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提出了一种家用自动打蛋器的散热装置，解决的技术问题是如何提高蛋液搅拌的质量。

本实用新型的目的可通过下列技术方案来实现：家用自动打蛋器的散热装置，家用自动打蛋器包括可拆卸固定在一起的上壳体和下壳体，本散热装置包括贯穿于上壳体顶部的散热孔，其特征在于，所述的上壳体的侧壁贯穿有多个均呈直条状的进气孔，且进气孔和散热孔连通，所述上壳体的外顶壁上固定有与其平行的支撑环，支撑环和上壳体之间设有两端面分别与两者贴靠的环形橡胶垫，所述的支撑环的上端面上固定有抽风机，且抽风机的进口与散热孔连通，所述的上壳体外套设并固定有连接筒，且抽风机位于连接筒内，连接筒的内侧壁上具有呈环状的连接座，且连接座位于抽风机上方，所述的连接筒内设有呈圆形的过滤网，过滤网和连接筒两者的中心轴线共线，所述的连接座位于过滤网和抽风机之间，且过滤网与连接座相固定。

本家用自动打蛋器还包括固定在上壳体内的电机、设于下壳体内的搅拌桨以及能使电机驱动搅拌桨转动的传动机构。使用时，先将下壳体放置在桌面上，接着往下壳体内打入蛋液，然后盖上上壳体，然后使电机和抽风机同时工作；其中，电机驱动搅拌桨转动以充分搅拌蛋液；抽风机工作使外部空气通过进气孔进入到上壳体内，该空气与电机接触以携带电机外表面的高温并依次经过散热孔、抽风机和过滤网排出。搅拌完成后，拿掉上壳体，将下壳体内的蛋液倒出即可。实际产品中，抽风机的功率不会很大，从而避免影响蛋液的正常搅拌。

在抽风机、进气孔和散热孔这三者的配合下，可以将电机工作时产生的热气抽到外部去，从而有效避免上述的热气与蛋液接触导致蛋液出现固化，从而有效确保了蛋液的搅拌质量；其次，通过在支撑板和上壳体之间设置两端面分别与两者相接触的环形橡胶垫，使环形橡胶垫可以通过自身的弹性形变来吸收抽风工作时产生的振动，这样便可有效避免上述的振动传递到上壳体或下壳体上使打蛋器产生晃动，从而使提高蛋液搅拌质量的目的稳定实现；更进一步的，通过设置过滤网，可以有效避免外部杂质进入到连接筒内堵塞排气通道，以确保整个排气过程顺畅且稳定地进行，使提高蛋液搅拌质量的目的更加稳定的实现。

在上述的家用自动打蛋器的散热装置中，所述的过滤网的侧壁和连接筒的内侧壁之间形成一呈环状的间隙，所述的连接座的上端面上设有与其同轴的环形凹槽，环形凹槽内嵌有与其相匹配的环状磁块，过滤网的下端面与磁块的上端面相抵，且过滤网由导磁材料制成。

过滤网在磁块磁力的吸引下与连接座可拆卸固定，同时又在过滤网侧壁和连接筒内壁之间设置呈环状的间隙，这样便可方便操作者将过滤网单独取出进行更换或清洗，使排气过程始终顺畅稳定地进行，以进一步提高搅拌的质量。

在上述的家用自动打蛋器的散热装置中，若干所述的进气孔均位于连接筒外，所述的连接筒的侧壁上贯穿有螺纹孔，螺纹孔至少有两个且沿周向均布，每个螺纹孔内均螺接有螺栓，且螺栓的端部与所述的上壳体紧密抵靠。

采用上述的结构，即确保了连接筒与上壳体稳定相连，又可以通过旋出螺栓来调整连接座和上壳体之间的距离，从而适应不同高度的抽风机，以有效提高本散热装置的实用性。

在上述的家用自动打蛋器的散热装置中，所述的环形橡胶垫的下两端面上设有呈环状的压溃槽，且压溃槽的截面呈三角形。

采用上述的结构，使环形橡胶垫能够更容易发生形变来吸收更多的由抽风机工作时产生的震动，从而进一步提高了搅拌的质量。

与现有技术相比，本家用自动打蛋器的散热装置具有以下优点：

1、在抽风机、进气孔和散热孔这三者的配合下，可以将电机工作时产生的热气抽到外部去，从而有效避免上述的热气与蛋液接触导致蛋液出现固化，从而有效确保了蛋液的搅拌质量。

、通过在支撑板和上壳体之间设置两端面分别与两者相接触的环形橡胶垫，使环形橡胶垫可以通过自身的弹性形变来吸收抽风工作时产生的振动，这样便可有效避免上述的振动传递到上壳体或下壳体上使打蛋器产生晃动，从而使提高蛋液搅拌质量的目的稳定实现。

、通过设置过滤网，可以有效避免外部杂质进入到连接筒内堵塞排气通道，以确保整个排气过程顺畅且稳定地进行，使提高蛋液搅拌质量的目的更加稳定的实现。

、过滤网在磁块磁力的吸引下与连接座可拆卸固定，同时又在过滤网侧壁和连接筒内壁之间设置呈环状的间隙，这样便可方便操作者将过滤网单独取出进行更换或清洗，使排气过程始终顺畅稳定地进行，以进一步提高搅拌的质量。

附图说明

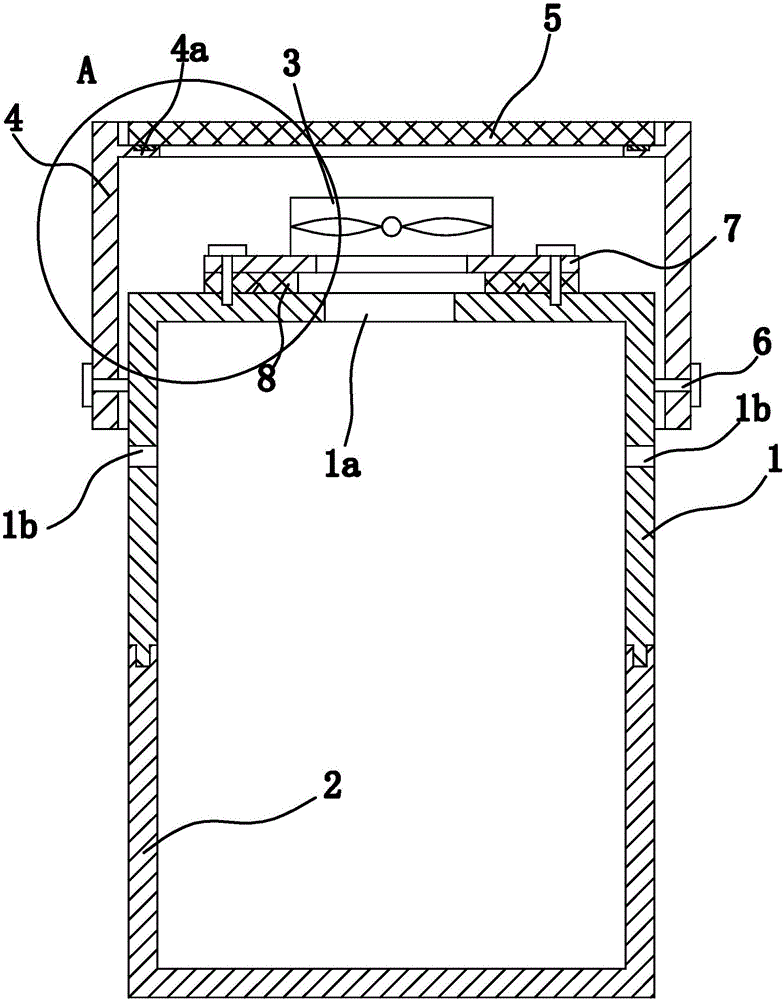

图1是本家用自动打蛋器的散热装置的结构示意图。

图2是图1中A处的放大结构示意图。

图中，1、上壳体；1a、散热孔；1b、进气孔；2、下壳体；3、抽风机；4、连接筒；4a、连接座；5、过滤网；6、螺栓；7、支撑环；8、环形橡胶垫；8a、压溃槽；9、磁块。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1所示，在本家用自动打蛋器的散热装置中，家用自动打蛋器包括可拆卸固定在一起的上壳体1和下壳体2。具体来说，上壳体1和下壳体2均呈圆桶状且两者位置正对。上壳体1的底壁和下壳体2的顶壁相贴靠，该上壳体1的底壁上具有呈环状凸出的连接部，下壳体2的顶壁上开设有呈环状的卡槽，且连接部卡接在卡槽内，从而稳定地实现上壳体1和下壳体2的可拆卸固定。上壳体1内固定有电机（未图示），下壳体2内设有搅拌桨（未图示），且电机通过传动机构（未图示）能够驱动搅拌桨转动。

本散热装置由抽风机3、连接筒4、过滤网5、螺栓6、贯穿于上壳体1顶部的散热孔1a以及贯穿于上壳体1的侧壁上的进气孔1b等组成。其中，进气孔1b有多个且均呈直条状，多个进气孔1b沿上壳体1的周向均布，且每个进气孔1b均与散热孔1a连通。上壳体1外设有支撑环7，且支撑环7与上壳体1的外顶壁相平行。支撑环7和上壳体1之间设有环形橡胶垫8，环形橡胶垫8和支撑环7两者的中心轴线共线，且环形橡胶垫8的两端面分别与支撑环7和上壳体1的顶壁相贴靠。在本实施例中，优选支撑环7通过若干螺丝与上壳体1相固定。进一步说明，如图2所示，环形橡胶垫8的下两端面上均设有呈环状的压溃槽8a，且压溃槽8a的截面呈三角形，以使环形橡胶垫8能够更加容易的发生弹性形变。

抽风机3固定在支撑环7的上端面上，且此时，抽风机3的进口与散热孔1a连通。连接筒4套在上壳体1上，且两者固定在一起，此时，抽风机3位于连接筒4内，且进气孔1b位于连接筒4外。在本实施例中，连接筒4的侧壁上贯穿有螺纹孔，螺纹孔至少有两个且沿周向均布，每个螺纹孔内均螺接有螺栓6，且螺栓6的端部与上壳体1紧密抵靠，在实现连接筒4和上壳体1可拆卸固定的同时，又使连接筒4能够沿上壳体1的轴向滑动。

如图1和图2所示，连接筒4的内侧壁上具有呈环状的连接座4a，连接座4a和连接筒4同轴，且该连接座4a位于抽风机3上方。过滤网5呈圆形且由导磁材料制成。导磁材料可以为铁或含铁合金。过滤网5位于连接筒4内，且过滤网5和连接筒4两者的中心轴线共线。连接座4a位于过滤网5和抽风机3之间，过滤网5与连接座4a相固定。具体来说，过滤网5的侧壁和连接筒4的内侧壁之间形成一呈环状的间隙；连接座4a的上端面上设有与其同轴的环形凹槽，环形凹槽内嵌有与其相匹配的环状磁块9，过滤网5的下端面与磁块9的上端面相抵。即过滤网5在磁铁磁力的作用下与连接座4a可拆卸固定，方便了过滤网5的单独清洗和更换。

使用时，先将下壳体2放置在桌面上，接着往下壳体2内打入蛋液，然后盖上上壳体1，然后使电机和抽风机3同时工作；其中，电机驱动搅拌桨转动以充分搅拌蛋液；抽风机3工作使外部空气通过进气孔1b进入到上壳体1内，该空气与电机接触以携带电机外表面的高温并依次经过散热孔1a、抽风机3和过滤网5排出。搅拌完成后，拿掉上壳体1，将下壳体2内的蛋液倒出即可。实际产品中，抽风机3的功率不会很大，从而避免影响蛋液的正常搅拌。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
