一种长度可调节瓷砖展示架的制作方法

本实用新型涉及一种长度可调节瓷砖展示架。

背景技术：

瓷砖销售过程中，通常会将其安装在支架或展示架上。现有的瓷砖展示架通常是根据室内面积，定做展示架，展示架的结构不能调整。

技术实现要素：

本实用新型的目的在于提供一种长度可调节瓷砖展示架，能够改善现有技术存在的问题，通过采用可相对移动的第一支板和第二支板，使用于放置瓷砖的平台可以根据需要进行调整，方便能够根据空间大小设定支架的大小。

本实用新型是这样实现的：

一种长度可调节瓷砖展示架，包括2个第一支板和第二支板，在所述的第一支板一侧设置有后端盖，在所述的第一支板上设置有横向支撑板，在所述的横向支撑板远离所述的第一支板一端下方设置有支脚，在所述的横向支撑板上设置有卡槽，所述的卡槽的长度方向平行于所述的横向支撑板的长度方向，在所述的第二支板面向所述的第一支板一侧设置有隔板，在所述的横向支撑板上设置有T形的滑槽，在所述的隔板下端面上设置有能够沿着所述的滑槽滑动的滑块，在所述的隔板的上端面上设置有与所述的卡槽相平行的固定槽。

进一步的，为更好地实现本实用新型，在所述的第一支板和所述的第二支板相向的端面上分别设置有灯管。

进一步的，为更好地实现本实用新型，在所述的第一支板和所述的第二支板下端面上分别设置有滚轮。

进一步的，为更好地实现本实用新型，所述的卡槽和所述的固定槽分别为平行设置的至少2组。

进一步的，为更好地实现本实用新型，所述的隔板靠近所述的后端盖一侧设置有立板，所述的立板贴合在所述的后端盖内侧端面上，所述的横向支撑板和所述的隔板呈倾斜设置。

本实用新型的有益效果是：

本实用新型将两个相互平行的第一支板和第二支板作为左右支撑结构，使横向支撑板和隔板均能够作为放置瓷砖的支撑部位，沿着横向支撑板滑动隔板，即可实现摆放瓷砖的空间的调整，能够方便根据室内空间大小调整摆放空间，适用范围更广，使用更加方便。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍， 应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型整体结构示意图。

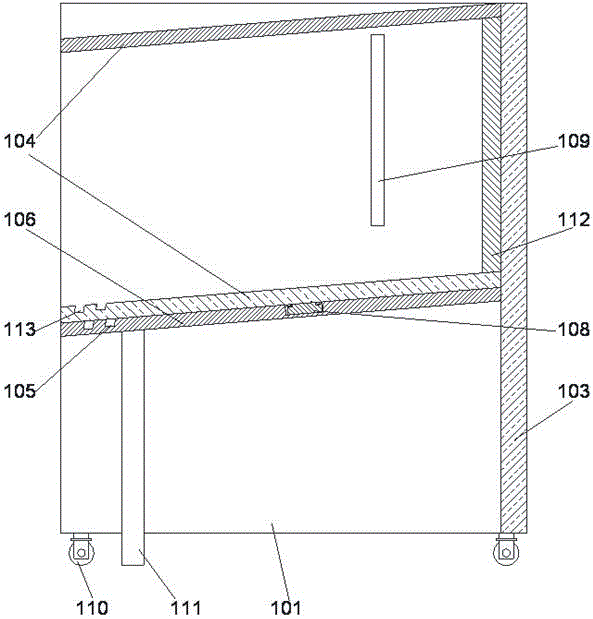

图2为本实用新型内侧结构示意图。

附图标记汇总：101.第一支板，102.第二支板，103.后端盖，104.横向支撑板，105.卡槽，106.隔板，107.滑槽，108.滑块，109.灯管，110.滚轮，111.支脚，112.立板，113.固定槽。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、2所示，一种长度可调节瓷砖展示架，包括2个第一支板101和第二支板102，在所述的第一支板101一侧设置有后端盖103，在所述的第一支板101上设置有横向支撑板104，在所述的横向支撑板104远离所述的第一支板101一端下方设置有支脚111，在所述的横向支撑板104上设置有卡槽105，所述的卡槽105的长度方向平行于所述的横向支撑板104的长度方向，在所述的第二支板102面向所述的第一支板101一侧设置有隔板106，在所述的横向支撑板104上设置有T形的滑槽107，在所述的隔板106下端面上设置有能够沿着所述的滑槽107滑动的滑块108，在所述的隔板106的上端面上设置有与所述的卡槽105相平行的固定槽113。

本实用新型利用设置在横向支撑板上的滑槽和隔板上的滑块，使得沿着滑槽长度方向移动隔板时，能够调整用于摆放瓷砖的空间，在向第一支板方向滑动隔板时，隔板覆盖在横向支撑板上方，将隔板上方作为摆放瓷砖的空间，在向远离第一支撑板的方向移动隔板时，可以将横向支撑板和隔板上方均作为放置瓷砖的空间，在摆放瓷砖时，可以将瓷砖一端卡接在相应的卡槽或固定槽内，也可以将瓷砖下端卡接在卡槽内，将其上端贴合在后端盖上，使其保持稳定。本实用新型中，为了方便调整瓷砖的角度，所述的卡槽105和所述的固定槽113分别为平行设置的至少2组。

本实用新型中，使第一支板和设置在横向支撑板下方的支脚以及第二支板作为支撑结构，使整体结构保持稳定，不容易产生倾斜或摇晃。

实施例1：

为了方便展示瓷砖，本实施例中，优选地，在所述的第一支板101和所述的第二支板102相向的端面上分别设置有灯管109。利用灯管结构，可以在需要时，对瓷砖表面照射特定的光线，时瓷砖表面更加美观。本实施例中，也可以在后端盖上端设置灯管，使其作为辅助光线使用。

实施例2：

为了方便整体结构的移动，本实施例中，优选地，在所述的第一支板101和所述的第二支板102下端面上分别设置有滚轮110。可以采用仅可以沿着横向支撑板长度方向移动的滚轮，也可以设置万向轮，在万向轮上设置刹车机构即可。

实施例3：

为了提高瓷砖的稳定性，本实施例中，优选地，所述的隔板106靠近所述的后端盖103一侧设置有立板112，所述的立板112贴合在所述的后端盖103内侧端面上，所述的横向支撑板104和所述的隔板106呈倾斜设置。

本实施例中，使隔板远离立板一侧的高度低于其靠近立板一侧的高度，将瓷砖一端卡接在固定槽内，将其另一端贴合在立板上即可。

可以在立板上设置滑块结构，同时在后端盖上设置滑槽结构，时立板能够沿着固定轨迹相对后端盖移动，进一步提高整体结构的稳定性。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
