一种工业设计用展示装置的制作方法

本实用新型属于工业设计技术领域，尤其涉及一种工业设计用展示装置。

背景技术：

随着社会的进步、经济的发展，在工业设计中，经常需要针对各种各样的产品进行设计后予以展示，也有时候需要针对半产品予以展示，以便能够在展示过程中予以改进。为了更好的展示自己的工业设计，人们对工业设计用展示装置的要求也越来越高。

专利号为201420611012.3，专利名称为工业设计用展示装置的中国实用新型专利公开了一种可给放置在左展示腔和右展示腔中的产品予以喷扫清除灰尘的工业设计用展示装置，该装置需要先用左出风管和右出风管使风机产生的风进入到左风腔和右风腔中，再通过左风腔和右风腔下部设置的多个左出风孔和右进风孔排出，给放置在左展示腔和右展示腔中的产品予以喷扫清除灰尘，在距离左出风管和右出风管较近的左出风孔和右进风孔风力较大，能够起到清除灰尘的作用，但是如果左展示腔和右展示腔较长的时候，在距离左出风管和右出风管较远的左出风孔和右进风孔风力较小甚至感觉不到有风，不能够起到清除灰尘的作用。

技术实现要素：

本实用新型的目的在于针对上述现有技术的不足，提供一种能够使各个左出风孔和右出风孔均有较大的风通过，且通过左出风孔和右出风孔后能够较为均匀的喷射向产品，能够对左展示腔和右展示腔中各个位置的产品予以清除灰尘的工业设计用展示装置。

为解决上述问题，本实用新型所采取的技术方案是：

一种工业设计用展示装置，包括底座腔，底座腔中间位置设置有电机，电机上部连接有电机轴，电机轴上部连接有旋转平台，旋转平台上部中间位置连接有支撑柱，支撑柱左右两侧分别设置有左液压器和右液压器，左液压器和右液压器上部分别连接有左液压伸缩柱和右液压伸缩柱，左液压伸缩柱和右液压伸缩柱上部分别设置有左上铰链柱和右上铰链柱，旋转平台上部左右两侧分别设置有左下铰链柱和右下铰链柱，左下铰链柱和左上铰链柱上铰链连接有左底板，右下铰链柱和右上铰链柱上铰链连接有右底板，左底板和右底板上部分别设置有左展示腔和右展示腔，左展示腔和右展示腔上部分别设置有左顶板和右顶板，左顶板和右顶板上分别设置有若干左出风孔和右出风孔，支撑柱上部设置有风机，风机上部连接有风管，风管上部连接有中空的U形布气装置，U形布气装置上均匀设有若干左出风管和右出风管，左出风管和右出风管下部分别连接至左出风孔和右出风孔。

更进一步的，所述左出风孔和右出风孔均为喇叭状，上小下大。

更进一步的，底座腔下部左右两侧均设置有滚轮。

更进一步的，旋转平台下部左右两侧分别设置有左滚珠和右滚珠，所述左滚珠和右滚珠设置在底座腔上部两侧的滑槽中。

采用上述技术方案所产生的有益效果在于：本实用新型通过U形布气装置使得风机产生的风均匀的分散到所有的左出风管和右出风管中，进而通过多个左出风孔和右出风管排出，对放置在左展示腔和右展示腔中的产品予以喷扫清除灰尘，而且喇叭状的左出风孔和右出风孔，上小下大，能够使风更加均匀的吹向产品，喷扫清除灰尘的效果更佳。

附图说明

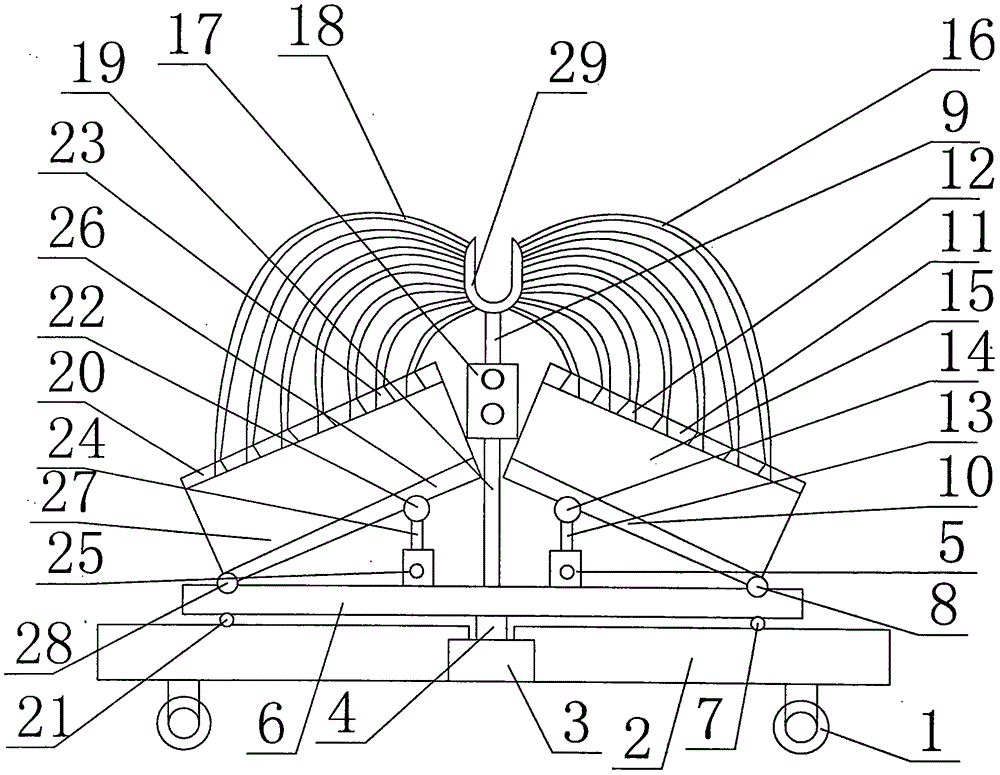

图1是本实用新型一种工业设计用展示装置的结构示意图。

图2是本实用新型一种工业设计用展示装置的一个优选实施例的结构示意图。

图中：1、滚轮；2、底座腔；3、电机；4、电机轴；5、右液压器；6、旋转平台；7、右滚珠；8、右下铰链柱；9、风管；10、右底板；11、右顶板；12、右出风孔；13、右液压伸缩柱；14、右上铰链柱；15、右展示腔；16、右出风管；17、风机；18、左出风管；19、支撑柱；20、左顶板；21、左滚珠；22、左上铰链柱；23、左出风孔；24、左液压伸缩柱；25、左液压器；26、左底板；27、左展示腔；28、左下铰链柱29、U形布气装置。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

如图1所示的一种工业设计用展示装置，包括底座腔2，底座腔2中间位置设置有电机3，电机3上部连接有电机轴4，电机轴4上部连接有旋转平台6，旋转平台6上部中间位置连接有支撑柱19，支撑柱19左右两侧分别设置有左液压器25和右液压器5，左液压器25和右液压器5上部分别连接有左液压伸缩柱24和右液压伸缩柱13，左液压伸缩柱24和右液压伸缩柱13上部分别设置有左上铰链柱22和右上铰链柱14，旋转平台6上部左右两侧分别设置有左下铰链柱28和右下铰链柱8，左下铰链柱28和左上铰链柱22上铰链连接有左底板26，右下铰链柱8和右上铰链柱14上铰链连接有右底板10，左底板26和右底板10上部分别设置有左展示腔27和右展示腔15，左展示腔27和右展示腔15上部分别设置有左顶板20和右顶板11，左顶板20和右顶板11上分别设置有若干左出风孔23和右出风孔12，支撑柱19上部设置有风机17，风机17上部连接有风管9，风管9上部连接有中空的U形布气装置29，U形布气装置29上均匀设有若干左出风管18和右出风管16，左出风管18和右出风管16下部分别连接至左出风孔23和右出风孔12。

底座腔2下部左右两侧均设置有滚轮1，可以方便移动装置，使产品可以在不同的地点进行展示。

旋转平台6下部左右两侧分别设置有左滚珠21和右滚珠7，所述左滚珠21和右滚珠7设置在底座腔上部两侧的滑槽中，左滚珠21和右滚珠7对旋转平台6进行支撑，使旋转平台6能平稳地转动。

如图2所示是本实用新型的一个优选实施例，所述左出风孔23和右出风孔12均为喇叭状，上小下大，能够使风更加均匀的吹向产品，喷扫清除灰尘的效果更佳。

本实用新型装置使用时，产品放置在左展示腔27和右展示腔15中，根据需要，可以打开电机3带动旋转平台6旋转，更好的展示产品，而且可以通过左液压器25和右液压器5调节左液压伸缩柱24和右液压伸缩柱13的伸缩长度，调节左展示腔27和右展示腔15的上部高度，进而实现不同展示角度的调节。当产品上有灰尘需要清理时，打开风机17，风通过风管9进入U形布气装置29，U形布气装置29使风机产生的风均匀的分散到所有的左出风管18和右出风管16中，进而通过多个左出风孔23和右出风孔12排出，对放置在左展示腔27和右展示腔15中的产品予以喷扫清除灰尘，而且喇叭状的左出风孔23和右出风孔12，上小下大，能够使风更加均匀的吹向产品，喷扫清除灰尘的效果更佳。清除的垃圾物落到左底板26和右底板10上，只需要清理左底板26和右底板10即可。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的精神和范围。
