一种新型多功能拼装式展架的制作方法

本实用新型涉及一种新型多功能拼装式展架，属于展架技术领域。

背景技术：
：

展架又名产品展示架、促销架、便携式展具和资料架等，是根据产品的特点，设计与之匹配的产品促销展架，再加上具有创意的LOG0标牌，使产品醒目的展现在公众面前，从而加大对产品的宣传广告作用；展示架广泛适用于电子、电器、名烟、名酒、药房、眼镜、工艺礼品、水晶制品、酒店用品、文化用品、汽车用品、4S店车模、塑料制品、化妆品专卖店、工厂产品展示厅、外贸公司样品厅等产品展示，也可用于企业展销会，并可设计多款式、使产品展示更高亮点，展示架倍受广大顾客的关注和青眯等。

目前，现有的展示架结构设计不够合理化，展示架上的广告展示板不可以根据使用需求任意拆卸，大多数为一体式结构，携带不够方便，无法根据展示板的大小任意拼装，使用起来极不方便。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种新型多功能拼装式展架。

本实用新型的一种新型多功能拼装式展架，它包含X型底座、插槽、下支臂、上支臂、挂接装置、挂接槽、第一上吊杆、第二上吊杆、挂钩、第一下钩杆、第二下钩杆、第一连接展示板、第二连接展示板、插接头、插接孔，X型底座的中部设置有插槽，下支臂的下端插设在插槽内固定，下支臂的上端与上支臂的下端相插接固定，上支臂的上端设置有挂接装置，挂接装置的两端分别设置有挂接槽，第一上吊杆与第二上吊杆上均设置有挂钩，且第一上吊杆与第二上吊杆分别通过挂钩挂设在挂接装置两端的挂接槽内，第一上吊杆和第二上吊杆与第一下钩杆和第二下钩杆之间连接有第一连接展示板和第二连接展示板，第一下钩杆和第二下钩杆的下方两端均设置有插接头，且通过插接头插设在X型底座两端的插接孔内固定。

作为优选，所述的X型底座的一侧设置有稳定支架，且稳定支架的一端通过螺丝与X型底座连接，稳定支架可以360度旋转，当不需要时可向一侧旋转至X型底座的底面，该稳定支架可以加强展示架的稳定性。

作为优选，所述的X型底座为拱形结构设计，该结构通过四角着地受力，使其更加稳定。

作为优选，所述的挂接装置上端安装有灯架，挂接装置的一侧设置有电源插孔，方便插接外部电源来供灯架上的灯照明使用。

作为优选，所述的第一上吊杆、第二上吊杆、第一下钩杆和第二下钩杆均为空心结构设计，其内部插接有连接杆，通过上吊杆和下钩杆的一端插接连接杆并连接到另一根上吊杆和下钩杆上，来适应不同大小的展示板使用。

本实用新型的有益效果：它结构设计合理，安装简单，使用方便，通过采用组装式结构设计，各个部件均可以任意拆卸，不仅可以根据不同展示板的大小任意拼装，而且便于人们携带，适用范围比较广泛。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型的结构示意图；

图2为本实用新型安装后的局部放大图；

图3为本实用新型中第二下钩杆与X型底座的安装结构示意图；

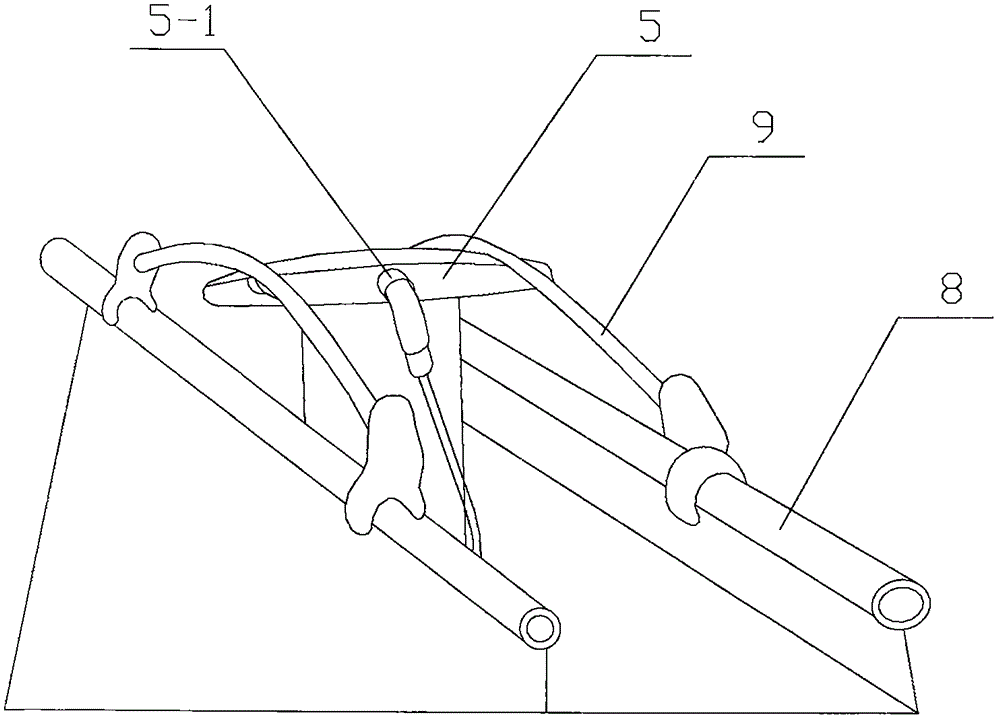

图4为本实用新型中第二上吊杆与挂接装置安装结构示意图；

图5为本实用新型中连接杆的结构示意图。

1-X型底座；1-1-稳定支架；2-插槽；3-下支臂；4-上支臂；5-挂接装置；5-1-电源插孔；6-挂接槽；7-第一上吊杆；8-第二上吊杆；9-挂钩；10-第一下钩杆；11-第二下钩杆；12-第一连接展示板；13-第二连接展示板；14-插接头；15-插接孔；16-连接杆。

具体实施方式：

如图1-图5所示，本具体实施方式采用以下技术方案：它包含X型底座1、插槽2、下支臂3、上支臂4、挂接装置5、挂接槽6、第一上吊杆7、第二上吊杆8、挂钩9、第一下钩杆10、第二下钩杆11、第一连接展示板12、第二连接展示板13、插接头14、插接孔15，X型底座1的中部设置有插槽2，下支臂3的下端插设在插槽2内固定，下支臂3的上端与上支臂4的下端相插接固定，上支臂4的上端设置有挂接装置5，挂接装置5的两端分别设置有挂接槽6，第一上吊杆7与第二上吊杆8上均设置有挂钩9，且第一上吊杆7与第二上吊杆8分别通过挂钩9挂设在挂接装置5两端的挂接槽6内，第一上吊杆7和第二上吊杆8与第一下钩杆10和第二下钩杆11之间连接有第一连接展示板12和第二连接展示板13，第一下钩杆10和第二下钩杆11的下方两端均设置有插接头14，且通过插接头14插设在X型底座1两端的插接孔15内固定。

其中，所述的X型底座1的一侧设置有稳定支架1-1，且稳定支架1-1的一端通过螺丝与X型底座1连接，稳定支架1-1可以360度旋转，当不需要时可向一侧旋转至X型底座1的底面，该稳定支架1-1可以加强展示架的稳定性；所述的X型底座1为拱形结构设计，该结构通过四角着地受力，使其更加稳定；所述的挂接装置5上端安装有灯架，挂接装置5的一侧设置有电源插孔5-1，方便插接外部电源来供灯架上的灯照明使用；所述的第一上吊杆7、第二上吊杆8、第一下钩杆10和第二下钩杆11均为空心结构设计，其内部插接有连接杆16，通过上吊杆和下钩杆的一端插接连接杆16并连接到另一根上吊杆和下钩杆上，来适应不同大小的展示板使用。

本具体实施方式结构设计合理，安装简单，使用方便，通过采用组装式结构设计，各个部件均可以任意拆卸，不仅可以根据不同展示板的大小任意拼装，而且便于人们携带，适用范围比较广泛。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
