省水淋浴设备的制作方法

本实用新型涉及一种省水淋浴设备，尤指一种具感测机制并能够省水的省水淋浴设备。

背景技术：

由于全球气候变化使得全球旱灾频传，加上全球人口增加及经济发展导致缺水危机，故水资源开发及如何有效利用水资源显得更加重要。根据统计，居家生活中，主要用水以卫浴用水为主，平均每人每天洗澡淋浴所消耗的用水量约一百五十升，对水资源利用来说，卫浴用水无疑是相当大的消耗。

现有技术中，有利用流量调整器减少并集中单位时间内穿过莲蓬头的水流量，但是，这种方式让使用者在淋浴时无法提供足够的水流量来享受淋浴，并且，一般莲蓬头并无任何侦测机制来得知使用者是否要提供水，故若使用者不需要淋浴时，往往需要使用者自行关闭莲蓬头的开关，此过程不仅过于繁琐，且重新开启莲蓬头时又另外需要调整合适的水温。又或者，将莲蓬头置放在一旁，但是，这种方法会让水白白流出，造成水资源浪费。

因此，如何解决上述淋浴设备存在的问题，是本领域技术人员亟需解决的课题。

技术实现要素：

本实用新型提供一种省水淋浴设备，其能有效达到省水的目的。

本实用新型提出一种省水淋浴设备，省水淋浴设备包括一莲蓬头、一省水阶垫以及一止阀部。省水阶垫耦接于莲蓬头，省水阶垫包含一本体、一感测单元以及一驱动单元，感测单元及驱动单元设于本体，感测单元耦接于驱动单元，感测单元用以侦测本体是否受踩踏。止阀部位于莲蓬头与省水阶垫之间，莲蓬头具有一开启模式及一关闭模式，驱动单元于感测单元侦测本体受踩踏时驱动莲蓬头以开启模式工作，开启模式为止阀部开启莲蓬头，驱动单元于感测单元侦测本体未受踩踏时驱动莲蓬头以关闭模式工作，关闭模式为止阀部关闭莲蓬头。

基于上述，在本实用新型提供的省水淋浴设备中，通过设置省水阶垫，让省水阶垫的感测单元侦测本体是否受踩踏，以判断莲蓬头是否要开启或关闭，此举能够确保有物体(如人)在省水阶垫上时，才让莲蓬头启动并淋浴，若未有物体(如人)在省水阶垫上，则关闭莲蓬头，从而有效达到省水的目的。

附图说明

图1为本实用新型提供的省水淋浴设备一实施例的示意图；

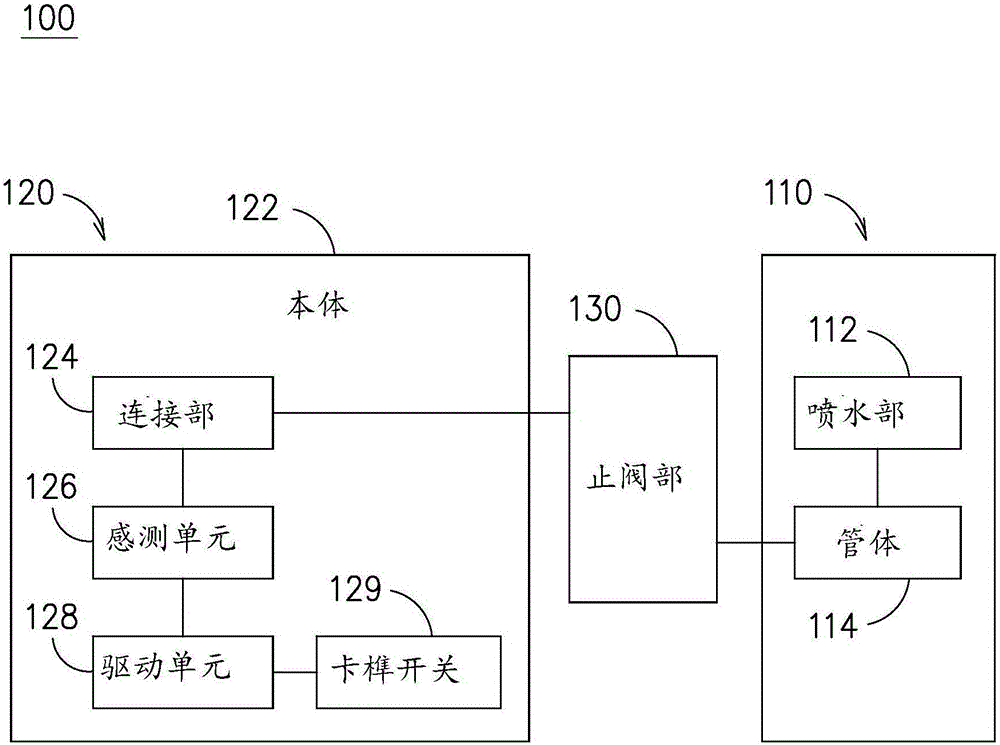

图2为图1中省水阶垫与其他构件相连接的示意图；

图3为本实用新型提供的省水淋浴设备另一实施例的示意图。

附图标记说明：100-省水淋浴设备；110-莲蓬头；112-喷水部；114-管体；120-省水阶垫；122-本体；124-连接部；126-感测单元；128-驱动单元；129-卡榫开关；130-止阀部；140-水龙头本体；142-出水管体；50-挂勾。

具体实施方式

以下结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而非用以限制本实用新型的保护范围。

图1为本实用新型提供的省水淋浴设备一实施例的示意图。图2为图1中省水阶垫与其他构件相连接的示意图。图3为本实用新型提供的省水淋浴设备另一实施例的示意图。在本实施例中，省水淋浴设备100包括一莲蓬头110、一省水阶垫120、一止阀部130、一水龙头本体140以及一出水管体142。

莲蓬头110包含一喷水部112以及一管体114，喷水部112位于管体114的末端。莲蓬头110的管体114具有一开启模及式一关闭模式，如图3所示，莲蓬头110的管体114以开启模式工作时，管体114用以提供一流体并经喷水部112喷洒出。如图1所示，莲蓬头110的管体114以关闭模式工作时，管体114停止提供流体。

此外，莲蓬头110不使用时，可将莲蓬头110置放于挂勾50上。

省水阶垫120耦接于莲蓬头110，省水阶垫120包含一本体122、一连接部124、一感测单元126、一驱动单元128以及一卡榫开关129。

本体122连接于连接部124。感测单元126及驱动单元128设于本体122，感测单元126耦接于驱动单元128，连接部124的末端连通于本体122内部，且连接部124连接于感测单元126，感测单元126用以侦测本体122是否受踩踏。此外，感测单元126例如为一重量传感器，通过重量的改变来得知本体122是否有受到外力踩踏。

卡榫开关129位于省水阶垫120的本体122上，卡榫开关129耦接于驱动单元128及感测单元126，卡榫开关129用以开启或关闭感测单元126，换言之，卡榫开关129用以作为省水阶垫120开启或关闭的机制。

水龙头本体140本身提供水源等流体，且出水管体142连通于水龙头本体140，因此，可通过出水管体142流出水源等流体。

另一方面，水龙头本体140连通于止阀部130，止阀部130位于莲蓬头110的管体114与省水阶垫120的连接部124之间。因此，水龙头本体140所提供的流体亦可通过止阀部130与管体114并经喷水部112喷洒出去。

在上述的配置下，如图1及图2所示，感测单元126侦测本体122未受踩踏时，驱动单元128于感测单元126侦测本体122未受踩踏时驱动莲蓬头110以关闭模式工作，关闭模式为止阀部130关闭莲蓬头110的管体114而停止提供流体。本实施例并未限制止阀部结构，止阀部130例如可通过机械手段(如止挡片)来止挡流体进入莲蓬头110的管体114，以达到关闭莲蓬头110的目的。

另一方面，如图3及图2所示，感测单元126侦测本体122受到踩踏时，驱动单元128于感测单元126侦测本体122受踩踏时驱动莲蓬头110以开启模式工作，开启模式为止阀部130开启莲蓬头110的管体114而开始提供流体，并经喷水部112喷洒出，以达到淋浴的目的。

综上所述，本实用新型提供的省水淋浴设备中，通过设置省水阶垫，让省水阶垫的感测单元侦测本体是否受踩踏，以判断莲蓬头是否要开启或关闭，此举能够确保有物体(如人)在省水阶垫上时，才让莲蓬头启动并淋浴，若并未有物体(如人)在省水阶垫上，则关闭莲蓬头，此举能够有效达到省水的目的。

此外，本实施例的感测单元为一重量传感器，换言之，本实施例并非采用如红外线侦测的方式，避免在淋浴设备高温及具湿度的环境下有侦测错误的情况，且采用以重量的改变方式来侦测较为直觉。

进一步地，本实施例所采用的止阀部亦为用机械方式来达到关闭或开启莲蓬头，而非采用电子开关的方式，此举亦可避免在淋浴设备高温及具湿度的环境下让电子开关损坏的情况产生。

以上所述仅记载本实用新型为呈现解决问题所采用的技术手段的较佳实施方式或实施例而已，并非用来限定本实用新型专利实施的范围。即凡与本实用新型权利要求范围文义相符，或依本实用新型权利要求范围所做的均等变化与修饰，皆为本实用新型的保护范围所涵盖。
