可调节视角的操作显示屏结构和辅食机的制作方法

本实用新型涉及辅食机的领域，尤其是可调节视角的操作显示屏结构和辅食机。

背景技术：

辅食机是制作辅食的机器，主要用于制作果泥，菜泥，米糊，家庭做饺子馅等也可以，适用于宝宝及吃流质或半流质的人群。只需要准备食材，按键开始就可以完成各种婴儿营养辅食及浓汤的制作，各种营养果蔬汁的制作，各种新鲜食物及配料的碎切等功能。

辅食机通过在水箱底部设置发热盘，经发热盘将水箱中的水变成蒸汽，然后通过蒸汽管进入搅拌杯内，再经过高温蒸煮搅拌杯中的食物，在辅食机的操作面板上设有功能按键以及显示辅食机工作状态和工作时间的显示屏，用户可以通过操作面板上的显示屏来了解辅食机现时的工作状态，或者用户想知道还需要多长时间食物可以食用等信息。

现有技术中，辅食机的显示屏都是固定在辅食机的操作面板上的，当用户需要了解辅食机现时的工作状态时，用户必须要走到辅食机的旁边，才能看到显示屏上的信息，而不能调节显示屏的角度，让用户在远距离也可以看到显示屏上的信息。

技术实现要素：

本实用新型的目的在于提供可调节视角的操作显示屏结构，旨在解决现有技术中辅食机的操作显示屏没法调节视角的问题。

本实用新型是这样实现的，可调节视角的操作显示屏结构，包括主机，所述主机上设有上端开口的空腔，所述主机上设有通过摆动置于所述空腔中或显露在所述空腔外的显示块，所述显示块上设置有显示屏，所述显示块的一侧通过转轴与所述空腔的一侧转动连接，所述显示块的另一侧突出有抵接在所述空腔另一侧的抵接柱。

进一步地，所述抵接柱横向活动连接于所述显示块，所述抵接柱的内端置于所述显示块内，且连接有横向弹簧，所述抵接柱的外端延伸出所述显示块外，形成抵接在所述空腔另一侧的抵接端。

进一步地，所述抵接端呈球面状。

进一步地，沿自下而上的方向，所述空腔的内侧壁呈朝外倾斜状布置。

进一步地，所述显示块包括壳体以及所述显示屏，所述显示屏设置在所述壳体的上端，所述抵接柱突出在所述壳体外。

进一步地，所述主机的上端设有缺口，所述缺口位于所述空腔另一侧的边缘。

进一步地，所述显示块的一侧朝外延伸有连接条，所述连接条通过所述转轴与所述空腔的一侧转动连接。

进一步地，所述主机中设有连接架，所述连接架位于所述空腔的一侧外，所述连接条延伸至所述连接架中，通过所述转轴与所述连接架转动连接。

进一步地，所述连接条包括垂直段，所述垂直段垂直连接在所述显示块的一侧外，所述垂直段朝外延伸形成朝上倾斜的倾斜段，所述倾斜段通过所述转轴与所述连接架转动连接。

进一步地采用可调节视角的操作显示屏结构的辅食机。

与现有技术相比，通过向上拨动抵接在空腔另一侧的抵接柱，使得抵接柱滑出空腔，带动显示块绕转轴转动，使显示块向上被拉起，往上旋转，从而改变显示块上的显示屏的角度，方便用户可以在不同的角度随时观察显示屏所显示的信息。

附图说明

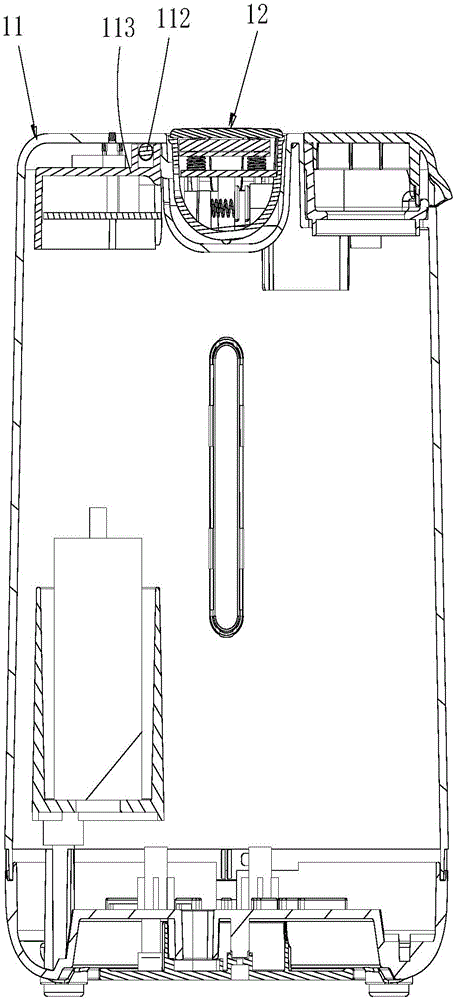

图1本实用新型提供的可调节视角的操作显示屏结构的示意图一；

图2本实用新型提供的可调节视角的操作显示屏结构的示意图二；

图3本实用新型提供的可调节视角的操作显示屏结构的显示块示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

以下结合具体实施例对本实用新型的实现进行详细的描述。

参照图1、图2和图3所示，为本实用新型提供的较佳实施例。

本实施例提供的可调节视角的操作显示屏结构，可以运用在辅食机中，当然，其运用不仅仅限制于辅食机，还可以是其他各种需要调节操作显示屏结构的设备。

可调节视角的操作显示屏结构，包括主机11，主机11上设有上端开口的空腔111，主机11上设有通过摆动置于空腔111中或显露在空腔111外的显示块12，显示块12上设置有显示屏122，显示块12的一侧通过转轴112与空腔111的一侧转动连接，显示块12的另一侧突出有抵接在空腔111另一侧的抵接柱121。

具体地，在主机11上设置有空腔111，显示屏122设置在显示块12上，显示块12可以收纳到主机11上的空腔111里，显示块12的一侧通过转轴112转动连接在空腔111的一侧，显示块12的另一侧突出有抵接柱121，抵接柱121抵接在空腔111的另一侧，当需要从不同的角度观察显示屏122上显示的信息时，通过向上拨动抵接在空腔111另一侧的抵接柱121，使得抵接柱121滑出空腔111，带动显示块12绕转轴112转动，使显示块12向上被拉起，往上旋转，从而改变显示块12上的显示屏122的角度，进而改变操作显示屏122的视角，方便用户可以在不同的角度随时观察显示屏122所显示的信息。

抵接柱121横向活动连接于显示块12，抵接柱121的内端置于显示块12内，且连接有横向弹簧123，抵接柱121的外端延伸出显示块12外，形成抵接在空腔111另一侧的抵接端，将显示块12收纳进空腔111时，将抵接端沿空腔111内壁压进空腔111内，此时与抵接柱121连接的弹簧123处于收缩状态，需要打开显示块12，调节显示屏122时，将抵接端拨出，弹簧123复位使得显示块12很容易从空腔111中打开。

本实施例中，将抵接端设置呈球面状，抵接端在空腔111内滑动主要是依靠静摩檫力，球面状的设计使得抵接端可以更好地从空腔111中滑出。

沿自下而上的方向，空腔111的内侧壁呈朝外倾斜状布置，倾斜状布置使得处于空腔111内的显示块12可以沿空腔111内壁慢慢向外旋转，从而显露在空腔111外。

显示块12包括壳体124以及显示屏122，显示屏122设置在壳体124的上端，当显示块12收纳在空腔111中时，显示屏122处于主机11平面上，当显示块12旋转时，显示屏122也随着显示块12旋转，从而改变显示屏122的方位，可以实现从不同角度观察显示屏122，抵接柱121突出在壳体124外，通过抵接柱121来实现打开和收纳显示块12。

在主机11的上端设有缺口，而且缺口位于空腔111另一侧的边缘，即缺口位于抵抵接端的空腔111边缘，用户可以通过缺口来拨动抵接柱121的抵接端，从而使得抵接端从空腔111中滑出带动显示块12绕转轴112向上旋转。

显示块12的一侧朝外延伸有连接条125，连接条125通过转轴112与空腔111的一侧转动连接，通过连接条125将显示块12和转轴112连在一起，使得显示块12可以绕转轴112在空腔111内转动。

主机11中设有连接架113，连接架113位于空腔111的一侧外，连接条125延伸至连接架113中，通过转轴112与连接架113转动连接，具体地，连接架113位于空腔111的一侧，且靠近空腔111，转轴112设置在连接架113上，固定架用于固定住转轴112，显示块12通过连接条125与连接架113上的转轴112连接，使得显示块12可以绕转轴112转动。

连接条125包括垂直段，垂直段垂直连接在显示块12的一侧外，垂直段朝外延伸形成朝上倾斜的倾斜段，倾斜段通过转轴112与连接架113转动连接，连接条125一端连接在显示块12上，一端通过转轴112与连接架113转动连接，在连接条125的垂直段和倾斜段的过渡处形成一个转角，当显示块12绕转动轴旋转到一定角度时，连接条125的转角抵接到空腔111边缘上，使得连接条125无法继续旋转，从而限制显示块12继续旋转。

另外，将本实施例提供的可调节视角的操作显示屏122结构运用在辅食机上。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
