一种组合式沥水碗架的制作方法

本实用新型涉及厨房用具产品技术领域，特指一种组合式沥水碗架。

背景技术：
：

日常生活中，常用的碗碟盘沥水架是供碗碟盘在清洗之后放置并自然风干的一种置物架，市面上大部分碗碟盘沥水架多为铁电镀或不锈钢制作成型，碗碟盘沥水架的尺寸大小都是固定的，体积较大，不利于包装机运输，且碗碟盘沥水架的盛放空间大小也是限定的，导致其可盛放的碗碟盘的规格都是限定不可调节的，使用起来十分呆板，对使用者造成较大的困扰。

有鉴于此，本发明人提出以下技术方案。

技术实现要素：
：

本实用新型的目的在于克服现有技术的不足，提供一种组合式沥水碗架。

为了解决上述技术问题，本实用新型采用了下述技术方案：该组合式沥水碗架包括结构形状相同的左、右支撑板以及卡合组装于左、右支撑板之间并呈上下层分布的第一沥水板和第二沥水板，该第一沥水板上插装有复数个分隔板，相邻两分隔板之间形成有大小可调节的承放空间，所述左支撑板外侧插装有复数个悬挂杆，且所述右支撑板外侧插装有筷子盒模组。

进一步而言，上述技术方案中，所述分隔板下端面的两端均成型有定位柱，所述第一沥水板上设置有与该定位柱适配的定位槽，该分隔板中的定位柱卡嵌定位于该定位槽。

进一步而言，上述技术方案中，所述第一沥水板上端成型有复数分隔条，相邻两分隔条之间形成有孔位，所述定位槽设置于分隔条两端；所述分隔板下端面两侧设置有若干交错分布的定位块，该定位块之间形成夹紧空间，该夹紧空间加持于分隔条上，令分隔板固定于分隔条上。

进一步而言，上述技术方案中，所述第二沥水板的结构形状与第一沥水板的结构形状相同。

进一步而言，上述技术方案中，所述筷子盒模组包括插装固定于左支撑板下端的底板以及至少一个插装固定于左支撑板上端的E字架，所述底板外围向上成型有凸缘，且该底板中设置有复数个沥水孔。

进一步而言，上述技术方案中，所述左支撑板上设置有复数个第一插装孔；所述底板外侧成型有若干组第一弹性卡扣，并通过该第一弹性卡扣插装固定于第一插装孔；所述E字架外侧成型有若干组第二弹性卡扣，并通过该第二弹性卡扣插装固定于第一插装孔，该第一、第二弹性卡扣的结构相同。

进一步而言，上述技术方案中，所述悬挂杆包括有座体以及成型于座体上端的悬挂杆体，该座体插装固定于右支撑板外侧，该悬挂杆体上端设置有悬挂槽。

进一步而言，上述技术方案中，所述右支撑板上设置有复数个第二插装孔；所述座体端面成型有至少两组第三弹性卡扣，该第三弹性卡扣插装固定于该第二插装孔，令悬挂杆固定于右支撑板上。

进一步而言，上述技术方案中，所述左支撑板内侧的上端及下端分别成型有第一、第二支撑定位扣，且该左支撑板内侧下端还设置有支撑板；所述第一、第二沥水板端部分别设置有第一、第二定位槽，该第一、第二定位槽分别与第一、第二支撑定位扣卡合定位，且该支撑板上端与第二沥水板下端面抵触，以形成支撑。

进一步而言，上述技术方案中，所述左、右支撑板之间还设置有接水盘，该接水盘位于第二沥水板下方，且该左、右支撑板上端分别设置有第一、第二手握孔。

采用上述技术方案后，本实用新型与现有技术相比较具有如下有益效果：本实用新型为组合式结构，且零部件都是扁平状结构，以致使其拆卸后的体积较小，节省空间，以便于包装机运输。本实用新型为组合式结构，其零部件之间均通过卡扣固定，达到免工具组装的功效，且组装起来更加方便。本实用新型相邻两分隔板之间形成的承放空间的大小可调节，以致可盛放各种规格大小的碗碟盘，使用起来十分灵活，且十分方便。本实用新型中的零部件均由塑胶成型，其不会生锈，且便于清洁。

附图说明：

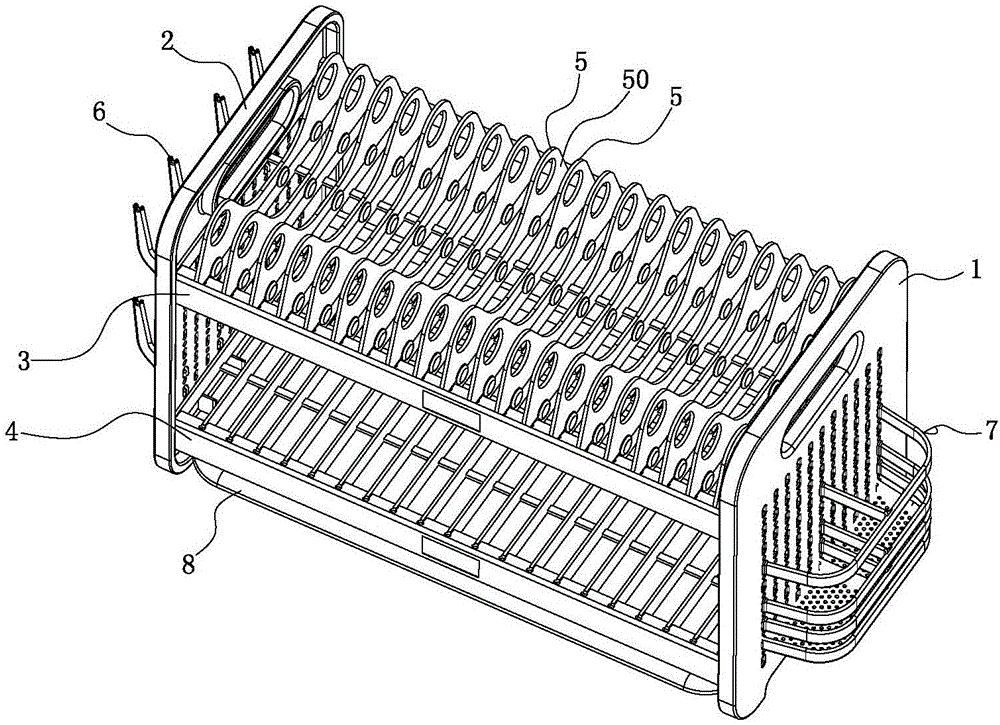

图1是本实用新型的立体图；

图2是本实用新型另一视角的立体图；

图3是本实用新型的爆炸图；

图4是本实用新型中分隔板的立体图；

图5是本实用新型中悬挂杆的立体图。

具体实施方式：

下面结合具体实施例和附图对本实用新型进一步说明。

见图1-5所示，为一种组合式沥水碗架，其包括结构形状相同的左、右支撑板1、2以及卡合组装于左、右支撑板1、2之间并呈上下层分布的第一沥水板3和第二沥水板4，该第一沥水板3上插装有复数个分隔板5，相邻两分隔板5之间形成有大小可调节的承放空间50，由于分隔板5是通过插装的方式固定于第一沥水板3上，以致使其拆装起来十分简易，令相邻两分隔板5之间形成的承放空间50的大小可调节，以致可盛放各种规格大小的碗碟盘，使用起来十分灵活，且十分方便。

所述左支撑板1内侧的上端及下端分别成型有第一、第二支撑定位扣12、13，且该左支撑板1内侧下端还设置有支撑板14；所述右支撑板2的结构形状与左支撑板1的结构形状相同，在此不再一一赘述。所述第一、第二沥水板3、4端部分别设置有第一、第二定位槽，该第一、第二定位槽分别与第一、第二支撑定位扣12、13卡合定位，且该支撑板14上端与第二沥水板4下端面抵触，以形成支撑，令左、右支撑板1、2与第一沥水板3和第二沥水板4组装形成稳定的框架结构。

所述分隔板5下端面的两端均成型有定位柱51，所述第一沥水板3上设置有与该定位柱51适配的定位槽31，该分隔板5中的定位柱51卡嵌定位于该定位槽31。另外，所述第一沥水板3上端成型有复数分隔条32，相邻两分隔条32之间形成有孔位321，所述定位槽31设置于分隔条32两端；所述分隔板5下端面两侧设置有若干交错分布的定位块52，该定位块52之间形成夹紧空间521，该夹紧空间521加持于分隔条32上，令分隔板5固定于分隔条32上。所述第二沥水板4的结构形状与第一沥水板3的结构形状相同，在此不再一一赘述。

所述左支撑板1外侧插装有复数个悬挂杆6，具体而言，所述悬挂杆6包括有座体61以及成型于座体61上端的悬挂杆体62，该座体61插装固定于右支撑板2外侧，悬挂杆体62可用于悬挂杯子等物件，另外，该悬挂杆体62上端设置有悬挂槽621，该悬挂槽621用于悬挂带挂绳的厨房用具(如涮子)。其中，所述右支撑板2上设置有复数个第二插装孔21；所述座体61端面成型有至少两组第三弹性卡扣611，该第三弹性卡扣611插装固定于该第二插装孔21，令悬挂杆6固定于右支撑板2上。

所述右支撑板2外侧插装有筷子盒模组7。具体而言，所述筷子盒模组7包括插装固定于左支撑板1下端的底板71以及至少一个插装固定于左支撑板1上端的E字架72，所述底板71外围向上成型有凸缘711，且该底板71中设置有复数个沥水孔712。其中，所述左支撑板1上设置有复数个第一插装孔11；所述底板71外侧成型有若干组第一弹性卡扣713，并通过该第一弹性卡扣713插装固定于第一插装孔11；所述E字架72外侧成型有若干组第二弹性卡扣721，并通过该第二弹性卡扣721插装固定于第一插装孔11，该第一、第二弹性卡扣713、721的结构相同。

所述左、右支撑板1、2之间还设置有接水盘8，该接水盘8位于第二沥水板4下方，且该左、右支撑板1、2上端分别设置有第一、第二手握孔10、20。

综上所述，本实用新型为组合式结构，且零部件都是扁平状结构，以致使其拆卸后的体积较小，节省空间，以便于包装机运输。本实用新型为组合式结构，其零部件之间均通过卡扣固定，达到免工具组装的功效，且组装起来更加方便。本实用新型相邻两分隔板5之间形成的承放空间的大小可调节，以致可盛放各种规格大小的碗碟盘，使用起来十分灵活，且十分方便。本实用新型中的零部件均由塑胶成型，其不会生锈，且便于清洁。

当然，以上所述仅为本实用新型的具体实施例而已，并非来限制本实用新型实施范围，凡依本实用新型申请专利范围所述构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
