铝蜂窝板制成的间壁门结构的制作方法

本实用新型涉及一种门结构，尤其是轨道交通用的铝蜂窝板制成的间壁门结构。

背景技术：

在轨道交通的每节车厢内均需要设置两道门，用于防止火灾的发生，或者一些危险情况的发生，车厢门上设有玻璃，传统的车厢门的玻璃上没有窗帘结构，无法遮挡玻璃。

技术实现要素：

本实用新型的目的在于提供一种可以遮挡车厢的玻璃，窗帘组件安装牢固的铝蜂窝板制成的间壁门结构。

为了达到上述目的，本实用新型的技术方案是：一种铝蜂窝板制成的间壁门结构，包括铝蜂窝板制成的门结构、门框和玻璃，门结构固定在门框内，玻璃固定在门结构内，所述玻璃的上方还具有窗帘组件，窗帘组件包括窗帘安装板、卷轴、遮挡布、导轨、滑轴和拉手，导轨具有两个，且固定连接在门结构上，并分别位于玻璃两侧位置，卷轴与窗帘安装板转动连接，遮挡布卷绕在卷轴上，滑轴的一端与导轨滑移连接，另一端与遮挡布固定连接，所述门结构内设有安装块，安装块上固定连接有拉铆螺母，窗帘安装板通过第一螺栓与拉铆螺母固定连接。

所述门结构包括蜂窝板，蜂窝板的两侧均设有防火板。

所述门结构上还设有门锁。

采用上述结构后，本实用新型的门结构上方还具有窗帘组件，窗帘组件的遮挡布可以在导轨上滑移，正好遮挡住玻璃，具有一定的隐私空间。而且门结构内设有安装块，安装块上固定连接有拉铆螺母，窗帘安装板通过第一螺栓与拉铆螺母固定连接，因此窗帘组件固定牢固。

附图说明

图1是本实用新型的结构示意图；

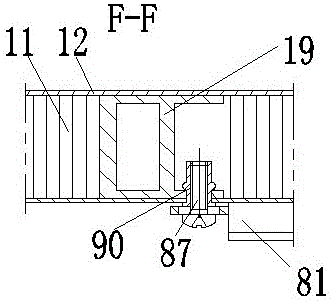

图2是图1的F-F剖视图；

图3是图1中H部放大图。

具体实施方式

以下结合附图给出的实施例对本实用新型作进一步详细的说明。

参见图1、2、3所示，一种铝蜂窝板制成的间壁门结构，包括铝蜂窝板制成的门结构1、门框2和玻璃3，门结构1固定在门框2内，玻璃3固定在门结构1内，所述玻璃3的上方还具有窗帘组件80，窗帘组件80包括窗帘安装板81、卷轴82、遮挡布83、导轨84、滑轴85和拉手86，导轨84具有两个，且固定连接在门结构1上，并分别位于玻璃3两侧位置，卷轴82与窗帘安装板81转动连接，遮挡布83卷绕在卷轴82上，滑轴85的一端与导轨84滑移连接，另一端与遮挡布83固定连接，所述门结构1内设有安装块19，安装块19上固定连接有拉铆螺母90，窗帘安装板81通过第一螺栓87与拉铆螺母90固定连接。拉手86固定连接在遮挡布83中下部，方便手拉住遮挡布83下拉。

参见图2所示，为了进一步提高防火效果，所述门结构1包括蜂窝板11，蜂窝板11的两侧均设有防火板12。

参见图1所示，为了能锁住门，所述门结构1上还设有门锁6。

参见图1所示，本实用新型安装时，门结构1内设有安装块19，安装块19上固定连接有拉铆螺母90，窗帘安装板81通过第一螺栓87与拉铆螺母90固定连接，因此窗帘组件80固定牢固。窗帘组件80使用时，手拉住拉手86，使窗帘组件的遮挡布83下拉，遮挡布8可以在导轨上滑移，正好遮挡住玻璃3，使车厢具有一定的隐私空间。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
