光控自动窗帘机的制作方法

技术领域

本实用新型涉及窗帘操作领域，尤其是涉及光控自动窗帘机。

背景技术：

当今社会，人们每天的工作变得日益忙碌，疲劳，虽然拉窗帘只是一个比较简单的动作，但是每天拉非常麻烦，且有时天黑就忘记拉住窗帘，而现在楼体间距又小，窗户也非常大，很容易暴露自己的隐私。

技术实现要素：

本实用新型所要解决的技术问题是提供一种无须人工操作，通过光敏感应即可实现白天将窗帘拉开，晚上闭合的光控自动窗帘机。

为解决上述问题，本实用新型所述的光控自动窗帘机，包括设有光控开关、继电器、正转电机和反转电机的机体，其特征在于：在机体最前端设电源开关，该电源开关与电池组相连，电池组与所述光控开关相连，该光控开关另一端与减速马达相连，该减速马达与继电器相连，继电器一端分别设常开触点和常闭触点；所述常开触点和常闭触点分别与设在窗户上顶两侧的正转电机和反转电机相连；该机体整体放置在窗台阳光可照射处。

本实用新型与现有技术相比具有以下优点：

1、本实用新型通过光控开关控制继电器线圈的通断状态，当白天时光控开关触点闭合，继电器线圈得电，继电器常开触点闭合，使正转电机得电，将窗帘拉开；当夜晚时光控开关触点打开，继电器线圈失电，继电器常闭触点闭合，使反转电机得电，将窗帘闭合。

2、本实用新型无须人工操作，适合家庭、学校、酒店、宾馆等地方使用。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

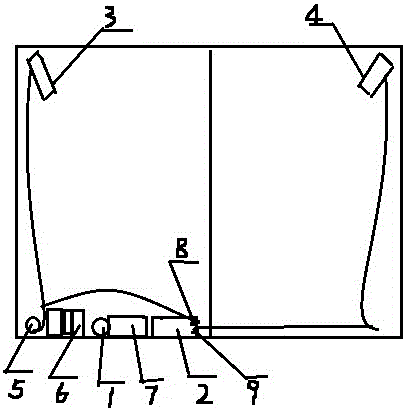

图1为本实用新型的结构示意图。

图中：1—光控开关 2—继电器 3—正转电机 4—反转电机 5—电源开关 6—电池组 7—减速马达 8—常开触点 9—常闭触点。

具体实施方式

如图1所示，光控自动窗帘机，包括设有光控开关1、继电器2、正转电机3和反转电机4的机体，其特征在于：在机体最前端设电源开关5，该电源开关5与电池组6相连，电池组6与所述光控开关1相连，该光控开关1另一端与减速马达7相连，该减速马达7与继电器2相连，继电器一端分别设常开触点8和常闭触点9；所述常开触点8和常闭触点9分别与设在窗户上顶两侧的正转电机3和反转电机4相连；该机体整体放置在窗台阳光可照射处。
