一种节能安全型推拉门的制作方法

本实用新型涉及推拉门技术领域，特别涉及到一种节能安全型推拉门。

背景技术：

现有技术的推拉门隔热保温性能不佳，究其原因主要是因为门扇内设置的隔热条不合理和连接结构不合理所致，从而影响了推拉门的隔热保温性能，给使用者带来了较大的不便；另一个，安装于门框上的锁点，多为单点锁，且突出较大，不但容易碰伤人，而且防盗性能较差，进而给使用者带来了较大的安全隐患。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、能够有效的减少热量的散失，隔热保温性能较好和防盗性能较好的节能安全型推拉门。

技术实现要素：

为解决现有技术存在的问题，本实用新型目的提供了一种设计合理、结构简单、能够有效的减少热量的散失，隔热保温性能较好和防盗性能较好的节能安全型推拉门。

为解决以上技术问题，本实用新型采用以下技术方案来实现的：

一种节能安全型推拉门，包括门框和滑动设置在门框上的第一移动门扇与第二移动门扇；

所述门框包括门框内型材与门框外型材，所述门框内型材的外边缘与门框外型材的外边缘之间设有第一隔热连接条，在所述门框内型材的内边缘与门框外型材的内边缘之间设有第二隔热连接条；

其特征在于，所述第一移动门扇滑动设置在门框外型材上，所述第一移动门扇包括第一门扇内型材、第一门扇外型材和第一中空玻璃，所述第一门扇内型材的外边缘与第一门扇外型材的外边缘之间设有第三隔热连接条，在所述第一门扇内型材的内边缘与第一门扇外型材的内边缘之间设有第四隔热连接条，所述第一中空玻璃通过卡接在第一门扇内型材上的第一压线将其压接在第一门扇外型材上，在所述门框外型材的左边框上从上至下间隔设有多个第一锁接件，在所述第一门扇内型材的左边框与第一门扇外型材的左边框之间设有与多个第一锁接件一一对应的第一锁点，在所述第一门扇内型材的右边框上设有第一密封件；

所述第二移动门扇滑动设置在门框内型材上，所述第二移动门扇包括第二门扇内型材、第二门扇外型材和第二中空玻璃，所述第二门扇内型材的外边缘与第二门扇外型材的外边缘之间设有第五隔热连接条，在所述第二门扇内型材的内边缘与第二门扇外型材的内边缘之间设有第六隔热连接条，所述第二中空玻璃通过卡接在第二门扇内型材上的第二压线将其压接在第二门扇外型材上，在所述门框内型材的右边框上从上至下间隔设有多个第二锁接件，在所述第二门扇内型材的右边框与第二门扇外型材的右边框之间设有与多个第二锁接件一一对应的第二锁点，在所述第二门扇外型材的左边框上设有与第一密封件相配合的第二密封件。

在本实用新型的一个优选实施例中，在所述门框内型材的下边框与门框外型材的下边框之间设有下防盗块，在所述门框内型材的上边框与门框外型材的上边框之间设有上防盗块。

在本实用新型的一个优选实施例中，在所述门框外型材的下边框上沿其长度方向设有第一导轨，在所述第一门扇内型材的下边框与第一门扇外型材的下边框之间设有能够沿第一导轨滑动的第一滑轮；在所述门框内型材的下边框上沿其长度方向设有第二导轨，在所述第二门扇内型材的下边框与第二门扇外型材的下边框之间设有能够沿第二导轨滑动的第二滑轮。

在本实用新型的一个优选实施例中，在所述第一中空玻璃的外表面与第一门扇外型材的内边缘之间设有第一密封隔热压条，在所述第一中空玻璃的内表面与第一压线之间设有第二密封隔热压条；在所述第二中空玻璃的外表面与第二门扇外型材的内边缘之间设有第三密封隔热压条，在所述第二中空玻璃的内表面与第二压线之间设有第四密封隔热压条；在所述第一密封件上设有压接在第二密封件上的第五密封隔热压条，在所述第二密封件上设有压接在第一密封件上的第六密封隔热压条。

在本实用新型的一个优选实施例中，在所述门框外型材的右边框上扣合有门框外扣板，在所述门框外扣板上设有压接在第二门扇外型材的右边框上的第一毛刷，在所述门框内型材的左边框上扣合有门框内扣板，在所述门框内扣板上设有压接在第一门扇内型材的左边框上的第二毛刷；在所述第一门扇内型材的右边框与第一门扇外型材的右边框之间扣合有第一门扇扣板，在所述第一门扇扣板上设有能够刷去第二中空玻璃的外表面上的灰尘的第三毛刷，在所述第二门扇内型材的左边框与第二门扇外型材的左边框之间扣合有第二门扇扣板，在所述第二门扇扣板上设有能够刷去第一中空玻璃的内表面上的灰尘的第四毛刷；在所述第一门扇外型材的外边缘与门框外型材的内边缘之间设有第五毛刷，在所述第一门扇内型材的外边缘与门框外型材的内边缘之间设有第六毛刷，在所述第二门扇外型材的外边缘与门框内型材的内边缘之间设有第七毛刷，在所述第二门扇内型材的外边缘与门框内型材的内边缘之间设有第八毛刷。

与现有技术相比，本实用新型采用此种结构能够有效的减少热量的散失，有效的提高了该推拉门的隔热保温性能；另一个，在门框外型材的左边框上从上至下间隔设有多个第一锁接件，在第一门扇内型材的左边框与第一门扇外型材的左边框之间设有与多个第一锁接件一一对应的第一锁点，在门框内型材的右边框上从上至下间隔设有多个第二锁接件，在第二门扇内型材的右边框与第二门扇外型材的右边框之间设有与多个第二锁接件一一对应的第二锁点，当第一移动门扇与第二移动门扇关闭后，多个第一锁点与多个第一锁接件相配合，多个第二锁点与多个第二锁接件相配合，采用此种结构能够有效的提高该推拉门的防盗性能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图。

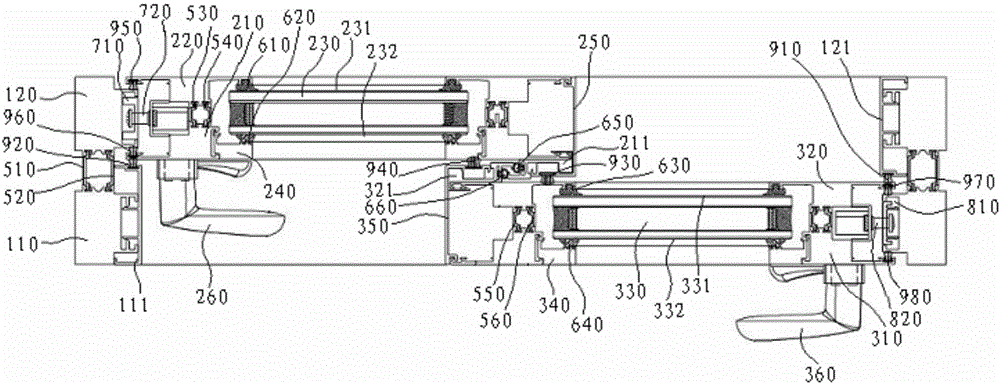

图2为图1的A-A剖视图。

图3为图1的B-B剖视图。

图4为图1的C-C剖视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参照图1和图2所示，图中给出的一种节能安全型推拉门，包括门框100和滑动设置在门框100上的第一移动门扇200与第二移动门扇300。

门框100包括门框内型材110与门框外型材120，门框内型材110的外边缘与门框外型材120的外边缘之间设有第一隔热连接条510，在门框内型材110的内边缘与门框外型材120的内边缘之间设有第二隔热连接条520。

参照图3所示，第一移动门扇200滑动设置在门框外型材120上，第一移动门扇200包括第一门扇内型材210、第一门扇外型材220和第一中空玻璃230，第一门扇内型材210的外边缘与第一门扇外型材220的外边缘之间设有第三隔热连接条530，在第一门扇内型材210的内边缘与第一门扇外型材220的内边缘之间设有第四隔热连接条540，第一中空玻璃230通过卡接在第一门扇内型材210上的第一压线240将其压接在第一门扇外型材220上。

在门框外型材120的左边框上从上至下间隔设有多个第一锁接件710，在第一门扇内型材210的左边框与第一门扇外型材220的左边框之间设有与多个第一锁接件710一一对应的第一锁点720，在第一门扇内型材210的右边框上设有第一密封件211，当第一移动门扇200完全关闭后，第一锁点720分别锁接在与其对应的第一锁接件710上，有效的提高了该推拉门的防盗性能。

参照图4所示，第二移动门扇300滑动设置在门框内型材110上，第二移动门扇300包括第二门扇内型材310、第二门扇外型材320和第二中空玻璃330，第二门扇内型材310的外边缘与第二门扇外型材320的外边缘之间设有第五隔热连接条550，在第二门扇内型材310的内边缘与第二门扇外型材320的内边缘之间设有第六隔热连接条560，第二中空玻璃330通过卡接在第二门扇内型材310上的第二压线340将其压接在第二门扇外型材320上。

在门框内型材110的右边框上从上至下间隔设有多个第二锁接件810，在第二门扇内型材310的右边框与第二门扇外型材320的右边框之间设有与多个第二锁接件810一一对应的第二锁点820，在第二门扇外型材320的左边框上设有与第一密封件211相配合的第二密封件321，当第二移动门扇300完全关闭后，第二锁点820分别锁接在与其对应的第二锁接件810上，进一步的提高了该推拉门的防盗性能。

在门框内型材110的下边框与门框外型材120的下边框之间设有下防盗块1010，在门框内型材110的上边框与门框外型材120的上边框之间设有上防盗块1020，下防盗块1010与上防盗块1020有效的结合，有效的提高了该推拉门的防盗性能。

在门框外型材120的下边框上沿其长度方向设有第一导轨1110，在第一门扇内型材210的下边框与第一门扇外型材220的下边框之间设有能够沿第一导轨1110滑动的第一滑轮1120，在门框内型材110的下边框上沿其长度方向设有第二导轨1210，在第二门扇内型材310的下边框与第二门扇外型材320的下边框之间设有能够沿第二导轨1210滑动的第二滑轮1220，此种结构便于第一移动门扇200和在第二移动门扇300在门框外型材120与门框内型材110上滑动。

在第一中空玻璃230的外表面231与第一门扇外型材220的内边缘之间设有第一密封隔热压条610，在第一中空玻璃230的内表面232与第一压线240之间设有第二密封隔热压条620，在第二中空玻璃330的外表面331与第二门扇外型材320的内边缘之间设有第三密封隔热压条630，在第二中空玻璃330的内表面332与第二压线340之间设有第四密封隔热压条640，在第一密封件211上设有压接在第二密封件321上的第五密封隔热压条650，在第二密封件321上设有压接在第一密封件211上的第六密封隔热压条660，当第一移动门扇200与第二移动门扇300完全关闭后，第一移动门扇200的左边框与第二移动门扇300的右边框重合，并且使第五密封隔热压条650压接在第二密封件321上，使第六密封隔热压条660压接在第一密封件211上，有效的提高了该推拉门的隔热保温性能。

在门框外型材120的右边框上扣合有门框外扣板121，在门框外扣板121上设有压接在第二门扇外型材320的右边框上的第一毛刷910，在门框内型材110的左边框上扣合有门框内扣板111，在门框内扣板111上设有压接在第一门扇内型材210的左边框上的第二毛刷920。

在第一门扇内型材210的右边框与第一门扇外型材220的右边框之间扣合有第一门扇扣板250，在第一门扇扣板250上设有能够刷去第二中空玻璃330的外表面331上的灰尘的第三毛刷930，在第二门扇内型材310的左边框与第二门扇外型材320的左边框之间扣合有第二门扇扣板350，在第二门扇扣板350上设有能够刷去第一中空玻璃230的内表面232上的灰尘的第四毛刷940。

在第一门扇外型材220的外边缘与门框外型材120的内边缘之间设有第五毛刷950，在第一门扇内型材210的外边缘与门框外型材120的内边缘之间设有第六毛刷960，在第二门扇外型材320的外边缘与门框内型材110的内边缘之间设有第七毛刷970，在第二门扇内型材310的外边缘与门框内型材110的内边缘之间设有第八毛刷980，第五毛刷950、第六毛刷960、第七毛刷970和第八毛刷980的设置能够使第一移动门扇200与第二移动门扇300在滑动过程中扫除门框100上的灰尘，有效的提高了该推拉门的清洁度。

在第一门扇内型材210上安装有第一把手260，在第二门扇内型材310上安装有第二把手360，第一把手260与第二把手360的设置能够使操作者较为方便打开或关闭第一移动门扇200和第二移动门扇300。

综上所述本实用新型采用此种结构能够有效的减少热量的散失，有效的提高了该推拉门的隔热保温性能；另一个，在门框外型材的左边框上从上至下间隔设有多个第一锁接件，在第一门扇内型材的左边框与第一门扇外型材的左边框之间设有与多个第一锁接件一一对应的第一锁点，在门框内型材的右边框上从上至下间隔设有多个第二锁接件，在第二门扇内型材的右边框与第二门扇外型材的右边框之间设有与多个第二锁接件一一对应的第二锁点，当第一移动门扇与第二移动门扇关闭后，多个第一锁点与多个第一锁接件相配合，多个第二锁点与多个第二锁接件相配合，采用此种结构能够有效的提高该推拉门的防盗性能。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
