折叠收纳式笔记本电脑桌的制作方法

本实用新型涉及一种电脑桌，具体的说，是涉及一种折叠收纳式笔记本电脑桌。

背景技术：

现有的电脑桌常见的结构为：上部是一块桌板，下面采用四条腿支撑的折叠电脑桌，但四条腿的折叠结构并不牢固，使用时，会有以下缺点：桌腿经常会出现自动收缩的现象，导致桌体受力不均匀，甚至翻倒；床铺的空间有限，在狭小的床铺上使用该电脑桌，使人无法感到舒适，在使用过程中，也会出现移动现象；另外，随着床体的晃动，和人的翻身，也会致使电脑桌整体晃动，或者电脑会随着桌子一起翻到在地上，电脑的安全性无法保障；使用过后，没有地方摆放，学生在上铺使用，使用过后如若把桌子放在床的拐角，学生也容易碰到而被砸伤，因此不得不把电脑桌再送到床铺下面放置，这样才可以给床铺腾出足够的睡眠空间，保证安全睡眠；冬天更是赖床的季节，在床上玩电脑的现象司空见惯，但是当用完电脑再将电脑桌送到下面放置，更是一种折磨。

因此出现另外一种针对在学生宿舍床铺上使用的电脑桌，该电脑桌悬空挂在床边的护栏上，大部分的桌体都是放在床铺的外面，小部分在床铺的内面，这种桌子采用的材质是刨花板，电脑桌的自重大，总体质量在20斤左右，床铺的护栏都是利用焊接或者螺丝的形式进行固定，在这样的护栏上增加20斤的重量，再在桌子放上笔记本电脑、书本、茶杯等，存在着很大的安全隐患。由于电脑桌悬空漏在护栏外面的部分较多，所以导致蚊帐、遮光帘，帐门的部位无法合起，影响正常使用。有一部分的结构放在床铺的里面，不仅影响学生的睡眠，同样会容易碰伤学生。

技术实现要素：

为解决上述技术问题，本实用新型的目的在于提供一种使用方便、占用空间小、安全性能高、能够收纳物品的折叠收纳式笔记本电脑桌。

为达到上述目的，本实用新型的技术方案如下：折叠收纳式笔记本电脑桌，包括桌板、折叠支架以及支撑框架，所述支撑框架包括固定板、侧板以及底板，所述侧板对称围设于所述固定板的左右两侧，所述底板的三边分别连接两所述侧板和固定板的底边；所述折叠支架的一边连接所述桌板，其另一边连接所述固定板，当所述桌板折叠时，所述桌板和所述支撑框架之间形成一收纳空间；所述固定板上设置有用于固定整个电脑桌的固定部。

采用上述技术方案，本实用新型技术方案的有益效果是：由于桌板、折叠支架以及支撑框架的设置，使得电脑桌在使用时通过固定部将固定板固定于床铺的栏杆上，之后将桌板打开即可使用，使用过程中不会发生任何的晃动或移动现象；使用后将桌板合起，减少占用空间，桌板和支撑框架支架所形成的收纳空间可以存放电脑或其它物品，不会影响学生的正常睡眠，学生也不需要将电脑桌放置于床下，可多次重复使用，使用舒适度佳；同时不会影响蚊帐或遮光帘的正常使用；另外，由于电脑桌在床铺的位置固定，且占用空间小，不会发生碰倒或碰翻现象，安全性能大大提升。

在上述技术方案的基础上，本实用新型还可作如下改进：

作为优选的方案，所述固定部包括第一固定部、第二固定部以及第三固定部，所述第一固定部和第二固定部设置于所述固定板的上方，且左右对称设置；所述第三固定部设置于所述固定板的下方，且位于中间位置。

采用上述优选的方案，不仅可以将固定板的上方固定，同时将固定板的下方固定，形成牢固的三角形结构，电脑桌不易发生晃动或移动的现象，同时可将电脑桌固定于床头、床尾或床边使用，使用更加灵活。

作为优选的方案，所述底板上设置有第四固定部，所述第四固定部的位置和所述第三固定部的位置相对应。

采用上述优选的方案，第四固定部可以和第三固定部相配合，共同完成固定板的底部固定，使得固定板的底部固定效果更佳。

作为优选的方案，所述第一固定部、第二固定部、第三固定部以及第四固定部均为固定槽。

采用上述优选的方案，固定槽的设置使得各个固定部和床铺栏杆的连接更方便。

作为优选的方案，所述第一固定部和第二固定部的数量均为至少两个。

采用上述优选的方案，可以根据床铺栏杆的高度进行调节，使用更灵活。

作为优选的方案，还包括至少三组魔术贴，所述魔术贴用于将所述第一固定部、第二固定部以及第三固定部分别和床铺的栏杆相连接并固定。

采用上述优选的方案，魔术贴的使用，使得各个固定部和床铺栏杆的连接更快速，且连接力更强，连接更稳定。

作为优选的方案，所述侧板的下方设置有便于打开桌板的弧形槽。

采用上述优选的方案，学生可以将手指伸入弧形凹槽内将桌板打开，操作方便。

作为优选的方案，所述桌板展开后，所述固定板和所述侧板的顶端均突出于所述桌板。

采用上述优选的方案，防止桌上的电脑和其它物品掉落的现象发生。

作为优选的方案，所述侧板和底板与所述固定板的连接方式为凹凸插接。

采用上述优选的方案，采用凹凸插接再固定连接，使得各块面板之间的连接更牢靠，提高了电脑桌的整体质量。

作为优选的方案，所述固定板和所述折叠支架的连接面上设置有垫板。

采用上述优选的方案，垫板不仅加大了折叠支架和固定板之间的连接力，同时保证了桌板折叠之后的收纳空间足够大，存放物品更多。

附图说明

为了更清楚地说明本实用新型实施例技术中的技术方案，下面将对实施例技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的左视图(展开状态)；

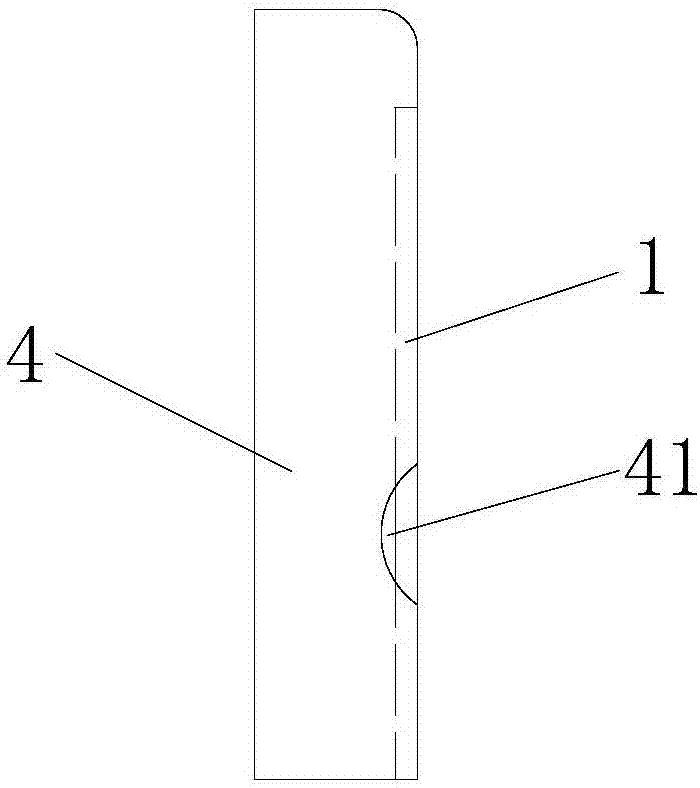

图2为本实用新型的左视图(折叠状态)；

图3为本实用新型的主视图(折叠状态)；

图4为本实用新型的俯视图(折叠状态)；

图5为本实用新型的固定示意图；

图6为本实用新型中魔术贴的结构示意图；

图7为本实用新型的拆分示意图；

图8为本实用新型的左视图之一(拓展状态)；

图9为本实用新型的左视图之二(拓展状态)。

其中，1、桌板，11、拓展板，12、旋转支架，13、挡板，2、折叠支架，3、固定板，4、侧板，41、弧形凹槽，5、底板，6、收纳空间，7、栏杆，81、第一固定部，82、第二固定部，83、第三固定部，84、第四固定部，9、魔术贴，91、母扣，92、钩面，93、毛面，10、垫板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为了达到本实用新型的目的，如图1-4所示，在本实用新型折叠收纳式笔记本电脑桌的一些实施方式中，其包括桌板1、折叠支架2以及支撑框架，支撑框架包括固定板3、侧板4以及底板5，侧板4对称围设于固定板3的左右两侧，底板5的三边分别连接两侧板4和固定板3的底边；折叠支架2的一边连接桌板1，其另一边连接固定板3，当桌板1折叠时，桌板1和支撑框架之间形成一收纳空间6；固定板3上设置有用于固定整个电脑桌的固定部。其中，电脑桌可采用PVC高密度板材，具有防火、防水、质量轻等优点，完全符合床铺上的使用特点。折叠支架2选用K型支架，收放自如，灵活性好。另外，为了增加电脑桌桌板的舒适度，在桌板1和侧板4上均设置有圆弧倒角，避免使用过程中被刮伤。

采用上述技术方案，本实用新型技术方案的有益效果是：由于桌板1、折叠支架2以及支撑框架的设置，使得电脑桌在使用时通过固定部将固定板3固定于床铺的栏杆7上，之后将桌板1打开即可使用，使用过程中不会发生任何的晃动或移动现象；使用后将桌板1合起，减少占用空间，桌板1和支撑框架支架所形成的收纳空间6可以存放电脑或其它物品，不会影响学生的正常睡眠，学生也不需要将电脑桌放置于床下，可多次重复使用，使用舒适度佳；同时不会影响蚊帐或遮光帘的正常使用；另外，由于电脑桌在床铺的位置固定，且占用空间小，不会发生碰倒或碰翻现象，安全性能大大提升。

为了进一步地优化本实用新型的实施效果，如图7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，固定部包括第一固定部81、第二固定部82以及第三固定部83，第一固定部81和第二固定部82设置于固定板3的上方，且左右对称设置；第三固定部83设置于固定板3的下方，且位于中间位置。

采用上述优选的方案，不仅可以将固定板3的上方固定，同时将固定板3的下方固定，形成牢固的三角形结构，电脑桌不易发生晃动或移动的现象，同时可将电脑桌固定于床头、床尾或床边使用，使用更加灵活。

为了进一步地优化本实用新型的实施效果，如图7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，底板5上设置有第四固定部84，第四固定部84的位置和第三固定部83的位置相对应。

采用上述优选的方案，第四固定部84可以和第三固定部83相配合，共同完成固定板3的底部固定，使得固定板3的底部固定效果更佳。

为了进一步地优化本实用新型的实施效果，如图7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，第一固定部81、第二固定部82、第三固定部83以及第四固定部84均为固定槽。

采用上述优选的方案，固定槽的设置使得各个固定部和床铺栏杆7的连接更方便。

为了进一步地优化本实用新型的实施效果，如图7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，第一固定部81和第二固定部82的数量均为至少两个。如图例所示，第一固定部81和第二固定部82的数量均设置为四个，也可以设置为二个、三个或其余的多个。

采用上述优选的方案，可以根据床铺栏杆的高度进行调节，使用更灵活。

为了进一步地优化本实用新型的实施效果，如图5-7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，还包括至少三组魔术贴9，魔术贴9用于将第一固定部81、第二固定部82以及第三固定部83分别和床铺的栏杆7相连接并固定。使用时，将魔术贴9的带体穿过固定部，绕过栏杆7，再穿入母扣91，之后将钩面92和毛面93粘贴即可。

采用上述优选的方案，魔术贴9的使用，使得各个固定部和床铺栏杆7的连接更快速，且连接力更强，连接更稳定。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，侧板4的下方设置有便于打开桌板1的弧形槽41。

采用上述优选的方案，学生可以将手指伸入弧形凹槽41内将桌板1打开，操作方便。

为了进一步地优化本实用新型的实施效果，如图3所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，桌板1展开后，固定板3和侧板4的顶端均突出于桌板1。

采用上述优选的方案，防止桌上的电脑和其它物品掉落的现象发生。

为了进一步地优化本实用新型的实施效果，如图7所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，侧板4和底板5与固定板3的连接方式为凹凸插接。

采用上述优选的方案，采用凹凸插接再固定连接，使得各块面板之间的连接更牢靠，提高了电脑桌的整体质量。

为了进一步地优化本实用新型的实施效果，如图4所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，固定板3和折叠支架2的连接面上设置有垫板10。

采用上述优选的方案，垫板10不仅加大了折叠支架2和固定板3之间的连接力，同时保证了桌板1折叠之后的收纳空间6足够大，存放物品更多。

下面介绍本实用新型的使用方法：如图3、图5-7所示，使用时，将固定板3的第一固定部81、第二固定部82分别用魔术贴9进行固定，固定时，魔术贴9分别穿过固定槽，之后绕过床铺的栏杆7粘牢即可；第三固定部83和第四固定部84在固定时，用魔术贴9依次穿过第三固定部83和第四固定部84，之后再绕过栏杆7粘牢即可。电脑桌固定好之后，双手分别伸入左右两侧板4的弧形凹槽41内将桌板1打开，直至和固定板3形成90度，此时折叠支架2在该位置锁死，之后便可使用电脑桌。同样的，使用后按下折叠支架2开关将桌板1合起，此时可以将笔记本电脑或其它物品放入桌板1和支撑框架之间的收纳空间6内，下次使用时将笔记本和物品取出，展开桌板1即可。

为了进一步地优化本实用新型的实施效果，如图8-9所示，在本实用新型折叠收纳式笔记本电脑桌的另外一些实施方式中，其它与上述技术方案相同，不同之处在于，桌板1展开后，固定板3和侧板4的顶端和桌板1齐平。为了拓展桌板1的功能，桌板1上设置有拓展板11，拓展板11和桌板1之间通过旋转支架12连接，拓展板11的边缘还设置有挡板13，挡板13通过合页和拓展板11连接。使用时，将桌板1展开后，再依次将拓展板11和挡板13打开，此时可以在电脑桌上使用键盘，桌面范围更大，使用更舒适。
