带导线槽的桌子的制作方法

文档序号:11873966阅读:906来源:国知局
带导线槽的桌子的制作方法与工艺

本实用新型涉及家具领域,特别涉及一种带导线槽的桌子。



背景技术:

电脑,台灯,插线板等电器为我们的生活提供了便利,但是,其附属物电源线,信号线等却为桌面整洁带来了麻烦。为了便于电源线和信号线等线路从桌子底部引至桌面,现有的办公桌都是在其桌面的左上角或者右上角开设有一个穿线孔,线路从该穿线孔处由桌底引至桌面,这样的走线结构虽然方便了线路的接入并能够将桌底部分线路藏匿于桌底,但是桌面上方的线路仍然暴露余外,特别是当桌面办公设备较多时,线路就显得杂乱无章,不仅不美观,也不便于桌面的日常清洁以及线路的保护。

公开号为CN103239014A,申请日为2013年05月23日的中国专利公开了一种带走线槽的办公桌,桌面具有靠近人体的前边沿、与前边沿相对的后边沿以及与前、后边沿相垂直的左、右边沿,所述桌面上表面沿着所述左边沿、后边沿和右边沿三者至少之一开设有向下凹陷的走线槽,所述走线槽的侧壁或底面上开设有至少一个进线孔,所述走线槽上端开口处设有盖板,所述盖板能够遮蔽所述走线槽,所述盖板一边与所述走线槽的长度向的一上周边之间可转动连接,与所述盖板一边相对的盖板另一边设有至少一个出线孔或所述走线槽的长度向的另一上周边处开设有至少一个出线孔,所述出线孔与所述走线槽相通。

现有技术的不足之处在于,第一,导线在走线槽内杂乱无章,容易发生互相缠绕;第二,在打开盖板增加导线或者取出其中部分导线时,由于互相缠绕,其他导线会被带出发生翘起或者直接从走线槽中脱出,使用极不方便。因此,需要设计一种能够将导线整齐固定在导线槽内的桌子。



技术实现要素:

本实用新型的目的是提供一种带导线槽的桌子,其解决了电器导线在导线槽内互相缠绕,安装或取出时翘起和脱出的问题,达到了保持导线在导线槽内整齐安装,互相独立,互不影响的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的:

一种带导线槽的桌子,包括桌面和桌腿,至少1条所述桌腿为空心桌腿,空心部分构成第一导线槽,空心桌腿上设有进线孔;所述桌面的至少1个边沿设有第二导线槽,所述第一导线槽上部与第二导线槽导通,第二导线槽靠近桌子中心一侧设有至少一个出线孔;所述第一导线槽内壁设有若干用于固定导线的第一弹性片,所述第二导线槽底部设有若干用于固定导线的第二弹性片。

采用上述结构,导线从空心桌腿处的进线口进入第一导线槽,依次通过第二导线槽和出线孔穿出到桌面并连接用电器,导线在第一导线槽和第二导线槽内通过弹性片固定,导线与导线之间互相独立,不会互相缠绕,互相影响,有利于不同导线的独立操作,也有利于导线的维护。同时,这样的结构设计能够将导线大部分都收纳到桌子的导线槽内,使导线露在导线槽外的长度最小化,避免了导线影响桌子下方和桌面的整洁,避免脚踢到导线将其破坏,有利于线路的维护和保持导线的整洁。

进一步优选为:所述第一弹性片为波浪形,第一弹性片一端与第一导线槽固定连接,第一弹性片的凹下去部分抵触在第一导线槽内壁,第一弹性片的拱起部分与第一导线槽内壁构成可以使导线穿过的限位孔。

采用上述结构,导线能够通过弹性片来固定位置,限位孔将导线限制在一定范围内不至于影响其他导线的安装,安装后不同导线之间互相独立,有助于线路的维护,波浪型的设置也有助于保护导线不受破坏。

进一步优选为:每个第一弹性片上有3个所述限位孔,限位孔的孔径从第一弹性片的固定连接端到相对的另一端逐渐减小。

采用上述结构,不同孔径的限位孔可以供不同直径的导线选择合适的限位孔穿过,不至于因为太松达不到固定的效果也不至于因为压得太紧破坏导线,同时,限位孔之间互相独立,进一步有助于导线之间互相独立。

进一步优选为:所述第二弹性片的形状和大小与第一弹性片一致。

采用上述结构,在生产和安装弹性片时可以用相同的工艺,简化了生产。

进一步优选为:所述空心桌腿由桌腿本体和第一翻盖铰接构成,所述第二导线槽上铰接有与之配合使用的第二翻盖。

采用上述结构,翻盖的设置有三个作用,一是用来防尘,二是用来保护线路,三是便于导线安装。

进一步优选为:所述进线孔设在空心桌腿下部靠近地面处,进线孔为圆形,由设置在桌腿本体上的半圆和设置在第一翻盖上的半圆共同构成。

采用上述结构,在安装时不需要将用电线穿过进线孔,只需打开第一翻盖,安装完成后再合上翻盖,就能形成进线孔,避免了因为用电线插头过大难以穿过进线孔的情况。

进一步优选为:所述第一弹性片在第一导线槽内从下至上等间距整齐排列成2列;所述第二弹性片在第二导线槽内等间距整齐排列成若干列。

采用上述结构,使得导线能够沿直线走线,互相独立,清楚整洁,并且设置简单,打开翻盖以后,内部结构也具有美观的效果。

进一步优选为:所述第二导线槽内还设有若干导线柱,导线柱的形状为“T”型,导线柱按点阵整齐排列。

采用上述结构,当导线的长度特别长,仅用弹性片固定没办法完成布线的时候,可以先在导线柱上缠绕,增大走线路程,有利于长导线的布线,“T”型的设置是防止导线从导线柱上端脱出。

进一步优选为:所述弹性片在第二导线槽内靠近桌子中心的一侧且沿第二导线槽排成一列,导线柱在第二弹性片旁边沿轴向排成三列。

采用上述结构,可以满足多种不同长度导线的布线需求,不仅增大了导线在导线槽内的路线,有利于长导线的布线,也有利于将远离出线孔一侧进入的导线引导到出线孔。

综上所述,本实用新型具有以下有益效果:1、导线用弹性片固定,导线与导线之间互相独立,不会互相影响,有利于不同导线的独立操作;2、大部分导线都能被收纳到桌子的导线槽内,使导线露在导线槽外的长度最小化,避免了导线影响桌子下方和桌面的整洁,有利于线路的维护和保持导线的整洁;3、导线柱配合弹性片使用,共同增大了导线在导线槽内的走线路径,有利于长导线的安装。

附图说明

图1是实施例的整体结构示意图,示出了桌子的整体结构以及部件之间的连接方式;

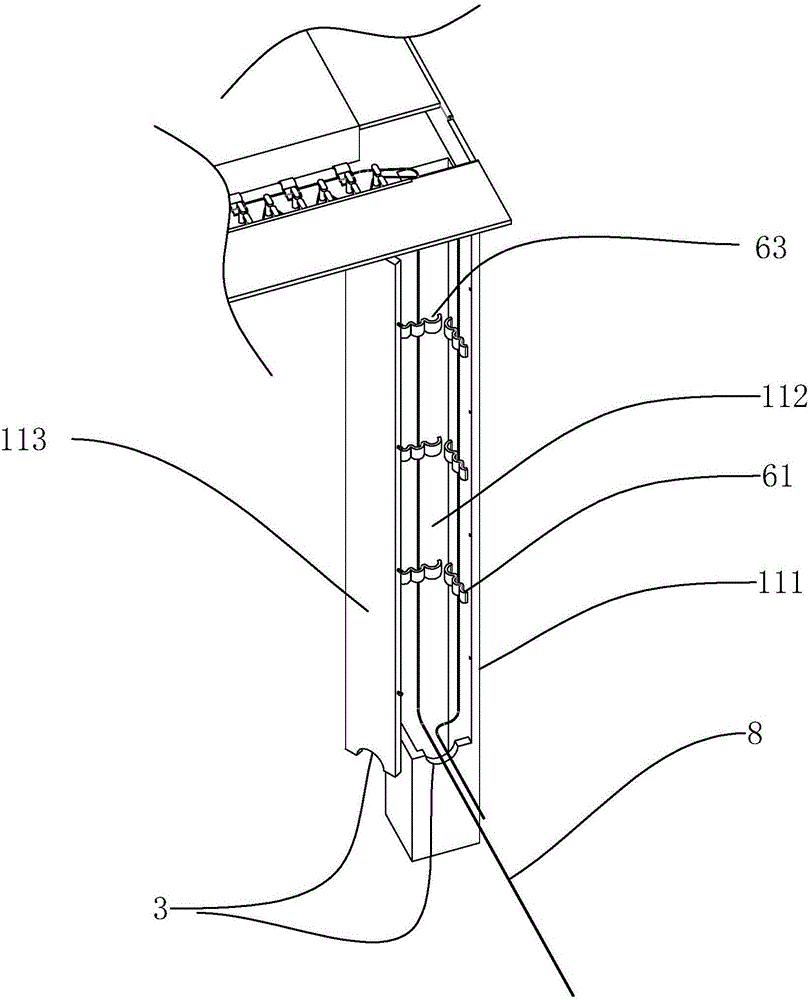

图2是实施例的桌腿部分放大示意图,示出了第一翻盖和第一导线槽内部结构;

图3是实施例的第二导线槽放大示意图,示出了第二翻盖和第二导线槽内部结构。

图4是第二导线槽的截面放大示意图,示出了弹性片和导线柱的结构。

图中,1、桌腿;2、桌面;21、第二导线槽;22、第二翻盖;11、空心桌腿;111、桌腿本体;112、第一导线槽;113、第一翻盖;3、进线孔;4、连接孔;5、出线孔;61、第一弹性片;62、第二弹性片;63、限位孔;7、导线柱;8导线。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释,其并不是对本实用新型的限制,本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改,但只要在本实用新型的保护范围内都受到专利法的保护。

一种带导线槽的桌子,如图1所示,包括桌面2和4条桌腿1。远离人体的两条桌腿1均为空心结构,内设第一导线槽112(参见图2),另外两条桌腿1为实心结构。桌面2上除了人体所在边沿的另外三个边沿均设有第二导线槽21,空心桌腿11下方设有有进线孔3,上方有连接孔4(参见图3),连接孔4连通第一导线槽112和第二导线槽21,第二导线槽21的一侧设有出线孔5。导线从进线孔3进入,经由第一导线槽112,连接孔4和第二导线槽21,从出线孔5穿出并连接用电器。

具体地,如图2所示,空心桌腿11截面为正方形,包括桌腿本体111和第一翻盖113,二者组成的空心结构构成第一导线槽112,二者通过第一铰接部连接,第一铰接部的连接轴方向与桌腿1长轴方向一致。桌腿1下部靠近地面处设有进线孔3,进线孔3位于第一翻盖113下方,进线孔3为圆形,由设在桌腿本体111上的半圆和设在第一翻盖113上的半圆共同构成。桌腿本体内部从下至上设有两列第一弹性片61,用于固定导线。第一弹性片61为波浪形,第一弹性片61一端与第一导线槽112内壁固定连接,第一弹性片61的凹下去部分抵触在第一导线槽112内壁,第一弹性片61的拱起部分与第一导线槽112内壁构成可以使导线穿过的限位孔63。每个第一弹性片61上有3个限位孔63,限位孔63的孔径从第一弹性片61的固定连接端到相对的另一端不断减小。

如图3所示,桌面2上除了人体所在边沿的另外三个边沿均设有第二导线槽11,第二导线槽11靠近桌面2中心一侧的侧边上开设有4个出线孔5。第二导线槽11底部靠近桌面2中心的一侧沿长轴方向排列有一列第二弹性片62,第二弹性片62的固定端靠近桌面1中心的一侧。第二弹性片62的形状大小与第一弹性片61一致。第二导线槽内靠近桌子边沿的部分设有若干导线柱7,导线柱7为“T”型(参见图4),导线柱7在第二导线槽21底面上按点阵整齐排列。第二导线槽21上设有与之配合使用的第二翻盖22,第二翻盖22与桌面2通过第二铰接部连接,第二铰接部连接轴方向为第二导线槽21长轴方向,连接处为靠近桌子外边缘一侧。

在使用时,打开第一翻盖113,将导线放入进线孔3的位置。由于进线孔3为圆形,在桌腿本体111和第一翻盖113上各有一半,在安装时不需要将用电线穿过进线孔3,只需打开第一翻盖113,安装完成后再合上第一翻盖113,就能形成进线孔3,避免了因为用电线插头过大难以穿过进线孔3的情况。接着,将导线依次嵌入第一导线槽112中第一弹性片61的限位孔63内,可以首先将直径较大的导线嵌入孔径最大的限位孔63内。将导线从连接孔4穿出后进入第二导线槽21,进入第二导线槽21后可以根据导线的长度选用合适的布线路径。若导线长度较短,可以将导线直接从靠近桌子中心一侧的一列第二弹性片62中的限位孔63中穿过,然后从出线孔5穿出,连接用电器。若导线长度较长,可以选择先将导线在靠近桌子外边缘一侧的导线柱7上缠绕,增长导线的走线路径,再将其从出线孔5穿出,连接用电器。

第一根导线布线完成后,再进行第二根导线的布置,将第二根直径较小的导线嵌入弹性片只需要将弹性片抬起较小的高度,由于第一根导线已经被固定在导线槽内,这样的高度不会使第一根导线脱出。若两根导线均较粗,也可以使用另外一列弹性片。这样导线之间互相分开,互不影响,有利于线路的整洁,也有利于线路维护。依次布置好所需线路后,将第一翻盖113和第二翻盖22盖上,这样就将导线隐藏在导线槽内,不会影响桌面2和桌子底下的整洁。
