一种拖把拧干装置的制作方法

本实用新型涉及一种拖把拧干装置。

背景技术：

拖把是大厦或商场的清洁工清理卫生必备的清洁用品，但是拖把脱水一直都是一个令人困扰的问题，传统的拖把脱水方法是用手拧干拖布或用脚踩压拖布，更有些人将拖把放到水桶上端的滤水筐里，然后用力挤压和旋转拖把，使拖把里面的水流出。上述的方法对于用于家庭清洁的拖把效果比较明显，但是对于用于大厦或商场清洁的拖把则效果不够突出，一方面因为用于大厦或商场清洁的拖把的拖布比较宽还很厚，用手拧或用脚踩拖布都很费力气，且需要多次作用才能达到脱水效果；另一方面在大厦或商场清洁时，由于拖布内吸存有大量水分，脱水时产生大量的污水却不能重复利用，导致水资源的浪费。

技术实现要素：

本实用新型的目的在于：提供一种提高拖布脱水效率的拖把拧干装置，同时能提高水资源的利用效率。

为了实现上述实用新型目的，本实用新型提供了一种拖把拧干装置，其包括一清洁桶和一对夹板，清洁桶内架设有导轨，一对夹板分别为固定夹板和活动夹板，固定夹板固定在导轨上，活动夹板可滑动地支承在导轨上；清洁桶内设有弹性元件，弹性元件一端固定在清洁桶内，弹性元件另一端与活动夹板的一侧固定连接，活动夹板的另一侧与一钢绳的一端固定连接。

作为本实用新型的一种改进，所述清洁桶外壁设有脚踏，脚踏的一端铰接在清洁桶外壁上、另一端悬空，钢绳的另一端固定在脚踏的另一端上。

作为本实用新型的一种改进，所述夹板包括若干个竖板和将若干个竖板固定连接在一起的固定板，位于最外两侧的竖板的端面固定有支撑臂，支撑臂支承在导轨上，竖板之间留有间隙作为水流通道。

进一步地，所述夹板的竖板在相背向面固定有横向的加固条。

作为本实用新型的一种改进，所述夹板包括一固定板，固定板两侧设有相对向弯曲的弧形爪，弧形爪数量为若干个，若干个弧形爪竖向分布在固定板上且弧形爪之间相互间隔一定距离，固定板的两侧还设有支撑臂，支撑臂支承在导轨上。

进一步地，固定夹板上的弧形爪与活动夹板上的弧形爪相互错开，从而使得在固定夹板与活动夹板夹紧靠拢时，固定夹板上的弧形爪与活动夹板上的弧形爪错位抱合在一起。

作为本实用新型的一种改进，所述清洁桶内安装有固定架，导轨固定在固定架上，弹性元件一端固定在固定架上、另一端与活动夹板的一侧固定连接。

作为本实用新型的一种改进，所述清洁桶外壁设有支撑架，脚踏的一端铰接在支撑架、另一端悬空。

作为本实用新型的一种改进，所述清洁桶底部装有排水水龙头。

进一步地，所述的弹性元件为弹簧。

进一步地，所述清洁桶底面安装有滚轮。

与现有技术相比，本实用新型通过固定夹板和活动夹板相互作用能快速将拖布脱水，而且只需要使用人员踩踏脚踏即能完成脱水工作，方便快捷，提高了拖布脱水效率；另一方面清洁桶能将拖布的脱水重复利用，提高了水资源的利用效率。

附图说明

下面结合附图和具体实施方式，对本实用新型拖把拧干装置及其有益效果进行详细说明。

图1为本实用新型拖把拧干装置实施例一的立体图；

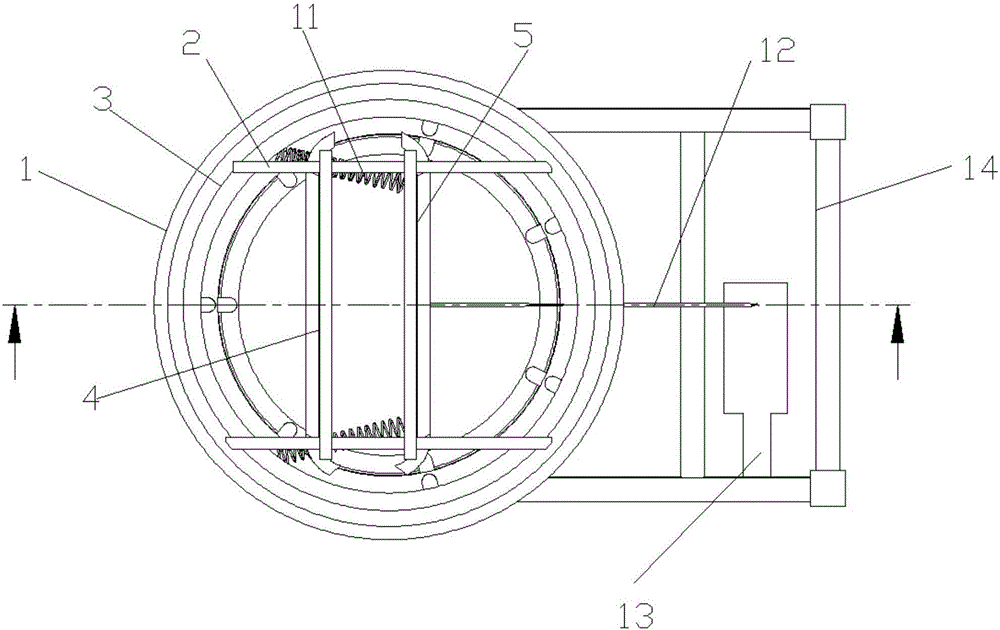

图2为图1的俯视图；

图3为图2的剖视图；

图4是本实用新型拖把拧干装置实施例二夹板的立体图；

图5位图4的正视图。

具体实施方式

为了使本实用新型的实用新型目的、技术方案及其有益技术效果更加清晰，以下结合附图和具体实施方式，对本实用新型进行进一步详细说明。应当理解的是，本说明书中描述的具体实施方式仅仅是为了解释本实用新型，并非为了限定本实用新型。

实施例一

请参考图1、2、3，本实用新型提供了一种拖把拧干装置，其包括一清洁桶1和一对夹板，清洁桶1内架设有导轨2，清洁桶1内安装有固定架3，导轨2固定在固定架3上。

一对夹板分别为固定夹板4和活动夹板5，固定夹板4固定在导轨2上，活动夹板5可滑动地支承在导轨2上。在本实施例中，夹板4、5包括若干个竖板6和将若干个竖板6固定连接在一起的固定板7，位于最外两侧的竖板6的端面固定有支撑臂9，支撑臂9支承在导轨2上，竖板6之间留有间隙8作为水流通道，而且夹板4、5的竖板6在相背向面固定有横向的加固条10用于加固夹板。在使用时，拖把的拖布放置在固定夹板与活动夹板之间，然后活动夹板与固定夹板夹紧靠拢从而将拖布脱水。

清洁桶1内设有弹性元件11，弹性元件11一端固定在固定架3上、另一端与活动夹板5的一侧固定连接，活动夹板5的另一侧与一钢绳12的一端固定连接。如图1、2、3所示，本实施例中，活动夹板5位于固定夹板4的另一侧(也即是右侧)，此时弹性元件11使得活动夹板5与固定夹板4夹紧靠拢。

在本实施例中，弹性元件11为弹簧，容易想到的是，弹性元件也可以是橡胶等。在未使用前，活动夹板与固定夹板在弹簧的作用下是夹紧靠拢的状态，当使用时，使用人员用力牵拉钢绳将活动夹板与固定夹板拉开，将拖把的拖布放置在活动夹板与固定夹板之间，然后松开钢绳，活动夹板在弹簧回复拉力的作用下向固定夹板靠拢从而将拖布脱水。

容易想到的是，活动夹板5也可以位于固定夹板4的一侧(也即是左侧)，当活动夹板5位于固定夹板4的左侧时，活动夹板5与固定夹板4处于自然分开状态，使用时先将拖把的拖布放置在活动夹板与固定夹板之间，当使用人员用力牵拉钢绳时，活动夹板在钢绳作用下与固定夹板夹紧靠拢，从而将拖布脱水。因此上述改变也是落入本实用新型的权利要求的保护范围内。

在本实施例中，为了提高拧干装置的脱水效率，所述清洁桶1外壁设有脚踏13，清洁桶1外壁设有支撑架14，脚踏13的一端铰接在支撑架14、另一端悬空，钢绳12的另一端固定在脚踏13的另一端上。脚踏装置可以减少使用人员的作用力，既省力又提高脱水效率。

在本实施例中，清洁桶1底部装有排水水龙头15，用于将清洁桶内的污水排掉。为了方便移动，清洁桶1底面安装有滚轮19。

实施例二

请参考图4和5，本实施例与实施例一的作用原理相同，其与实施例一不同的是夹板的结构，具体地，在本实施例中，夹板4、5包括一固定板16，固定板16两侧设有相对向弯曲的弧形爪17、18，弧形爪17、18数量为若干个，若干个弧形爪17、18竖向分布在固定板16上且弧形爪17、18之间相互间隔一定距离，固定板16的两侧还设有支撑臂19，支撑臂19支承在导轨2上。为了使固定夹板与活动夹板之间接触面更大夹紧力更强，固定夹板4上的弧形爪17与活动夹板5上的弧形爪18相互错开，从而使得在固定夹板4与活动夹板5夹紧靠拢时，固定夹板4上的弧形爪17与活动夹板5上的弧形爪15错位抱合在一起。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行适当的变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
