装扫把机的制作方法

本实用新型涉及一种加工设备，特别是一种加工扫把的设备。

背景技术：
：

在西北地区广袤的荒野里到处都生长一种芨芨草，它的茎杆细长、笔直又坚硬，靠近根部的直径3-4毫米，高度长到一米左右。无论是在农村还是城镇，各族人民都是普遍使用以它制成的扫把，做为清扫工具。扫把的制作是将芨芨草从根部收割回来，用铁丝把蹲齐的一簇芨芨草从根部扎紧，再将细木棍一端削尖，从芨芨草扎紧的根部打进去，作为扫把的手柄。这种扫把都是手工制作，要求根部扎得很紧，要不然使用中很容易手柄脱落。手工制作扫把不仅进度慢，耗费体力多，质量难以显著提高。

技术实现要素：
：

本实用新型的目的是设计一种装扫把机，利用液压机构的强大压力进行装固扫把条和扫把杆。省力又高效，克服了现有技术中存在的问题。装扫把机所用的技术方案是这样的：装扫把机，由液压机构、装扫把条机构、装扫把杆机构组成。由电机与液压油泵带动的油缸成为整机的工作动力。扫把头固定座通过操纵踏板、拉环、加力杆压紧扫把头上的固定环。装扫把条机构包括推管、与推管铰接的装条管和与装条管插接的锥形头。将装条管放在水平位置，装条管前面插入锥形头。油缸可通过推管将锥形头和装条管压入扫把头的固定环内，此时取出锥形头，在装条管内插满扫把条，之后油缸带动装条管退出扫把头，装条管内的扫把条即被装固在固定环中。装扫把杆机构包括推管以及装入推管中的扫把杆、扫把杆前端插接的锥形帽。在扫把条填装充分后，将与推管铰接的装条管向上抬起，再将扫把杆放入推管内，在扫把杆前端带好锥形帽，油缸推动锥形帽和扫把杆进入扫把头内，取下锥形帽，扫把杆固定在扫把头上。

在扫把头固定座中装有两个上下相对的卡口，两个卡口的半圆缺口上均有卡固扫把头的固定环的凹槽。

推管在油缸的带动之下，依托在导槽内滑动的滑块前后移动，推管前部有导向托做方向定位。

装扫把机利用液压机构的强大压力进行装固扫把条和扫把杆。因此扫把条和扫把杆都装的非常紧，在使用中扫把条不脱落，也不掉扫把杆，因此使用寿命很长。节省体力同时又使生产效率提高很多倍。因此它成为加工扫把的专用机械。

附图说明：

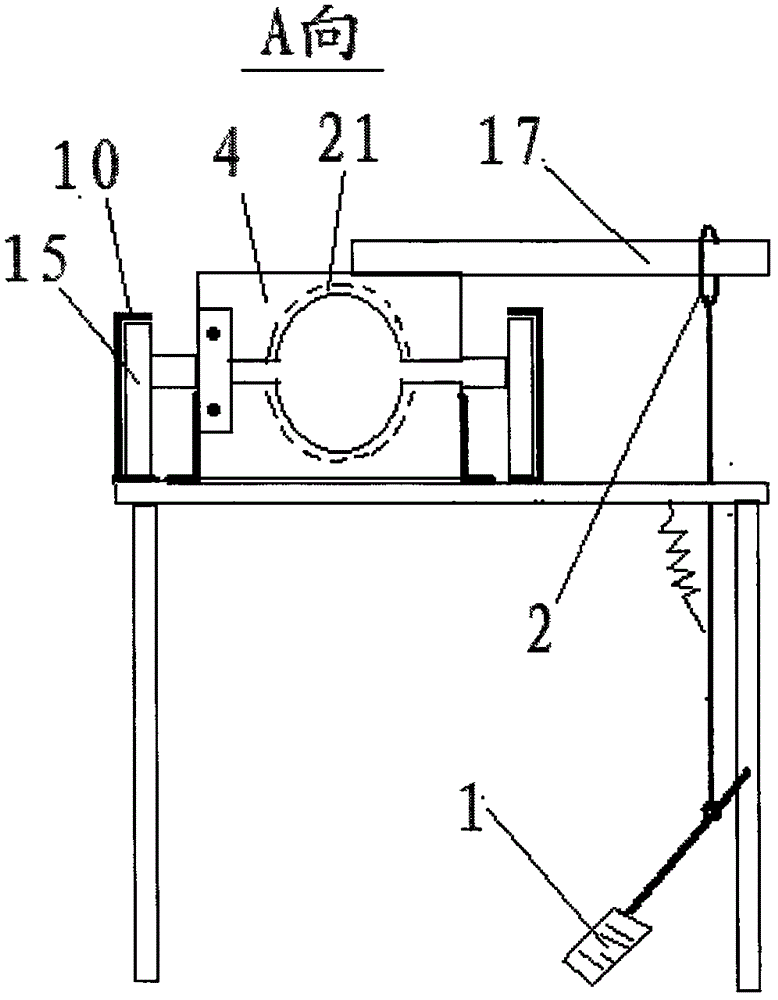

图1是装扫把机的结构示意图。图2是图1的A向视图，显示拖把头固定座的结构示意图。图3是扫把头、扫把杆以及装扫把杆所用锥形套的作用关系示意图。

具体实施方式：

下面结合附图作进一步的说明。

如附图所示，装扫把机，由液压机构、装扫把条机构、装扫把杆机构组成。电机12带动液压油泵13，把油箱11的油通过分配器16送到液压油缸14，形成装扫把的工作动力。先要用扫把头固定座4将扫把头固定在机架上，扫把头固定座4是两个相铰接的、上下相对的卡口，两个卡口的半圆缺口上均有卡固扫把头3的固定环18的凹槽。通过操纵踏板1、拉环2、加力杆17压紧固定环18，往固定环中插装扫把条。装扫把条机构包括推管9、与推管铰接的装条管6和与装条管插接的锥形头7。将装条管放在水平位置，装条管前面插上锥形头，用分配器操纵杆5使油缸14推动推管将锥形头和装条管压入扫把头固定环内的扫把条中间。拨开扫把头上的扫把条，取下锥形头，在装条管内插满新添加的扫把条。之后油缸使装条管退出扫把头，装条管内的扫把条即被固装在固定环中。反复这一动作，把扫把条在固定环内装充足，然后装扫把杆。装扫把杆机构包括推管9、装入推管中的扫把杆20、扫把杆前端插接的锥形帽19。先把与推管9铰接的装条管6向上抬起，再将扫把杆20放入推管内。在扫把杆一端有事先加工好的锥形头，给这个锥形头带好锥形帽。用油缸推动推管，使扫把杆和锥形帽进入扫把头内。取下锥形帽准备反复利用，而扫把杆就固定在扫把头内。

扫把头固定座4是两个上下相对的卡口，两个卡口的半圆缺口上均有卡固扫把头3的固定环18的凹槽21。扫把头固定座的下位的卡口固定在机架上。

推管9在油缸14的带动之下，依托在导槽10内滑动的滑块15前后移动，推管前部有导向托8做方向定位，使推管中心线对准固定环的圆心。
