一种折叠支架和一种折叠台的制作方法

本实用新型涉及一种折叠支架和一种折叠台。

背景技术：

现有的折叠台一般是在台面的底面设置至少两个折叠脚架，每个折叠脚架通过如图1所示的折叠支架1实现支撑和折叠。该种折叠支架主要由底座11和U型连接杆12组成，底座11上设有滑槽111，且滑槽的一端设有锁定槽孔112；U型连接杆12与折叠脚架连接，其U型端则以可滑动方式穿设在滑槽中。当折叠脚架处于支撑台面状态时，则U型连接杆的U型端沿滑槽滑动到锁定槽孔中，实现折叠脚架支撑状态的锁定；而当折叠脚架处于折叠状态时，则U型连接杆的U型端离开锁定槽孔并滑动至滑槽的另一端。但是，此种结构的折叠支架使折叠脚架处于支撑台面状态时仍然有5-10厘米的摆动幅度，使折叠台的平稳性较差。而且，需要较大力气并掌握一定的技巧才能实现折叠支架的折叠收起。

技术实现要素：

本实用新型的第一个目的在于提供一种折叠支架，以解决现有技术的不足之处。

本实用新型的第二个目的在于提供一种采用上述折叠支架的折叠台。

为达到第一个目的，本实用新型采用如下技术方案：

一种折叠支架，包括底座和U型连接杆，所述底座上设有滑槽，所述滑槽的一端设有锁定槽孔，所述U型连接杆的U型端以可滑动方式穿设在滑槽中；还包括：一外盖，所述外盖通过一设在底座中的转轴以可转动方式活动扣合在底座上，且所述外盖的一端对应所述锁定槽孔设有卡口；和一复位弹簧，所述复位弹簧设置在所述底座和外盖之间，用以为外盖另一端受按压而转动时提供复位动力。

进一步，所述转轴横向架设在所述底座的中部，所述外盖的中部通过该转轴与所述底座连接。

进一步，所述复位弹簧为一扭簧，所述扭簧套设在转轴中，其一个扭臂压住所述底座端面的下面，其另一个扭臂穿过所述底座端面并压住所述外盖端面的下面。

进一步，所述卡口两侧设有锁定唇边。

为达到第二个目的，本实用新型采用如下技术方案：

一种折叠台，包括台面，所述台面之底面设有至少两个折叠脚架，对应每个折叠脚架设有一个折叠支架；所述折叠支架采用如上述的折叠支架，每个折叠支架的底座安装在所述台面之底面，其U型连接杆与一个折叠脚架铰接。

进一步，所述台面之底面铰接一折叠挡板，对应所述折叠挡板之折叠位置设有一限位把手。

进一步，对应每个折叠脚架之折叠位置设有脚架锁定胶。

本实用新型的折叠支架结构简单、操作方便，能实现折叠脚架的精准限位。而本实用新型的折叠台，平稳性好，左右摆动幅度在5厘米之内。

附图说明

图1是现有一种折叠支架的结构示意图。

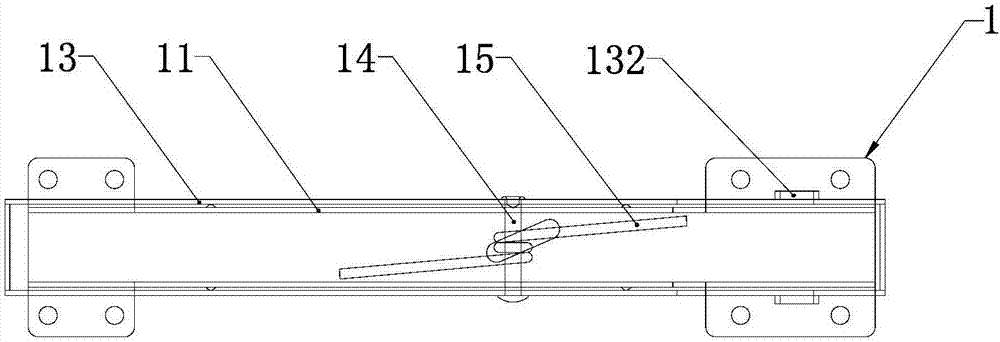

图2是本实用新型所述折叠支架的结构示意图。

图3是本实用新型所述折叠支架的结构分解图。

图4是本实用新型所述折叠台之折叠挡板处于使用状态的主视结构示意图。

图5是本实用新型所述折叠台之折叠挡板处于折叠状态的仰视结构示意图。

图中：

1—折叠支架；11—底座；111—滑槽；112—锁定槽孔；12—U型连接杆；13—外盖；131—卡口；132—锁定唇边；14—转轴；15—扭簧；2—台面；21—限位把手；22—脚架锁定胶；3—折叠脚架；4—折叠挡板。

现结合附图和实施例对本实用新型作进一步详细说明。

具体实施方式

如图1至图3所示，本实用新型所述的折叠支架1，由底座11、U型连接杆12、外盖13、转轴14和扭簧15组成。所述的底座11上设有滑槽111，滑槽的一端设有锁定槽孔112。U型连接杆12的U型端以可滑动方式穿设在滑槽111中。转轴14横向架设在底座11的中部。外盖13的中部通过转轴14以可转动方式活动扣合在底座11上，且外盖的一端对应锁定槽孔112设有卡口131，卡口的两侧锁定唇边132。扭簧15套设在转轴14中，其一个扭臂压住底座端面的下面，其另一个扭臂则穿过底座端面并压住外盖端面的下面。

本折叠支架用于组装折叠台时，其底座11安装固定在折叠台台面的底面，其U型连接杆则与折叠台的一个折叠脚架铰接。

如图4和图5所示，本实用新型所述的折叠台，主要由一个台面2、两个折叠脚架3、两个上述的折叠支架1和折叠挡板组成。其中，两个折叠脚架分别安装在台面的左右两侧。每个折叠支架的底座安装固定在台面的底面，其U型连接杆则与一个折叠脚架铰接。折叠挡板为两折结构，其一端铰接在台面的底面。此外，台面底面对应该折叠挡板折叠状态的位置设有限位把手21；对应每个折叠脚架折叠状态的位置设有脚架锁定胶22。

本折叠台需要打开使用时，使折叠支架的U型连接杆的U型端沿滑槽滑动到锁定槽孔中，此时，折叠脚架处于支撑状态，且由于扭簧力的作用下，外盖的卡口卡住U型连接杆的U型端，使U型连接杆精准的锁定在锁定槽孔中，不容易发生移位，保证了折叠台的平稳性。当需要使用折叠挡板时，只需旋动限位把手解除其对折叠挡板的限位，折叠挡板即可展开。

本折叠台需要折叠收藏时，按动外盖的另一端使外盖转动，则其上的卡口解除对U型连接杆U型端的卡制，此时只需轻轻扳动折叠脚架，使U型连接杆U型端离开锁定槽孔沿滑槽滑动，则折叠脚架移动到折叠状态并卡在脚架锁定胶中。再把折叠挡板折起用限位把手锁定，即可完成整张折叠台的收折。
