一种折叠式五星脚的制作方法

本实用新型属于支撑装置的底座结构技术领域，尤其涉及一种折叠式五星脚。

背景技术：

转椅脚，又称五星脚，是转椅、办公椅的常用配件，用以安装升降气缸并支撑转椅，现有的转椅脚通常为放射性的整体式结构，这样一方面当其中一个腿臂出现损坏时，就需要将整个五星脚进行更换，造成不必要的浪费，另一方面，其整体式结构占用空间大，尤其是在存放或者装箱运输时，浪费空间多，运输成本高，增加了企业的支出。现有的易拆装折叠的五星脚虽然容易收拢折叠，但是都不同程度的降低了五星脚的使用强度，此外现有产品中，收拢折叠后的支脚容易发生与中心体脱落分离的现象，给下一次安装增加了不必要的繁琐操作，另外现有的五星脚在收拢后也容易发生意外打开影响使用的问题。

专利公开号为CN 105124963 A、公开日为2015.12.09的中国发明专利公开了一种可收纳五星脚，包括中心体以及设置于中心体上的腿臂，所述中心体上设有与腿臂对应的安装部，所述腿臂与安装部铰接，所述中心体上设有限制腿臂转动的限位机构，通过将腿臂与中心体的连接方式设置成铰接，且腿臂通过限位机构实现限位固定。

但是该五星脚存在容易折断，不方便存放和运输的问题。

技术实现要素：

本实用新型的目的是提供一种折叠式五星脚，其能较好地收拢折叠，而且保持收拢状态不意外打开，本实用新型具有结构简单牢靠，连接强度大，收拢折叠操作方便以及收拢状态稳定不易发生意外打开的优点，以方便五星脚的存放和运输。

本实用新型解决上述问题采用的技术方案是：一种折叠式五星脚，包括设有安装孔的中心体以及设置在所述中心体上的五个支脚，其特征在于：还包括设置在所述中心体上的第一安装槽、第二安装槽、设置在所述支脚上分别安装在所述第一安装槽、第二安装槽内的第一安装块、第二安装块，用于将所述第一安装块以及第二安装块分别连接在所述第一安装槽以及第二安装槽内的连接单元、固定单元以及用于防止所述支脚在收拢后和所述中心体进行防张开的防张开单元。

该设置中通过所述连接单元以及固定单元完成所述五星脚的展开安装，并使得所述五星脚具有较好的连接强度，保证其实用性，所述防张开单元用于所述支脚收拢折叠后使得所述中心体与所述支脚仍然能够连接卡合以保持收拢状态，一方面可以方便下一次的安装，即只要将所述防张开单元的卡合状态解除再旋转展开即可，另一方面，所述五星脚收拢状态的固定保持，使得所述五星脚在存放和运输过程中不会发生意外打开的问题，这进一步提高了所述五星脚的适用范围。

进一步优选的技术方案在于：所述连接单元包括设置在所述第一安装槽以及第二安装槽内的连接圆块、设置在所述第一安装块以及第二安装块外侧面上的安装块凸起、设置在所述安装块凸起上用于所述连接圆块连接安装时穿过的直腔道部以及设置在所述安装块凸起上位于所述直腔道部末端用于安装所述连接圆块的半圆形槽部。

进一步优选的技术方案在于：所述连接单元还包括设置在所述第一安装槽以及第二安装槽内当所述第一安装块以及第二安装块连接时进行辅助连接的辅助连接圆块，设置在所述第一安装块以及第二安装块内侧面上的安装块内凸起，设置在所述安装块内凸起上用于安装所述辅助连接圆块的弧形槽部。

该设置中通过所述连接圆块和所述半圆形槽部以及所述辅助连接圆块和所述弧形槽部在内的两组对应安装结构，使得所述支脚在所述中心体上能够有效对准，使得所述支脚的安装更加精准有效。

进一步优选的技术方案在于：所述固定单元包括设置在所述连接圆块上位于下部的限位块以及设置在所述安装块凸起上用于所述支脚展开后与所述限位块进行限位固定的限位块阻挡部，设置在所述第一安装槽以及第二安装槽内的辅助限位块以及设置在所述安装块内凸起上用于与所述辅助限位块进行限位固定的辅助限位块阻挡部。

进一步优选的技术方案在于：所述固定单元还包括设置在所述第一安装槽以及第二安装槽内用于所述支脚展开后与所述第一安装块以及第二安装块进行限位固定的安装块顶块。

该设置中通过所述限位块和所述限位块阻挡部、所述辅助限位块和所述辅助限位块阻挡部以及所述安装块顶块和所述第一、第二安装块三组限位固定机构，从所述支脚的不同位置进行限位固定，大大加强了所述五星脚的连接强度和可靠性。

进一步优选的技术方案在于：所述防张开单元包括设置在所述安装块凸起上用于所述支脚收拢后与所述限位块进行卡合连接的卡槽。

进一步优选的技术方案在于：所述卡槽包括设置在所述安装块凸起上异于所述限位块阻挡部一侧的卡槽凸起块以及设置在所述卡槽凸起块内侧用于所述支脚收拢后收纳所述限位块以进行卡合防张开的卡槽主体。

该设置中所述限位块在所述支脚收拢折叠后将所述限位块的尖端经过所述卡槽凸起块处并致使后者发生略微变形最终将所述限位块卡在所述卡槽主体内，完成所述五星脚收拢折叠后不容易发生意外打开的目的，使得所述五星脚具有实用高效的特点。

进一步优选的技术方案在于：所述直腔道部包括设置在所述半圆形槽部两侧靠近所述卡槽一侧的腔道第一侧边以及靠近所述限位块阻挡部一侧的腔道第二侧边，所述腔道第一侧边的长度大于所述腔道第二侧边的长度。

进一步优选的技术方案在于：所述安装块凸起上设有为所述卡槽与所述限位块进行收纳卡合并发生卡合变形时提供变形空间的安装块凸起处开槽。

进一步优选的技术方案在于：所述安装块凸起处开槽呈圆弧状均匀设置在所述安装块凸起上。

本实用新型能较好地收拢折叠，而且保持收拢状态不意外打开，本实用新型具有结构简单牢靠，连接强度大，收拢折叠操作方便以及收拢状态稳定不易发生意外打开的优点，以方便五星脚的存放和运输。

附图说明

图1为本实用新型的结构示意图。

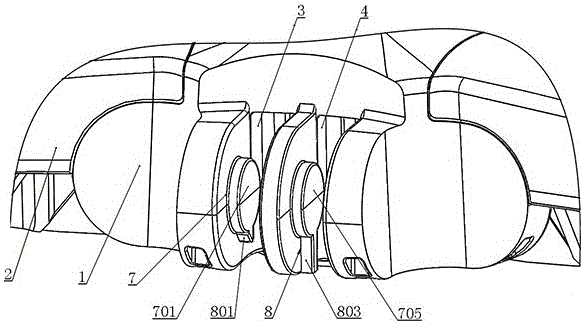

图2为本实用新型中第一安装槽以及第二安装槽内的结构示意图。

图3为本实用新型中安装块顶块的位置结构示意图。

图4为本实用新型中安装块凸起处的结构示意图。

图5为本实用新型中安装块内凸起处的结构示意图。

具体实施方式

以下所述仅为本实用新型的较佳实施例，并非对本实用新型的范围进行限定。

实施例：如附图1、2、3、4以及附图5所示，一种折叠式五星脚，包括设有安装孔的中心体1以及设置在所述中心体1上的五个支脚2，还包括设置在所述中心体1上的第一安装槽3、第二安装槽4，设置在所述支脚2上与所述第一安装槽3以及第二安装槽4相对应的第一安装块5、第二安装块6，设置在所述第一安装槽3以及第二安装槽4内用于所述第一安装块5以及第二安装块6与所述第一安装槽3以及第二安装槽4连接的连接单元7、固定单元8以及用于所述支脚2收拢后进行卡合固定的防张开单元9，通过所述连接单元7以及固定单元8完成所述五星脚的展开安装，并使得所述五星脚具有较好的连接强度，保证其实用性，所述防张开单元9用于所述支脚8收拢折叠后使得所述中心体1与所述支脚2仍然能够连接卡合以保持收拢状态，一方面可以方便下一次的安装，即只要将所述防张开单元9的卡合状态解除再旋转展开即可，另一方面，所述五星脚收拢状态的固定保持，使得所述五星脚在存放和运输过程中不会发生意外打开的问题，这进一步提高了所述五星脚的适用范围。

所述连接单元7包括设置在所述第一安装槽3以及第二安装槽4内的连接圆块701、设置在所述第一安装块5以及第二安装块6外侧面上的安装块凸起702、设置在所述安装块凸起702上用于所述连接圆块701连接安装时穿过的直腔道部703以及设置在所述安装块凸起702上位于所述直腔道部703末端用于所述连接圆块701在所述第一安装块5以及第二安装块6进行连接的半圆形槽部704。所述连接单元7还包括设置在所述第一安装槽3以及第二安装槽4内当所述第一安装块5以及第二安装块6连接时进行辅助连接的辅助连接圆块705，设置在所述第一安装块5以及第二安装块6内侧面上的安装块内凸起706，设置在所述安装块内凸起706上用于所述第一安装块5以及第二安装块6连接时与所述辅助连接圆块705进行连接安装的弧形槽部707，通过所述连接圆块701和所述半圆形槽部704以及所述辅助连接圆块705和所述弧形槽部707在内的两组对应安装结构，使得所述支脚2在所述中心体1上能够有效对准，使得所述支脚2的安装更加精准有效。

所述固定单元8包括设置在所述连接圆块701上位于下部的限位块801以及设置在所述安装块凸起702上用于所述支脚2展开后与所述限位块801进行限位固定的限位块阻挡部802，设置在所述第一安装槽3以及第二安装槽4内的辅助限位块803以及设置在所述安装块内凸起706上用于与所述辅助限位块803进行限位固定的辅助限位块阻挡部804。所述固定单元8还包括设置在所述第一安装槽3以及第二安装槽4内用于所述支脚2展开后与所述第一安装块5以及第二安装块6进行限位固定的安装块顶块805，通过所述限位块801和所述限位块阻挡部802、所述辅助限位块803和所述辅助限位块阻挡部804以及所述安装块顶块805和所述第一、第二安装块三组限位固定机构，从所述支脚2的不同位置进行限位固定，大大加强了所述五星脚的连接强度和可靠性。

所述防张开单元9包括设置在所述安装块凸起702上用于所述支脚2收拢后与所述限位块801进行卡合连接的卡槽901。所述卡槽901包括设置在所述安装块凸起702上异于所述限位块阻挡部802一侧的卡槽凸起块90101以及设置在所述卡槽凸起块90101内侧用于所述支脚2收拢后收纳所述限位块801以进行卡合防张开的卡槽主体90102，所述限位块801在所述支脚2收拢折叠后将所述限位块801的尖端经过所述卡槽凸起块90101处并致使后者发生略微变形最终将所述限位块801卡在所述卡槽主体90102内，完成所述五星脚收拢折叠后不容易发生意外打开的目的，使得所述五星脚具有实用高效的特点。

所述直腔道部703包括设置在所述半圆形槽部704两侧靠近所述卡槽901一侧的腔道第一侧边70301以及靠近所述限位块阻挡部802一侧的腔道第二侧边70302，所述腔道第一侧边70301的长度大于所述腔道第二侧边70302的长度。所述安装块凸起702上设有为所述卡槽901与所述限位块801进行收纳卡合并发生卡合变形时提供变形空间的安装块凸起处开槽902。所述安装块凸起处开槽902呈圆弧状均匀设置在所述安装块凸起702上。

上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型不限于上述实施方式，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种修改。这些都是不具有创造性的修改，只要在本实用新型的权利要求范围内都受到专利法的保护。
