一种带自动弹出滚轮桌子的制作方法

本实用新型涉及一种桌子，尤其涉及一种带自动弹出滚轮桌子。

背景技术：

桌子是常用的家具用品，如家家户户都有的餐桌，办公室里陈列的办公桌。我们在日常生活中常见到的桌子基本上都是桌腿与地面直接接触，这样可以保证桌子的平稳性；但是，这种结构的桌子在需要挪动搬运时，却需要花费不少的人力精力，特别是比较重的桌子，一个人根本无法完成挪动，或者在挪动过程中，对地面底板造成大的损伤。

技术实现要素：

为了克服现有技术的不足，本实用新型所要解决的技术问题是提供一种带自动弹出滚轮桌子，既可以平稳放置，又可以通过滚动移动桌子。

为解决上述技术问题，本实用新型的技术问题是通过以下技术方案实现的：

一种带自动弹出滚轮桌子，包括桌面和桌腿，所述桌腿的下部设置有中空结构，在中空结构内设置滚轮机构；所述滚轮机构包括齿条、弹射弹簧、限位块、止回齿条、止回齿条滑轨、复位弹簧、螺栓、螺母、滚轮和滚轮连接机构，所述弹射弹簧一端连接在桌腿的中空结构上部，另一端连接在齿条上，所述齿条上设置有中空轨道，所述限位块一部分连接在桌腿内，另一部分置于齿条的中空轨道中，齿条通过中空轨道沿限位块上下运动，所述滚轮通过滚轮连接机构连接在齿条的下方；所述止回齿条滑轨设置在桌腿的侧壁上，在止回齿条滑轨之间设置有止回齿条，所述止回齿条沿止回齿条滑轨的滑轨移动，所述止回齿条上连接有螺栓，所述螺栓穿过桌腿的侧壁，螺栓上套有复位弹簧和定位螺母，所述螺栓的头部和定位螺母在桌腿的外侧，所述复位弹簧位于止回齿条和桌腿的侧壁之间，在复位弹簧的作用下，止回齿条处于止回齿条滑轨的端部；所述齿条上的齿状结构和止回齿条的齿状结构相匹配。当滚轮底部与桌腿的下端部处于同一平面，并且止回齿条位于止回齿条滑轨的端部时，齿条上的齿状结构和止回齿条的齿状结构相匹配并相互咬合，当齿条上的齿状结构和止回齿条的齿状结构处于相互咬合状态时，齿条只能向下运动，止回齿条起到止回作用。在复位弹簧的作用下，所述齿条每向下运动一段距离时，齿条上的齿状结构和止回齿条的齿状结构总能相互咬合。通过向外拉动螺栓可以使得止回齿条解除止回作用。

本实用新型的一种带自动弹出滚轮桌子，通过设置可上下运动的滚轮机构，实现桌子即可平稳的静置，又可以方便地通过滚轮滚动移动到其他位置，克服了桌子挪动时费力的缺点；同时避免了在移动桌子时对地板或地面造成损伤。

附图说明

图1是一种带自动弹出滚轮桌子的结构示意图。

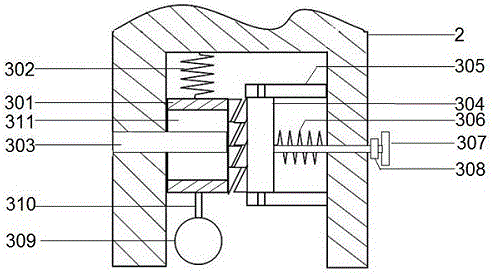

图2是滚轮机构的结构示意图。

图中1.桌面，2.桌腿，3.滚轮机构，301.齿条，302.弹射弹簧，303.限位块，304.止回齿条，305.止回齿条滑轨，306.复位弹簧，307.螺栓，308定位螺母，309.滚轮，310.滚轮连接机构。

具体实施方式

下面结合附图对本实用新型专利的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型专利的保护范围做出更加清楚明确的界定。

如图1所示，一种带自动弹出滚轮桌子，包括桌面1和桌腿2，在桌腿2的下部设置有中空结构，在中空结构内设置滚轮机构3。如图2所示，所述滚轮机构3包括齿条301、弹射弹簧302、限位块303、止回齿条304、止回齿条滑轨305、复位弹簧306、螺栓307、定位螺母308、滚轮309和滚轮连接机构310，所述弹射弹簧302一端连接在桌腿2的中空结构上部，另一端连接在齿条301上，所述齿条301上设置有中空轨道311，所述限位块303设置在齿条301的中空轨道中，齿条301通过中空轨道311沿限位块303上下运动。在齿条301的下方通过滚轮连接机构310连接了滚轮309，当桌腿2的下端部直接与地面接触时，即滚轮309底部与桌腿2的下端部在同一水平面上，弹射弹簧302处于压缩状态。所述止回齿条滑轨305设置在桌腿2的侧壁上，在两个止回齿条滑轨305之间设置有止回齿条304，止回齿条304可沿止回齿条滑轨305的滑轨移动，所述止回齿条304上连接有螺栓307，所述螺栓307穿过桌腿2的侧壁，螺栓307上套有复位弹簧306和定位螺母308，所述螺栓307的头部和定位螺母308在桌腿2的外侧，所述复位弹簧306位于止回齿条304和桌腿2的侧壁之间，在复位弹簧306的作用下，止回齿条304处于止回齿条滑轨305的端部。当向外拉动螺栓307的头部，螺栓307会带动止回齿条304向同方向移动，复位弹簧306受压收缩；当放开螺栓307的头部时，在复位弹簧306的作用下，止回齿条304回复到原位置；调节定位螺母308，可以使止回齿条304处在止回齿条滑轨305的不同位置上。当滚轮309底部与桌腿2的下端部处于同一平面，并且止回齿条304位于止回齿条滑轨305的端部时，齿条301上的齿状结构和止回齿条304的齿状结构相匹配并相互咬合，当齿条301上的齿状结构和止回齿条304的齿状结构处于相互咬合状态时，齿条301只能向下运动，止回齿条304起到止回作用。在复位弹簧306的作用下，所述齿条301每向下运动一段距离时，齿条301上的齿状结构和止回齿条304的齿状结构总能相互咬合。通过向外拉动螺栓307可以使得止回齿条304解除止回作用。

使用时，抬起桌腿2，在弹射弹簧302的作用下，止回齿条304向下运动，滚轮309伸出桌腿2的中空结构，在齿条301向下运动的过程中，会带动止回齿条304左右运动，放下桌腿2后，在重力和复位弹簧306的共同作用下，齿条301和止回齿条304会相互咬合，止回齿条304实现止回作用。当滚轮309伸出桌腿2的中空结构后，桌子就可以在滚轮309的作用下移动了。当移动到相应位置后，向外拉动螺栓307头部，止回齿条304脱离齿条301，在重力作用下，滚轮回到桌腿中空结构中，最终桌腿的下端部直接与地面接触。

以上所述，仅为实用新型的具体实施方法，但本实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型所揭露的技术范围内，可不经过创造性劳动想到的变化或替换，都应覆盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
