家用莲藕清洗机的制作方法

本实用新型涉及一种清洗机，特别是涉及一种家用莲藕清洗机。

背景技术：

科技的发展带来了自动化水平的提高，各种自动化机器逐渐走进我们的家庭。现在蔬菜的自动化清洗仅应用在农场或者大型蔬菜市场，家庭厨房中大多是人工清洗。这种清洗方式会增加人的劳动，存在清洗不干净和水资源浪费的现象。尤其是在清洗莲藕时，莲藕的外皮往往比较脏，不容易洗干净，部分莲藕的内孔中会有淤泥，无法清洗。许多人选择将莲藕切片用清水浸泡，这样就导致莲藕营养价值的流失。本实用新型专利利用急速水流和毛刷混合清洗，能够自动、快速的将莲藕清洗干净，耗电少，节约用水。

技术实现要素：

本实用新型所要解决的技术问题是提供一种家用莲藕清洗机，其利用急速水流和毛刷混合清洗，将莲藕外表皮和内孔同时清理干净，适用于家庭厨房中杆状蔬菜的清洗。

本实用新型是通过下述技术方案来解决上述技术问题的：一种家用莲藕清洗机，其特征在于，其包括高压喷头、清洁池、清洗池、毛刷清洗筒、第一旋转机构、排水阀、引水槽、清水池、第二旋转机构、蔬菜清洁剂添加孔、电源输入插孔、控制箱，清洗池环绕在毛刷清洗筒的周围，毛刷清洗筒的底端与第一旋转机构连接并由第一旋转机构带动，排水阀位于第一旋转机构的右侧且位于清洗池内，引水槽位于毛刷清洗筒的毛刷根部，引水槽与清水池、清洁池连接，控制箱位于清洗池的后方，电源输入插孔固定在控制箱上，第二旋转机构位于控制箱的上方，高压喷头通过第二旋转机构与清水池、清洁池连接，蔬菜清洁剂添加孔位于清洁池的上方。

优选地，所述清洁池、清水池均为蓄水池。

优选地，所述第一旋转机构、第二旋转机构都为同步电机。

本实用新型的积极进步效果在于：本实用新型能够在清洗莲藕时，清洗机利用急速水流和毛刷混合清洗自动将莲藕内孔和外部清洗干净，清洗时间短，因而耗电少，节约用水，给家庭生活带来方便，不会导致莲藕营养价值的流失。机身设有多种选择开关，能够用于其他杆状蔬菜的清洗。

附图说明

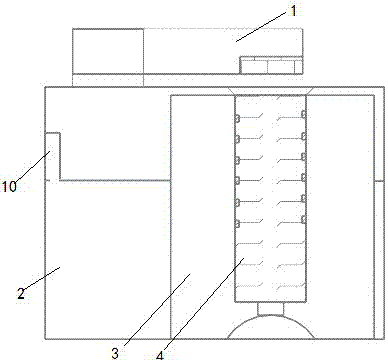

图1为本实用新型机身正面结构示意图。

图2为本实用新型机身左侧结构示意图。

图3为本实用新型机身上方结构示意图。

具体实施方式

下面结合附图给出本实用新型较佳实施例，以详细说明本实用新型的技术方案。

如图1至图3所示，本实用新型家用的自动清洗莲藕清洗机包括高压喷头1、清洁池2、清洗池3、毛刷清洗筒4、第一旋转机构5、排水阀6、引水槽7、清水池8、第二旋转机构9、蔬菜清洁剂添加孔10、电源输入插孔11、控制箱12，清洗池3环绕在毛刷清洗筒4的周围，毛刷清洗筒4的底端与第一旋转机构连接并由第一旋转机构5带动，排水阀6位于第一旋转机构5的右侧且位于清洗池内，引水槽7位于毛刷清洗筒4的毛刷根部，引水槽7与清水池8、清洁池2连接，控制箱12位于清洗池3的后方，电源输入插孔11固定在控制箱12上，第二旋转机构9位于控制箱12的上方，高压喷头1通过第二旋转机构9与清水池8、清洁池2连接，蔬菜清洁剂添加孔10位于清洁池2的上方。

清水池8、清洁池2均为蓄水池，清水池8供给清水，清洁池2供给清洁水。清水池8内盛有清水，用于莲藕内外部的最终冲洗，清洁池2内盛有混入蔬菜清洁剂的水，用于莲藕内外部的首次清洗。

清洗池3环绕在毛刷清洗筒4的周围，盛放清洗后的脏水，底部的排水阀6用于排水。

毛刷清洗筒4由清洗池3底部的第一旋转机构5带动，具有顺时针和逆时针两个旋转方向。

引水槽7位于毛刷清洗筒4的毛刷根部，不同方向旋转引入不同蓄水池的水。

高压喷头1运用高速水流冲洗莲藕内孔。第一旋转机构、第二旋转机构都可以为同步电机，这样结构简单，成本低。

本实用新型的工作原理如下：清洗开始前现将莲藕两头藕节切去，漏出藕孔。清洗开始时将莲藕竖直放入毛刷清洗筒，第一旋转机构带动毛刷清洗筒顺时针转动，莲藕在自身重力和毛刷的作用下缓慢下降，引水槽将清洁池内的清洁水引出清洗莲藕外皮。当莲藕完全进入到清洗筒时，高压喷头转动到莲藕上方，先喷出高速清洁水流清洁藕孔，再转动喷出高速清水流，冲洗藕孔。高压喷头转回初始位置，转动机构带动毛刷清洗筒逆时针转动，莲藕在毛刷的作用下缓慢上升，引水槽将清水池内的清水引出冲洗莲藕外皮。清洗机外壳设有护罩，防止水流溅出。

机身控制箱设有“莲藕”、“其他”这两个功能。“莲藕”功能是针对有孔的蔬菜，设置这个功能高压喷头会在旋转机构带动下旋转。“其他”功能是针对只清洗外皮的蔬菜（如萝卜、茄子）。

综上所述，本实用新型能够利用急速水流和毛刷混合清洗自动将莲藕内孔和外部清洗干净，清洗时间短，因而耗电少，节约用水，机身设有多种选择开关，能够用于其他杆状蔬菜的清洗。

以上所述的具体实施例，对本实用新型的解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
