本实用新型涉及卷帘门应用领域,具体涉及新型快速复位卷帘门。
背景技术:
在现有技术中,卷帘门的使用过程中工作人员进出过程中难免会触碰到卷帘门的门帘底部,致使门帘脱离既定的运行轨迹,造成门帘无法正常收起,容易损伤门帘,也同时导致工作人员的工作负担,并导致生产行进的不流畅,给生产带来不便。
技术实现要素:
为解决上述技术问题,本实用新型提出了新型快速复位卷帘门,以达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
为达到上述目的,本实用新型的技术方案如下:
一种新型快速复位卷帘门,包含有门体横梁,所述门体横梁两端设有门体纵梁,所述门体纵梁上设有快速复位机构,所述复位机构固定连接在所述门体纵梁的中上部,所述复位机构包含有两对滑轮组,所述滑轮组包含有一对滑轮,所述滑轮固定连接在所述门体纵梁上。
本实用新型通过快速复位机构使偏出轨道的门帘自动回归轨道,便于门帘正常收卷,达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
作为优选的,所述滑轮包含有固定轴承,所述轴承的端部固定连接在所述门体纵梁上,所述轴承上套设有采用不锈钢制成的圆环,所述圆环可围绕轴承自转。通过在固定轴承上设置可自转且由不锈钢制成的圆环,避免固定轴承和门帘受到划伤,延长了固定轴承和门帘的使用寿命。
作为优选的,所述滑轮固定连接在纵轴靠近横梁的四分之一处。
作为优选的,所述门体纵梁上设有移动槽,所述滑轮组中的一对滑轮对称分布在所述移动槽的两侧。通过在移动槽两侧分布滑轮进一步提高了门帘复位的效率。
本实用新型具有如下优点:
1.本实用新型通过快速复位机构使偏出轨道的门帘自动回归轨道,便于门帘正常收卷,达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
2,本实用新型通过在固定轴承上设置可自转且由不锈钢制成的圆环,避免固定轴承和门帘受到划伤,延长了固定轴承和门帘的使用寿命。
3.本实用新型通过在移动槽两侧分布滑轮进一步提高了门帘复位的效率。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

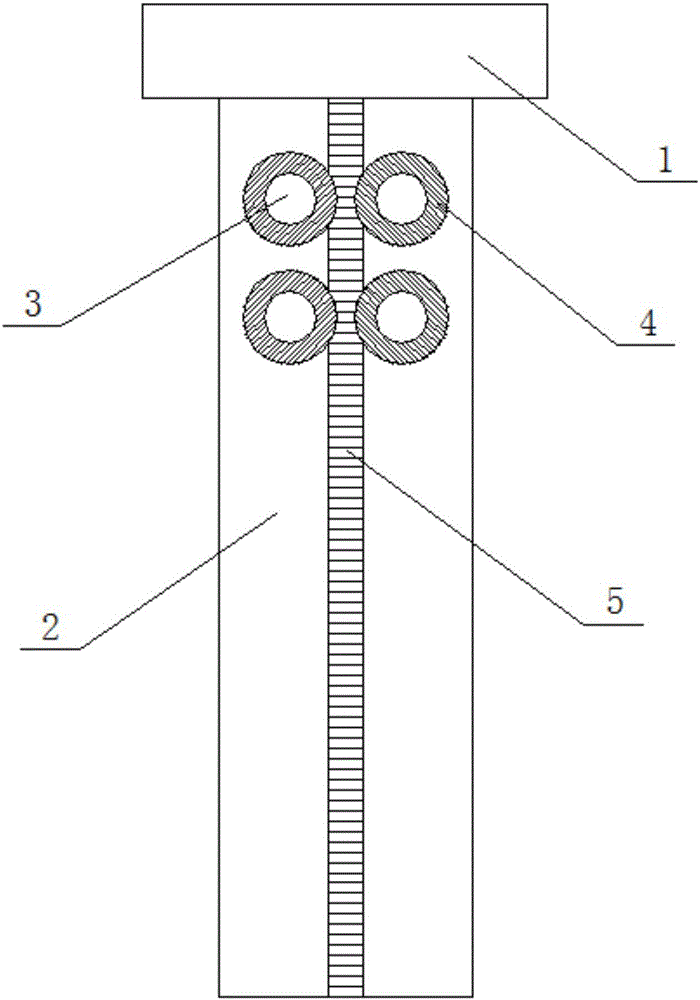

图1为本实用新型实施例公开的新型快速复位卷帘门的结构示意图。
图中数字和字母所表示的相应部件名称:
1.门体横梁 2.门体纵梁 3.固定轴承 4.圆环 5.移动槽
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
本实用新型提供了新型快速复位卷帘门,其工作原理是通过快速复位机构使偏出轨道的门帘自动回归轨道,便于门帘正常收卷,达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
下面结合实施例和具体实施方式对本实用新型作进一步详细的说明。
如图1所示,一种新型快速复位卷帘门,包含有门体横梁1,所述门体横梁两端设有门体纵梁2,所述门体纵梁2上设有快速复位机构,所述复位机构固定连接在所述门体纵梁的中上部,所述复位机构包含有两对滑轮组,所述滑轮组包含有一对滑轮,所述滑轮固定连接在所述门体纵梁上。
本实用新型通过快速复位机构使偏出轨道的门帘自动回归轨道,便于门帘正常收卷,达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
值得注意的是,所述滑轮包含有固定轴承3,所述轴承的端部固定连接在所述门体纵梁上,所述轴承上套设有采用不锈钢制成的圆环4,所述圆环可围绕轴承自转。通过在固定轴承上设置可自转且由不锈钢制成的圆环,避免固定轴承和门帘受到划伤,延长了固定轴承和门帘的使用寿命。
值得注意的是,所述滑轮固定连接在纵轴靠近横梁的四分之一处。
值得注意的是,所述门体纵梁上设有移动槽5,所述滑轮组中的一对滑轮对称分布在所述移动槽的两侧。通过在移动槽两侧分布滑轮进一步提高了门帘复位的效率。
本实用新型的具体使用步骤如下:再如图1所示,在实际的使用过程中,门帘由门体横梁1兖州门体纵梁2上的移动槽移动,当工作人员触碰到门体的下部导致门帘的下部偏出移动槽5时,由于复位机构安装在门体纵梁2靠近门体横梁1的四分之一处,门帘的上半部还在移动槽内,并且复位机构的每对滑轮是在移动槽的两侧,因此在门帘发生跑偏时,位于复位机构部位的门帘还在移动槽内,不会偏出复位机构,在门梁上升过程中,通过复位机构使门帘逐步回到移动槽内。同时在门帘的移动过程中,不锈钢制成的圆环减少了门帘的磨损,延长了设备的使用寿命。
通过以上的方式,本实用新型所提供的新型快速复位卷帘门,通过快速复位机构使偏出轨道的门帘自动回归轨道,便于门帘正常收卷,达到避免门帘损坏、降低工作人员的工作负担和保证生产的正常进行的目的。
以上所述的仅是本实用新型所公开的新型快速复位卷帘门的优选实施方式,应当指出,对于本领域的普通技术人员来说,在不脱离本实用新型创造构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。
