组合盖式门套线的制作方法

本实用新型涉及装饰材料领域，具体地说是一种用于包门套的组合盖式门套线。

背景技术：

门套线用于包封门套，使门套美观。现有的大多数门套线均采用单层结构，即单层板，为使螺丝尾部不露出，安装过程不方便，但仍有螺丝尾部露出的情况，虽然不明显，还是会影响装饰效果。另外，在安装过程中，拧螺丝时会损伤门套线表面的油漆。

技术实现要素：

本实用新型所要解决的技术问题是克服上述现有技术存在的缺陷，提供一种组合盖式钢木门套线，其使螺丝完全隐藏且在螺丝安装过程中不损伤门套线表面的油漆。

为此，本实用新型采用如下的技术方案：组合盖式门套线，包括底板和盖在底板上的盖板，其特征在于，所述的底板上开有至少一个定位槽，所述定位槽的底部设有至少一个用于放置螺丝的安装孔；所述盖板的底面外凸形成置于定位槽中的定位部；所述底板的外侧设有一遮挡部。

所述的遮挡部用于遮盖门套与底板之间形成的间隙，通过定位部使盖板有效定位连接在底板上。安装时，先将底板放在门套上，然后用螺丝将底板固定在门套上，最后将盖板盖在底板上。由于采用双层结构，能使本实用新型做更多复杂的造型，外形更具立体感。

作为对上述技术方案的进一步完善和补充，本实用新型采取以下技术措施：

所述的定位槽有二个，所述的定位部也有二个，所述的安装孔有多个。此技术方案使本实用新型结构稳定可靠。

本实用新型具有的有益效果是：本实用新型使螺丝完全隐藏于门套线中，在螺丝安装过程中不损伤门套线表面的油漆，安装方便快捷。由于采用双层结构，能做更多复杂的造型，外形更具立体感；能利用更多的边角料制作，更节能，更环保。

附图说明

图1是本实用新型的结构示意图。

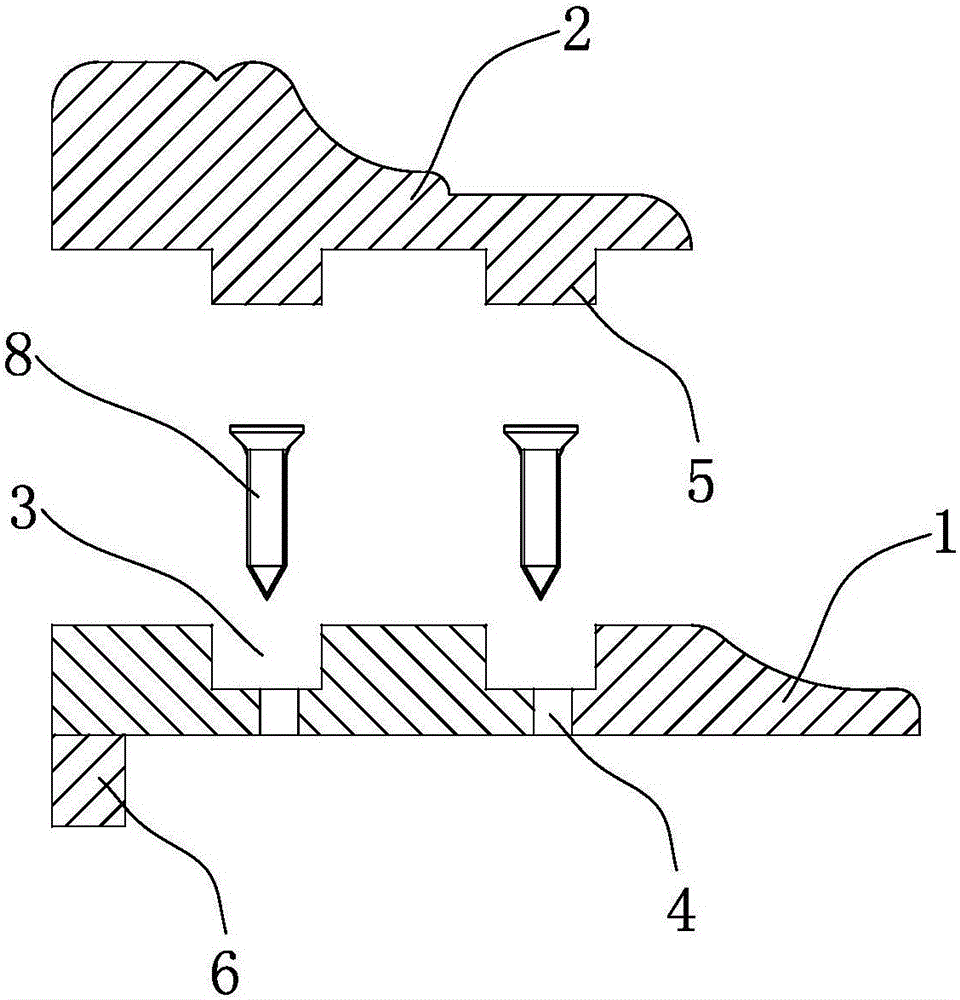

图2是本实用新型的结构分解图。

图3是本实用新型安装在门套上的示意图。

图中，1-底板，2-盖板，3-定位槽，4-安装孔，5-定位部，6-遮挡部，7-门套，8-螺丝。

具体实施方式

下面结合说明书附图和具体实施方式对本实用新型作进一步的说明。

如图1-3所示的组合盖式钢木门套线，其由底板1和盖在底板上的盖板2组成，底板1上开有至二个定位槽3，所述定位槽3的底部设有多个用于放置螺丝8的安装孔4。盖板2的底面外凸形成置于定位槽3中的定位部5。底板1的外侧设有用于遮盖门套7与底板1之间间隙的遮挡部6。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的结构作任何形式上的限制。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均落入本实用新型的保护范围内。
