一种尘杯内置式吸尘器的制作方法

本实用新型涉及家用电器技术领域，具体而言，涉及一种尘杯内置式吸尘器。

背景技术：

吸尘器按结构可分为立式、卧式和便携，抽风机的转轴上有风叶轮，通电后，抽风机会以每秒500圈的转速产生极强的吸力和压力，在吸力和压力的作用下，空气高速排出，而风机前端吸尘部分的空气不断地补充风机中的空气，致使吸尘器内部产生瞬时真空，和外界大气压形成负压差，在此压差的作用下，吸入含灰尘的空气。灰尘等杂物依次通过地毯或地板刷、长接管、弯管、软管、软管接头进入滤尘袋，灰尘等杂物滞留在滤尘袋内，空气经过滤片净化后，再由机体尾部排出。

现有的吸尘器尘杯全部设计为外置透明，在使用过程中可以看到尘杯内垃圾，影响美观，而且外置尘杯，使用过程中容易损坏尘杯，尘杯一旦破裂，在使用过程中，会产生极大的影响，而且现有吸尘器尘杯的安装方式也存在较大缺陷，当安装不到为或者安装扣破损，也将对吸尘工作产生很大影响。

因此，提供一种内置尘杯不易损坏、安装方便的吸尘器成为本领域技术人员所要解决的重要技术问题。

技术实现要素：

本实用新型的目的在于提供一种尘杯内置式吸尘器，以解决现有技术中尘杯易损坏，安装不便的技术问题。

本实用新型提供的一种尘杯内置式吸尘器，包括吸尘器本体和尘杯；

所述吸尘器本体内设置有电机和用于放置尘杯的尘杯槽，所述尘杯槽上设置有用于固定所述尘杯的上盖，所述尘杯槽上还设置有第一进尘口和开关；

所述尘杯上设置有第二进尘口、弧形凸点和进风口，所述第一进尘口与所述第二进尘口配合，所述弧形凸点与所述开关配合，所述进风口与所述电机配合。

进一步地，所述上盖一侧与所述吸尘器本体之间铰接，另一侧与所述吸尘器本体卡接，所述上盖上设置有用于与所述吸尘器本体卡接的卡扣，还设置有第一弹性装置。

进一步地，所述第一弹性装置一端设置在所述吸尘器本体上，另一端设置在所述上盖上。

进一步地，所述尘杯上设置有尘杯盖，所述尘杯盖上设置有用于提拉所述尘杯的提手，所述提手与所述尘杯盖铰接。

进一步地，所述尘杯槽上还设置有凸块，所述尘杯上设置有与所述凸块对应的凹槽，所述凸块与所述凹槽配合。

进一步地，所述尘杯与所述尘杯槽可拆卸连接。

进一步地，所述尘杯与所述尘杯槽卡接或者所述尘杯与所述尘杯槽螺纹连接。

进一步地，所述尘杯底部设置有可伸缩的第二弹性装置。

进一步地，所述吸尘器本体底部设置有滚轮；

所述吸尘器本体内部设置有用于起固定强化作用的加强肋。

进一步地，尘杯内置式吸尘器还包括用于提拉吸尘器的吸尘器把手，所述吸尘器把手与所述吸尘器本体铰接。

本实用新型的有益效果为：

本实验新型提供的一种尘杯内置式吸尘器，包括吸尘器本体和尘杯，吸尘器本体内设置有电机和尘杯槽，尘杯槽上设置有用于固定尘杯的上盖，上盖用于固定尘杯，当尘杯安装位置不当时，上盖可作为辅助部件固定尘杯，使尘杯位于正确位置，尘杯位于尘杯槽内，尘杯与尘杯槽连接，通过螺纹连接或卡扣连接，使尘杯牢牢的固定在尘杯槽内，同时有尘杯槽的保护，在吸尘器摔落时，不会对尘杯造成影响，尘杯槽上设置有第一进尘口和开关，尘杯上设置有第二进尘口、弧形凸点和进风口，进风口与电机配合，第一进尘口与第二进尘口配合，弧形凸点与开关配合，当尘杯安装好后，弧形凸点与开关配合，吸尘器本体上会有提示灯提示尘杯安装正确，并开始工作，因此，实现了内置尘杯不易破损且安装快捷方便的功能。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

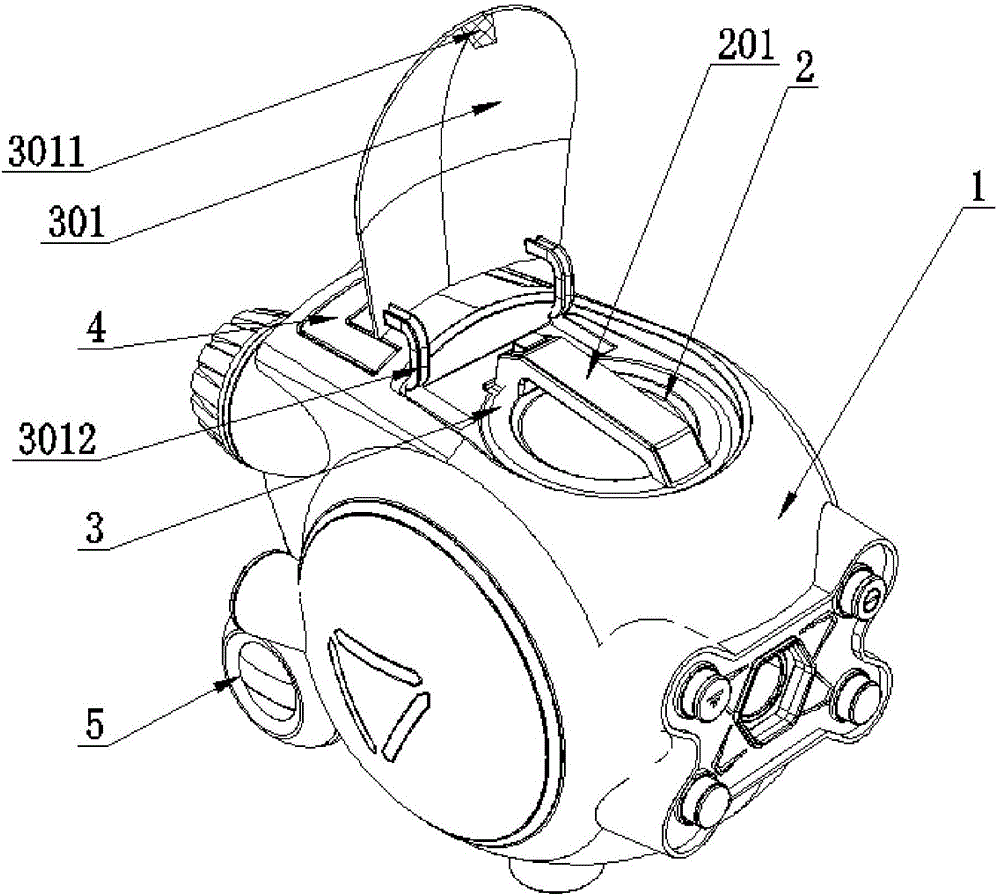

图1为本实用新型实施例提供的一种尘杯内置式吸尘器的结构示意图；

图2为基于图1尘杯与尘杯槽的结构示意图；

附图说明：

1-吸尘器本体；2-尘杯；201-提手；202-弧形凸点；203-第二弹性装置；204-第二进尘口；205-凹槽；3-尘杯槽；301-上盖；3011-卡扣；3012-第一弹性装置；302-开关；303-第一进尘口；304-凸块；4-吸尘器把手；5-滚轮。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行清楚、完整的描述。显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本实用新型所保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。

图1为本实用新型实施例提供的一种尘杯内置式吸尘器的结构示意图；图2为基于图1尘杯与尘杯槽的结构示意图；

如图1-图2所示为本实用新型实施例提供的一种尘杯内置式吸尘器，包括吸尘器本体1和尘杯2；

吸尘器本体1内设置有电机和用于放置尘杯2的尘杯槽3，尘杯槽3上设置有用于固定尘杯2的上盖301，尘杯槽3上还设置有第一进尘口303和开关302；

尘杯2上设置有第二进尘口204、弧形凸点202和进风口，第一进尘口303与第二进尘口204配合，弧形凸点202与开关302配合，进风口与电机配合。

本实验新型提供的一种尘杯内置式吸尘器，包括吸尘器本体1和尘杯2，吸尘器本体1内设置有电机和尘杯槽3，尘杯槽3上设置有用于固定尘杯2的上盖301，上盖301用于固定尘杯2，当尘杯2安装位置不当时，上盖301可作为辅助部件固定尘杯2，使尘杯2位于正确位置，尘杯2位于尘杯槽3内，尘杯2与尘杯槽3连接，通过螺纹连接或卡接，使尘杯2牢牢的固定在尘杯槽3内，同时有尘杯槽3的保护，在吸尘器摔落时，不会对尘杯2造成影响，尘杯槽3上设置有第一进尘口303和开关302，尘杯2上设置有第二进尘口204、弧形凸点202和进风口，进风口与电机配合，第一进尘口303与第二进尘口204配合，弧形凸点202与开关302配合，当尘杯2安装好后，弧形凸点202与开关302配合，吸尘器本体1上会有提示灯提示尘杯2安装正确，并开始工作，因此，实现了内置尘杯2不易破损且安装快捷方便的功能。

需要指出的是，尘杯2正确安装后，电机与进风口对应，即电机的出风口与进风口对应。

还需要指出的是，尘杯2正确安装后，第一进尘口303和第二进尘口204对应，使吸入的灰尘能够顺利进入尘杯2内。

还需要指出的是，吸尘器本体1上设置有提示灯，当设置在尘杯2上的弧形凸点202与设置在尘杯槽3开关302配合时，提示灯会显示绿色灯光，代表安装位置正确。

还需要指出的是，尘杯2设置在吸尘器本体1的内部，当吸尘器滑落、摔落时，不会对尘杯2造成影响。

本实施例的可选方案中，上盖301一侧与吸尘器本体1之间铰接，另一侧与吸尘器本体1卡接，上盖301上设置有用于与吸尘器本体1卡接的卡扣3011，还设置有第一弹性装置3012。

上盖301一侧与吸尘器本体1之间铰接，使上盖301运动灵活方便，同时上盖301另一侧与吸尘器本体1卡接，使上盖301与吸尘器本体1能够连接在一起，卡接方式使上盖301方便开合。

还需要指出的是，上盖301上还设置有第一弹性装置3012，当上盖301上的卡扣3011与吸尘器本体1分开时，在第一弹性装置3012的作用下，无需用户操作，上盖301即可打开。

本实施例的可选方案中，第一弹性装置3012一端设置在吸尘器本体1上，另一端设置在上盖301上。

第一弹性装置3012用于支撑上盖301，当上盖301关闭时，第一弹性装置3012处于压缩状态，具有一定的弹性势能，当上盖301打开时，第一弹性装置3012的弹性势能将上盖301推起，无需用户手动打开，方便快捷。

需要指出的是，第一弹性装置3012一端设置在吸尘器本体1上，另一端设置在上盖301上，当上盖301上的卡扣3011与吸尘器本体1分开时，第一弹性装置3012能够推开上盖301。

本实施例的可选方案中，尘杯2上设置有尘杯盖，尘杯盖上设置有用于提拉尘杯的提手201，提手201与尘杯盖铰接。

尘杯2上设置有尘杯盖，防止尘杯2内的灰尘泄露出来，同时在尘杯盖上设置有用于提拉尘杯的提手201，利用提手201方便从尘杯槽3内取出尘杯2。

需要指出的是，提手201与尘杯盖铰接，通过铰接的连接方式，当提手201不使用时，可以将提手201水平放置。

本实施例的可选方案中，尘杯槽3上还设置有凸块304，尘杯2上设置有与凸块304对应的凹槽205，凸块304与凹槽205配合。

尘杯2放置在尘杯槽3内，在尘杯槽3上设置有凸块304，在尘杯2上设置有与凸块304对应的凹槽205，当尘杯2放置到尘杯槽3内时，凸块304与凹槽205配合，可以使尘杯2处于正确位置，减少意外。

需要指出的是，只有在尘杯2处于正确位置时，第一进尘口303与第二进尘口204才能够正确对应。

还需要指出的是，凸块304与凹槽205配合后，可以防止尘杯2在尘杯槽3内转动。

本实施例的可选方案中，尘杯2与尘杯槽3可拆卸连接。

尘杯2与尘杯槽3可拆卸连接，方便尘杯2与尘杯槽3的安装和取出，当尘杯2内装满灰尘后，可以方便的取出尘杯2，对尘杯2进行清理。

本实施例的可选方案中，尘杯2与尘杯槽3卡接或者尘杯2与尘杯槽3螺纹连接。

尘杯2与尘杯槽3卡接，卡接方式简单快捷，且有一定的矫正作用，同时固定尘杯2，防止尘杯2转动，尘杯2与尘杯槽3螺纹连接，通过凸块304与凹槽205的配合，可以有效的固定尘杯2，使尘杯2处于尘杯槽3内的正确位置。

本实施例的可选方案中，尘杯2底部设置有可伸缩的第二弹性装置203。

在尘杯2底部设置有可伸缩的第二弹性装置203，当上盖301打开后，第二弹性装置203可以将尘杯2向上抬起一部分，方便从尘杯槽3内取出尘杯2。

本实施例的可选方案中，吸尘器本体1底部设置有滚轮5；

吸尘器本体1内部设置有用于起固定强化作用的加强肋。

吸尘器本体1底部设置有滚轮5，设置滚轮5后，方便吸尘器的移动，减少吸尘器与地面的摩擦，增加吸尘器的使用寿命，同时在吸尘器本体1内部设置有用于起固定强化作用的加强肋，遇到摔落、磕碰时可以有效的保护吸尘器本体1，使其不会出现碎裂等现象。

本实施例的可选方案中，尘杯内置式吸尘器还包括用于提拉吸尘器的吸尘器把手4，吸尘器把手4与吸尘器本体1铰接。

在吸尘器本体1上设置吸尘器把手4，吸尘器把手4用于提拉吸尘器，方便移动吸尘器。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
