洗衣机层架的制作方法

本实用新型涉及一种洗衣机层架。属于家具技术领域。

背景技术：

洗衣机层架，是与墙壁固定并设置在洗衣机上方，用于放置一些洗衣用具。

现有的洗衣机层架为框架结构，结构复杂，不美观，且框架结构需要很多螺钉进行固定，安装复杂，并且稳定性也差。

技术实现要素：

本实用新型的目的在于克服上述不足，提供了一种洗衣机层架，不仅美观，并且安装方便、稳定性好。

本实用新型的目的是这样实现的：

一种洗衣机层架，其特点是：它包括立杆和层架，所述层架设置在立杆上，所述立杆有两个，分别设置在洗衣机的左右两边，立杆包括上段、中段和下段，立杆的下段底部与地面相抵，立杆的上段的内侧与墙面相抵，所述层架包括吸盘、支撑杆和层板，所述支撑杆固定立杆上，所述支撑杆上开有固定孔，层板包括横板和竖板，横板的底部设置有与固定孔对应的凸起，竖板与墙面形成一个腔体，所述吸盘的盘体设置在此腔体内，吸盘的调节螺母设置在竖板上。

本实用新型一种洗衣机层架，其上段和下段均为直段，中段呈S型。

与现有技术相比，本实用新型的有益效果是：

本实用新型一种洗衣机层架，立杆分为三段，上段和下段为直段，中段为S型弧线，此种结构美观；立杆的上段内侧贴合墙面，下段底部抵住地面，层板与支撑杆通过凸起和固定孔的配合固定，层板还通过吸盘与墙面贴合，因此结构稳定；安装过程不需要螺钉，因此安装方便。

附图说明

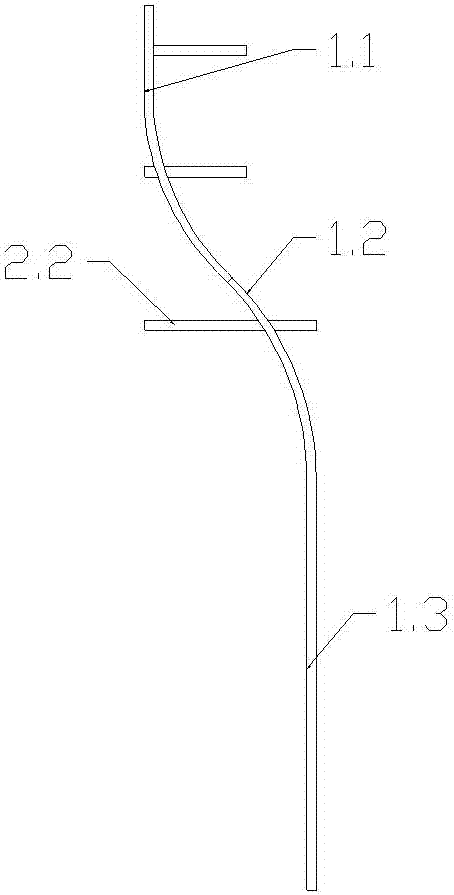

图1为本实用新型一种洗衣机层架侧视图。

图2为图1中去掉盖板后的示意图。

图3为图2的右视图。

图4图3中的支撑杆的俯视图。

图5为与图4中的支撑杆对应的层板的示意图。

图6为图5的左视图。

图7为支撑杆、层板和吸盘的配合示意图。

图中：

立杆1，

上段1.1，

中段1.2，

下段1.3，

层架2，

吸盘2.1，

支撑杆2.2，

固定孔2.2.1，

层板2.3，

凸起2.3.1，

横板2.3.2，

竖板2.3.3，

洗衣机3，

墙面4。

具体实施方式

参见图1-7，本实用新型涉及一种洗衣机层架，它包括立杆1和层架2，所述层架2设置在立杆1上，所述立杆1有两个，分别设置在洗衣机3的左右两边，立杆包括上段1.1、中段1.2和下段1.3，所述上段1.1和下段1.3均为直段，中段1.2呈“S”型，立杆1的下段1.3底部与地面相抵，立杆1的上段1.1的内侧与墙面4相抵。

所述层架2包括吸盘2.1、支撑杆2.2和层板2.3，所述支撑杆2.2焊接在立杆1上，支撑杆2.2为L型钢，所述支撑杆2.2上开有固定孔2.2.1，层板2.3包括横板2.3.2和竖板2.3.3，横板2.3.2的底部设置有与固定孔2.2.1对应的凸起2.3.1，竖板2.3.3与墙面4形成一个腔体，所述吸盘2.1的盘体设置在此腔体内，吸盘2.1的调节螺母设置在竖板2.3.3上。

工作原理：立杆1分为三段，上段和下段为直段，中段为S型弧线，此种结构美观；立杆1的上段内侧贴合墙面，下段底部抵住地面，层板2.3与支撑杆2.2通过凸起2.3.1和固定孔2.2.1的配合固定，层板2.3还通过吸盘2.1与墙面4贴合，因此结构稳定；安装过程不需要螺钉，因此安装方便。
