烹饪器具的制作方法

本实用新型涉及烹饪器具，具体而言，涉及一种烹饪器具面板外观的改进。

背景技术：

现有技术中一部分电压力锅的面板的控制板从面板的正面中装入，即在面板的正面上设置凹槽，将控制板装入凹槽中。此种结构使得烹饪器具的外观不够美观。

技术实现要素：

本实用新型的主要目的在于提供一种烹饪器具，以解决现有技术中的烹饪器具面板不美观的问题。

为了实现上述目的，本实用新型提供了一种烹饪器具，包括：面板及安装在面板上的控制板，面板的内表面上设置有用于容纳控制板的安装框，烹饪器具还包括与安装框密封连接的盖板，控制板设在盖板和面板之间，安装框和/或盖板上设置有出线口，控制板的电线从出线口穿出，出线口处通过密封结构密封。

应用本实用新型的技术方案，面板的内表面上设置有用于容纳控制板的安装框，控制板设置在安装框中，之后将盖板与安装框密封连接，使得控制板被密封设置盖板和面板之间。其中，控制板的电线从安装框和/或盖板上设置的出线口穿出，出线口处通过密封结构密封。上述结构中将控制板设置在面板的内表面上，使得面板的外表面能够做成一体结构，便于加工并且外观美观。

进一步地，控制板包括显示装置，显示装置通过胶粘固定于面板上。

进一步地，烹饪器具还包括：设置在安装框和盖板之间的密封圈。密封圈可以防止水蒸气、灰尘等进入控制板。

进一步地，安装框上设置有容纳密封圈的环形凹槽。环形凹槽可以将密封封圈容纳其中，从而方便装配。

进一步地，密封结构为密封胶。密封胶密封效果更好，且操作方便。

进一步地，盖板与面板之间通过紧固件连接。

进一步地，盖板上设置有连接凸耳，连接凸耳上设置有连接通孔，面板上设置有穿设在连接通孔内的螺柱。

进一步地，连接凸耳和螺柱均为多个。

进一步地，烹饪器具还包括设置在面板的周向外侧的装饰圈。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的烹饪器具的实施例的立体结构示意图；

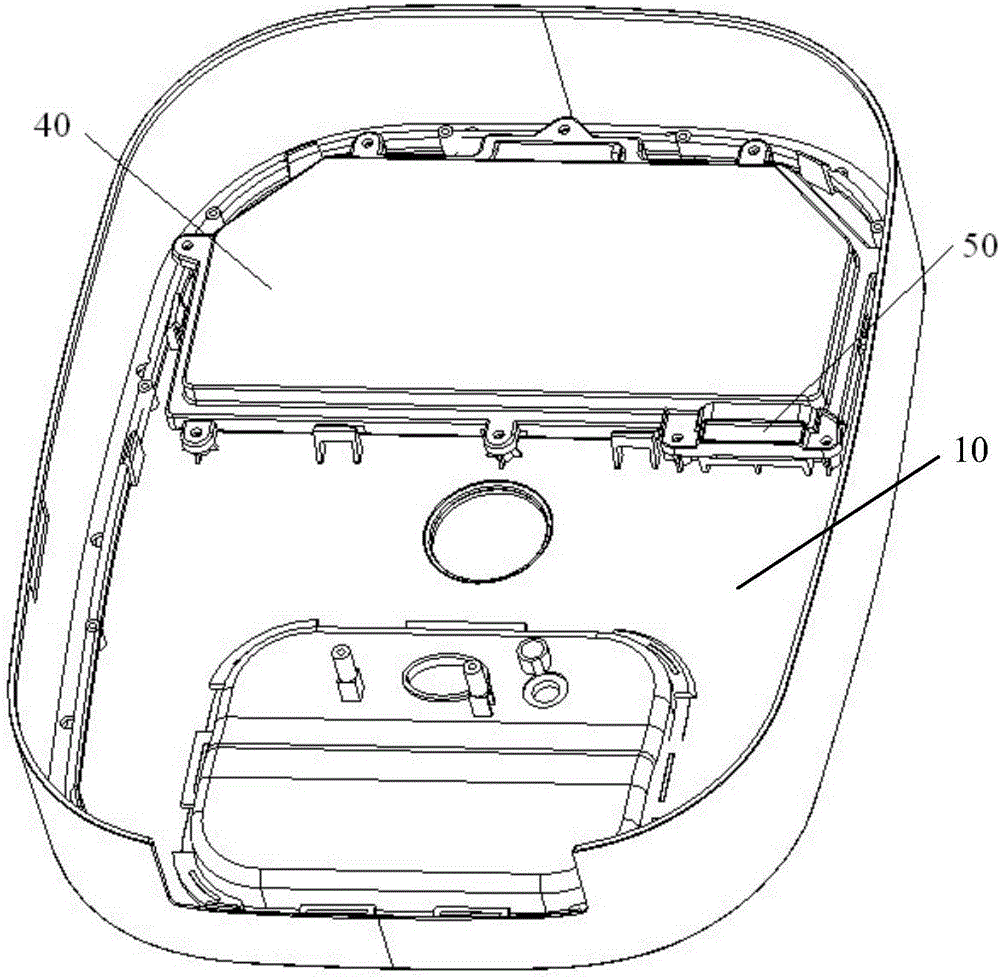

图2示出了图1的烹饪器具的面板与盖板配合的立体结构示意图；

图3示出了图2中面板的立体结构示意图；

图4示出了图1的烹饪器具的面板与控制板配合的立体结构示意图；

图5示出了图2中盖板的立体结构示意图；

图6示出了图1的烹饪器具的剖视示意图；以及

图7示出了图6的烹饪器具的A处放大示意图。

其中，上述附图包括以下附图标记：

10、面板；20、控制板；30、安装框；40、盖板；50、出线口；60、密封圈。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

图1示出了根据本实用新型的烹饪器具的实施例的立体结构示意图，图2示出了图1的烹饪器具的面板与盖板配合的立体结构示意图，图3示出了图2中面板的立体结构示意图，图4示出了图1的烹饪器具的面板与控制板配合的立体结构示意图，图5示出了图2中盖板的立体结构示意图。如图1至图5所示，本实施例的烹饪器具包括面板10、控制板20及盖板40。其中，控制板20安装在面板10上，面板10的内表面上设置有用于容纳控制板20的安装框30。盖板40与安装框30密封连接，控制板20设在盖板40和面板10之间。安装框30和盖板40上设置有出线口50，控制板20的电线从出线口50穿出，出线口50处通过密封结构密封。

应用本实施例的技术方案，面板10的内表面上设置有用于容纳控制板20的安装框30，控制板20设置在安装框30中，之后将盖板40与安装框30密封连接，使得控制板20被密封设置盖板40和面板10之间。其中，控制板20的电线从安装框30和盖板40上设置的出线口50穿出，出线口50处通过密封结构密封。上述结构中将控制板20设置在面板10的内表面上，使得面板10的外表面能够做成一体结构，便于加工并且外观美观。

图6示出了图1的烹饪器具的剖视示意图，图7示出了图6的烹饪器具的A处放大示意图。如图7所示，烹饪器具还包括密封圈60。封圈60设置在安装框30和盖板40之间。密封圈60可以防止水蒸气、灰尘等进入控制板20。

优选地，控制板包括显示装置，显示装置通过胶粘固定于面板上。

如图7所示，在本实施例中，安装框30上设置有容纳密封圈60的环形凹槽。环形凹槽可以将密封封圈容纳其中，从而方便密封圈60的装配。

优选地，密封结构为密封胶。密封胶可以填充出线口处的间隙，且具有防水隔热等作用，使得密封效果更好。此外，使用密封胶使得操作方便。

在本实施例中，盖板40与面板10之间通过紧固件连接。

如图2和图5所示，盖板40上设置有连接凸耳，连接凸耳上设置有连接通孔，面板上设置有穿设在连接通孔内的螺柱。

在本实施例中，连接凸耳和螺柱均为多个。

如图1所示，烹饪器具还包括设置在面板的周向外侧的装饰圈。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

面板的内表面上设置有用于容纳控制板的安装框，控制板设置在安装框中，之后将盖板与安装框密封连接，使得控制板被密封设置盖板和面板之间。其中，控制板的电线从安装框和/或盖板上设置的出线口穿出，出线口处通过密封结构密封。上述结构中将控制板设置在面板的内表面上，使得面板的外表面能够做成一体结构，便于加工并且外观美观。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
