烹饪器具的制作方法

本实用新型涉及家用电器，具体而言，涉及一种烹饪器具的锅盖加强结构。

背景技术：

目前，电压力锅等烹饪器具在生活中的使用越来越普遍。电压力锅一般包括锅体和设置在锅体上的锅盖，在锅盖通常会包括内锅盖、内衬以及面盖，其中内衬设置在内锅盖之上，面盖设置在内衬之上。

为了保证内衬的强度，通常会在内衬的上设置加强筋。但是内衬的强度还是比较一般，在长时间的使用过程中容易损坏。

技术实现要素：

本实用新型的主要目的在于提供一种具有更高强度内衬的烹饪器具。

为了实现上述目的，本实用新型提供了一种烹饪器具，包括锅体和锅盖，锅体用于盛放被烹饪的食物。锅盖盖设在锅体上，锅盖包括内衬和面盖，面盖设置在内衬的上方，内衬的上表面上设置有第一加强结构，内衬的下表面设置有第二加强结构。

进一步地，第二加强结构包括多条凸筋。

进一步地，多条凸筋交错分布在内衬的下表面。

进一步地，多条凸筋包括周向凸筋和径向凸筋，周向凸筋沿内衬的周向分布，径向凸筋沿内衬的径向分布。

进一步地，径向凸筋与周向凸筋交错设置。

进一步地，周向凸筋包括第一周向凸筋和设置在第一周向凸筋内侧的第二周向凸筋，第一周向凸筋的直径大于第二周向凸筋的直径。

进一步地，锅盖还包括钢盖，钢盖可转动地安装在内衬上的远离面盖的一侧。

进一步地，内衬的靠近面盖的一侧安装有驱动机构，驱动机构与钢盖驱动连接，驱动机构用于驱动钢盖转动。

进一步地，第一加强结构包括一体成型的多条加强筋。

进一步地，烹饪器具为电压力锅。

应用本实用新型的技术方案，在内衬的上表面和下表面都设置加强筋组，增强内衬的强度，使其不易损坏。

除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照附图，对本实用新型作进一步详细的说明。

附图说明

构成本实用新型的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的烹饪器具的实施例的整体结构示意图；以及

图2示出了图1中的内衬下表面结构示意图；

图3示出了图1中的第二加强结构的结构示意图。

其中，上述附图包括以下附图标记：

10、锅体；20、面盖；30、内衬；31、第一加强结构；32、第二加强结构；321、周向凸筋；322、径向凸筋。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

图1示出了本实用新型的烹饪器具的实施例，烹饪器具包括锅体10和锅盖，锅体10用于盛放被烹饪的食物，锅盖可开设地设置在锅体10之上。其中，锅盖包括内衬30和面盖20，面盖20设置在内衬30上，内衬30的上表面上设置有第一加强结构31；内衬30的下表面设置有第二加强结构32。通过在内衬30的下表面设置第二加强结构32，增强内衬30的强度，使其不易损坏。

如图2所示，在本实施例中，第二加强结构32包括多条凸筋，多条凸筋分布在内衬30的下表面。可选的，凸筋的形状可为直线形，也可为曲线形。

可选的，第二加强结构32包括多条凸筋，多条凸筋交错分布在内衬30的下表面。可选的，交错分布的凸筋即可以加强内衬30表面的强度，也可加强内衬30各方向上侧面的强度。

如图3所示，在本实施例中，多条凸筋包括周向凸筋321和径向凸筋322，周向凸筋321沿内衬30的周向分布，径向凸筋322沿内衬30的径向分布。可选的，周向凸筋321与径向凸筋322交错分布，用以加强内衬30下表面和周向侧面的强度。

可选的，径向凸筋322与周向凸筋321交错设置。交错设置的径向凸筋322与周向凸筋321可以进一步加强内衬30的强度。

可选的，周向凸筋321包括第一周向凸筋321和第二周向凸筋321，第一周向凸筋321的直径大于第二周向凸筋321的直径。可选的，第一周向凸筋321和第二周向凸筋321的截面构成一同心圆。在凸筋间隔处设置有安装柱，以便安装内衬30。

可选的，锅盖还包括钢盖，钢盖可转动地安装在内衬30上的远离面盖20的一侧。可选的，在内衬30上远离面盖20的端面上开设有周向装卡部，钢盖安装在装卡部上，并能相对内衬转动。

可选的，内衬30的靠近面盖20的一侧安装有驱动机构，驱动机构与钢盖驱动连接，用于驱动所钢盖转动。可选的，钢盖上设置有驱动杆，内衬30上相对驱动杆的位置开设有一段弧形开口，驱动杆穿过弧形开口与面盖20上的驱动机构连接，转动驱动机构，即可转动钢盖，使其打开或关闭。

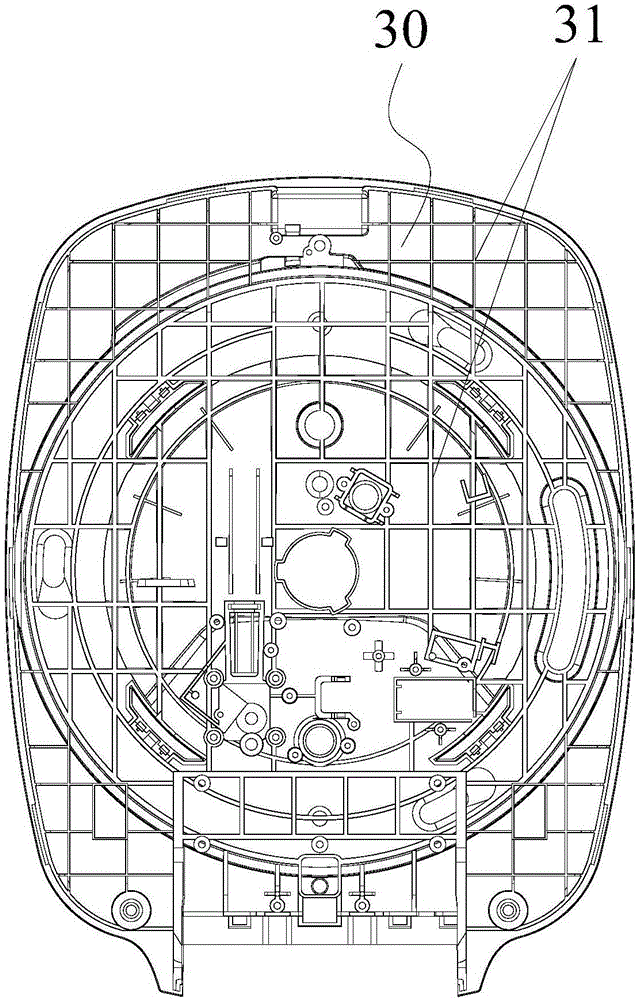

如图2所示，在内衬30的上表面上，第一加强结构31包括一体成型的多条加强筋。第一加强结构31与内衬30一体成型，便于制造。

需要说明的是，本实用新型的技术方案尤其适用于电压力锅。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

在内衬的上表面和下表面都设置加强筋组，增强内衬的强度，使其不易损坏。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
