一种用于安置移动支付装置的可移动多功能收银柜的制作方法

本实用新型涉及一种收银柜，具体是一种用于安置移动支付装置的可移动多功能收银柜。

背景技术：

在当今的生活中，随着我们的生活水平日益提高，人们的购物消费场所不仅有大型高档的消费场所，也有普通亲民的消费地段，在这些形形色色的购物消费场所中，最不可缺少的组成部分就是收银台。

现有的收银台根据其使用的场所不同，一般也都具有不同的结构和功能，普通的收银台结构相对单一，一般都只能完成收钱环节，不具备其它功能；在超市中的收银台一般会增加设置有零钱托盘、挂钩等，但是顾客在装袋的时候不太方便，会对收银的流程有所影响；在突然断电的情况下，普通的收银台上放置的机器都会停止运行，这会对顾客和商家造成很大的困扰。

技术实现要素：

本实用新型的目的在于提供一种用于安置移动支付装置的可移动多功能收银柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于安置移动支付装置的可移动多功能收银柜，包括底板、柜体、安置网板、抽屉和蓄电池，所述底板上端固定设置有所述柜体，所述柜体内中部水平设置有横隔板，所述柜体上端左部镶嵌设置有所述安置网板，所述安置网板下端设置有换气扇，所述换气扇下端连接设置有排气管，所述横隔板上端中部和所述柜体内顶部之间连接设置有第一挡板，所述第一挡板右侧和所述柜体相对应的左壁对称设置有支撑滚轮，所述第一挡板和所述柜体右壁之间设置有所述抽屉，所述抽屉内通过塑料隔板作用设置有多个分类格，所述抽屉内右侧设置有安全盒，所述柜体上端右侧设置有无线路由器，所述无线路由器右侧设置有报警器，所述底板上端左侧和所述横隔板之间连接设置有第二挡板，所述第二挡板左侧位于所述底板上端设置有蓄电池，所述柜体左侧中部设置有挂钩，所述柜体上端中部垂直设置有托盘，所述柜体右侧上端设置有置物斗，所述底板下端设置有万向轮，所述第二挡板右侧所述底板上侧和所述横隔板下侧之间设置有置物空间。

作为本实用新型进一步的方案：所述排气管末端穿过所述柜体内壁和外界相连。

作为本实用新型进一步的方案：所述支撑滚轮由固定的圆杆和以圆杆为轴转动的滚轮组成。

作为本实用新型进一步的方案：所述抽屉两侧边开有凹槽，所述支撑滚轮置于所述抽屉的凹槽内支撑并通过滚动和所述抽屉相对移动。

作为本实用新型进一步的方案：所述支撑滚轮为梯形的上端开放的金属斗，所述置物斗右端的前后两侧固定有细圆柱凸起。

作为本实用新型进一步的方案：所述万向轮带有刹车装置。

与现有技术相比，本实用新型的有益效果是：采用可活动的收银台并装置有换气扇、和置物斗和抽屉来保证装置的实用性；增加了蓄电池避免突然断电造成的损失，在断电后蓄电池可以作为电力输出在一定时间内保证装置的运行，不会造成数据的流失，可以给工作人员留有充分的准备时间；增加报警器来增加使用人员的安全性，留有置物空间可以放置生活或工作用品，也可以放置座椅，在需要时可以提供短暂的休息，增加了工作人员的舒适性；能够根据需要在装置上增加收银用的电脑和移动支付的终端或是其它设备，机动灵活且功能性强，能够使用于大型高档场所和普通小型超市或小卖部。

附图说明

图1为一种用于安置移动支付装置的可移动多功能收银柜的结构示意图。

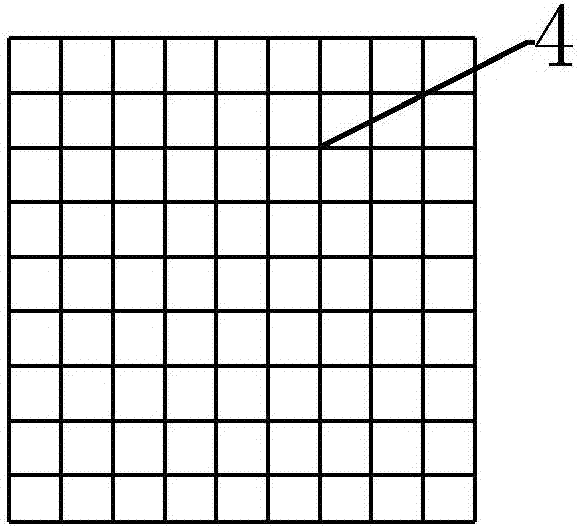

图2为一种用于安置移动支付装置的可移动多功能收银柜中安置网板的结构示意图。

图3为一种用于安置移动支付装置的可移动多功能收银柜中支撑滚轮的结构示意图。

图4为一种用于安置移动支付装置的可移动多功能收银柜中置物斗的结构示意图。

图中：1-底板，2-柜体，3-横隔板，4-安置网板，5-换气扇，6-排气管，7-第一挡板，8-支撑滚轮，9-抽屉，10-分类格，11-安全盒，12-无线路由器，13-报警装置，14-第二挡板，15-蓄电池，16-挂钩，17-托盘，18-置物斗，19-万向轮，20-置物空间。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种用于安置移动支付装置的可移动多功能收银柜，包括底板1、柜体2、安置网板4、抽屉9和蓄电池15，所述底板1上端固定设置有所述柜体2，所述柜体2内中部水平设置有横隔板3，所述柜体2上端左部镶嵌设置有所述安置网板4，所述安置网板4用来放置收银用的电脑和移动支付装置，所述安置网板4下端设置有换气扇5，所述换气扇5能够从所述安置网板4上部吸入空气并向下排出，这样的设置能够给收银装置降温，同时也能够避免落下的灰尘对电子装置产生影响，所述换气扇5下端连接设置有排气管6，所述排气管6末端穿过所述柜体2内壁和外界相连，所述排气管6能够将所述换气扇5吸入的空气通过末端排出，所述横隔板3上端中部和所述柜体2内顶部之间连接设置有第一挡板7，所述第一挡板7右侧和所述柜体2相对应的左壁对称设置有支撑滚轮8，所述支撑滚轮8由固定的圆杆和以圆杆为轴转动的滚轮组成，所述第一挡板7和所述柜体2右壁之间设置有抽屉9，所述抽屉9两侧边开有凹槽，所述支撑滚轮8置于所述抽屉9的凹槽内支撑并通过滚动和所述抽屉9相对移动，所述抽屉9内通过塑料隔板作用设置有多个分类格10，所述分类格10能够用来分别放置不同面额的钞票和硬币，所述抽屉9内右侧设置有安全盒11，所述安全盒11上具有活动盖子，能够用来放置大面额的钞票和整数成捆的硬币，所述柜体2上端右侧设置有无线路由器12，所述无线路由器12能够通过和网线连接覆盖周围区域，使周围的装置可以通过所述无线路由器12和无线网络相连接，所述无线路由器12右侧设置有报警器13，所述报警器13按下后可以直接报警，在收银过程中如果发生一些突发情况，所述报警器13的位置利于触摸，同时位置隐蔽不易被发现，所述底板1上端左侧和所述横隔板3之间连接设置有第二挡板14，所述第二挡板14左侧位于所述底板1上端设置有蓄电池15，所述蓄电池15能够提供整个装置中所有部件的电力消耗，所述蓄电池15可以保证在收银过程中突然发生断电也不会造成信息丢失等情况，可以保证消费者和自身的利益，所述柜体2左侧中部设置有挂钩16，所述挂钩16上可用于悬挂装物品的袋子，所述柜体2上端中部垂直设置有托盘17，所述托盘17用来放置消费者付款的找零，这样的设置更便于消费者拿取，所述柜体2右侧上端设置有置物斗18，所述1支撑滚轮8为梯形的上端开放的金属斗，所述置物斗18右端的前后两侧固定有细圆柱凸起，便于悬挂塑料袋的把手，这样消费者可以直接放置物品，利于拿取，所述底板1下端设置有万向轮19，所述万向轮19带有刹车装置，这样能够保证装置移动的灵活性，同时可以固定在既定位置用于收银，所述第二挡板14右侧所述底板1上侧和所述横隔板3下侧之间设置有置物空间20，所述置物空间20可用于放置一些工作用或生活用的物品，方便灵活，可根据工作情况和使用情况随时调整。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
