自动煎烤机的制作方法

本发明涉及烧烤炉领域，具体涉及一种自动煎烤机。

背景技术：

烧烤是一种趣味活动，越来越多的人喜欢利用烧烤炉在花园、阳台或者野外等地方进行烧烤。烧烤炉的需求越来越多，功能要求也越来越高。传统的烧烤炉一般具有两种形式，一是设置有烧烤架，食物放置在烧烤架上面，烧烤架下面放置炭火或者电加热棒进行烘烤，由人控制食物翻面；二是在炭火或者电加热棒上方设置有可自转的插针，食物插置在插针上，由插针带动进行旋转，使食物受热均匀。上述两种形式的烧烤炉各有优缺点，第一种方便放置食物，但需要人经常进行翻面，否则会出现食物下部烤焦而上部不熟的现象；第二种食物受热均匀，但放置过于麻烦，且不能适用于所有食物。同时，上述两种形式的烧烤炉都只能利用炭火或电加热棒上方的热量进行加热，而无法利用炭火或电加热棒下方的热量。针对上述问题，申请人对设计了一种新型的烧烤炉结构。

技术实现要素：

本发明旨在解决上述所提及的技术问题，提供一种自动煎烤机，烤盘或烤架围绕电热棒进行公转，给用户带来新的烧烤体验。

本发明解决其技术问题所采用的技术方案是：

自动煎烤机，包括机身，所述机身上设置有用于盛放食物的容器、用于加热的电热装置，所述机身上还设置有用于运送容器围绕电热装置公转的输送装置。

作为上述技术方案的进一步改进，所述输送装置包括两条分别设置在电热装置两侧的输送链带，每条输送链带循环运转，两条输送链带上分别设置有朝向电热装置一侧伸出的第一安装构件，两条输送链带上的第一安装构件相对设置，所述容器上对应两条输送链带上的第一安装构件设置有第二安装构件，容器通过第二安装构件与第一安装构件的配合安装在两条输送链带之间。

作为上述技术方案的进一步改进，所述机身上设置有电机，所述电机通过传动装置同时驱动两条输送链带同步运转。

作为上述技术方案的进一步改进，所述机身上设置有控制电机速度的调速旋钮。

作为上述技术方案的进一步改进，每条输送链带上设置有多个第一安装构件，两条输送链带之间通过多个第一安装构件分别安装有多个容器。

作为上述技术方案的进一步改进，所述第一安装构件为安装销，所述第二安装构件为用于套接在安装销上的固定套。

作为上述技术方案的进一步改进，所述容器包括容器支架，所述第二安装构件设置在容器支架两侧，容器支架通过第二安装构件安装在两条输送链带之间，所述容器支架上放置有烤盘或者烤架。

作为上述技术方案的进一步改进，所述输送链带的上方和下方分别设置有用于对容器进行限位以及导向的限位导边。

作为上述技术方案的进一步改进，所述机身上设置有控制电热装置功率的调温旋钮。

作为上述技术方案的进一步改进，所述机身上设置用于放置容器、电热装置以及输送装置的凹陷区，所述机身上铰接有用于封盖凹陷区的上盖。

本发明的有益效果是：对比现有技术，本发明的自动煎烤机具有以下优点：

1、设置有用于盛装食物的容器，待烤的食物可直接放置在容器内，操作方便；

2、容器由输送装置驱动围绕电热装置公转，使食物均匀受热，无需人工进行食物翻面，更加方便；

3、充分利用电热装置向周围散发的热量；

4、给用户带来新的烧烤体验。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的自动煎烤机的结构示意图。

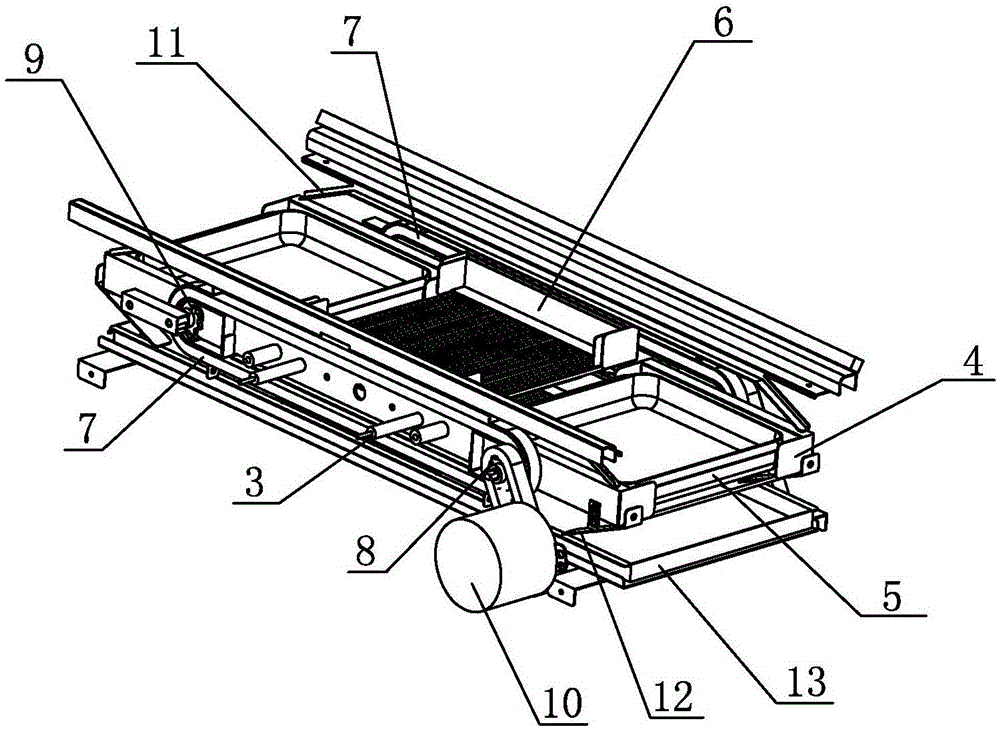

图2是自动煎烤机的内部结构示意图。

标号说明：1、机身； 2、上盖； 3、电热棒电极； 4、容器支架； 5、烤盘； 6、烤架； 7、输送链带； 8、主动轮； 9、从动轮； 10、电机； 11、上限位导边； 12、下限位导边； 13、托盘； 14、调温旋钮； 15、调速旋钮； 16、电源开关； 17、触发开关。

具体实施方式

参照图1、图2，本发明提供了自动煎烤机的一种优选实施例，包括机身1，机身1中部设置用于进行烧烤的凹陷区，凹陷区内设置有电热装置、用于盛放食物的容器、驱动容器围绕电热装置公转的输送装置；机身1上铰接有上盖2，所述上盖2盖合时封盖凹陷区，便于收纳。

所述电热装置为设置在凹陷区内部的电热棒，所述电热棒电极3在机身1内部与电源连接，进一步，所述机身1上设置有用于控制电热棒输出功率的调温旋钮14，通过调温旋钮14可方便的调节电热棒的输出功率，从而控制烘烤的温度。

所述容器包括容器支架4，所述容器支架4上放置有烤盘5或者烤架6，构成盛放食物的容器。在本实施例中，所述容器支架4包括由两条交叉设置的铁条组成的底托，以及与底托固定连接的两个相对的侧围板，所述侧围板的外侧设置有第二安装构件，所述第二安装构件优选为一个或多个固定套。

所述输送装置包括两条对称设置在电热棒两侧的输送链带7，如图2所示，所述的输送链带7呈长形，两侧采用圆弧过渡，所述输送链带7的圆弧内部设置有主动轮8和从动轮9，其中主动轮8连接有驱动装置，驱动输送链带7循环运转。进一步，所述驱动装置为设置在机身1内部的电机10，所述机身1上设置有控制电机10转速的调速旋钮15，优选的，所述电机10上设置有长输出轴，所述长输出轴上设置有两个驱动齿轮，所述的两个驱动齿轮分别通过链条连接驱动两条输送链带7的主动轮8，电机10通过上述传动装置同时驱动两条输送链带7同步运转。

所述的两条输送链带7上分别设置有朝向电热棒一侧伸出的第一安装构件，两条输送链带7上的第一安装构件相对设置，优选的，所述第一安装构件为与固定套相匹配的安装销。容器通过固定套与安装销的配合安装在两条输送链带7之间，由两条同步运转的输送链带7带动，围绕电热棒进行公转。进一步，每条输送链带7上设置有多个第一安装构件，两条输送链带7之间通过多个第一安装构件分别安装有多个容器，如图所示，本实施例中的自动煎烤机上采用上述方法设置有四个围绕电热棒公转的容器。通过调速旋钮15，可调节容器围绕电热棒公转的移动速度。

进一步，为了防止容器倾倒，同时对容器运转进行引导，所述输送链带7的上方设置有上限位导边11，输送链带7的下方设置有下限位导边12，容器在移动时，其边缘由限位导边所限制，不易进行倾倒。此外，在输送链带7的圆弧过渡处，由于容器的位置会发生上下移动，因此，所述上限位导边11向下倾斜，所述下限位导边12向上倾斜，保护容器不在输送链带7的圆弧过渡处倾侧。

进一步，所述机身1上设置有电源开关16，用于控制机身1上的电源输入。机身1上还设置有触发开关17，当上盖2闭合时，碰触触发开关17，断开机身1上电源，避免上盖2盖合后出现闷烧的情况。

进一步，所述机身1的凹陷区底部设置有可取出的托盘13，托盘13用于盛装烧烤时掉下的食物以及油滴等杂物，可取出清洗，便于清洁。

综上所述，本发明的自动煎烤机具有以下优点：1）设置有用于盛装食物的容器，待烤的食物可直接放置在容器内，操作方便；2）容器由输送装置驱动围绕电热装置公转，使食物均匀受热，无需人工进行食物翻面，更加方便；3）充分利用电热装置向周围散发的热量；4）给用户带来新的烧烤体验。

以上具体结构和尺寸数据是对本发明的较佳实施例进行了具体说明，但本发明创造并不限于所述实施例，熟悉本领域的技术人员在不违背本发明精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
