一种自动饮品冲泡设备的制作方法

本发明涉及生活用品技术领域，特别指一种自动饮品冲泡设备。

背景技术：

在现有的法压咖啡壶里目前有两种的操作方式，第一种为烧热水部分与法压壶分开，先利用水壶把水烧开后，人工方式倒入法压壶里，然后加咖啡粉到杯里，再盖好壶盖，再通过人工手动操作方式进行上下抽动冲泡机构，从而来冲泡咖啡。比如中国专利公开号为CN205306769所提到的一种法压壶，包括壶体和壶盖，所述壶盖包括顶盖和壳体，所述顶盖中间设置通孔，所述通孔内设置压杆，所述压杆顶端设置压头，所述压杆底端设置过滤层，所述壶体顶部一侧设置壶口，所述壳体上与壶口相对应的位置设置开口，所述开口处设置过滤网，所述壳体底端与壶体接合处设置密封圈，所述壶体上与壶口相对的一侧设置壶把，所述压头与顶盖中间设置垫圈。该方案解决了过滤残渣的问题，但其冲泡过程仍需要多次手工操作，冲泡起来非常麻烦，而且不能自动控制咖啡浓淡程度。

技术实现要素：

本发明的目的是提出一种自动饮品冲泡设备，可以自动完成冲泡饮品的过程，操作简单方便，同时还可以自动控制咖啡的浓淡程度。

为了达到上述目的，本发明采用的技术方案如下：一种自动饮品冲泡设备,包括主机和冲泡容器，所述主机上设有用于放置所述冲泡容器的冲泡位；所述主机内设有可供应冷水或热水的供水装置，所述供水装置的出水端与冲泡容器相连接，其特征在于，所述冲泡位的上端还设有驱动器；所述冲泡容器内设有食材容器，所述冲泡容器内还设有用于驱动所述食材容器在所述冲泡容器内上下移动的升降机构，所述升降机构与所述驱动器通过可拆卸的传动机构传动连接。本发明的自动饮品冲泡设备，可以自动完成冲泡饮品的过程，操作简单方便，同时还可以自动控制咖啡的浓淡程度。

根据以上方案，所述供水装置包括水箱、水泵或止回阀和加热器，所述加热器位于所述水箱底部或水箱内部，所述水泵或止回阀通过管路连接于水箱上并且管路的出水端与冲泡容器相连接水泵或止回阀，通过供水装置可以自动地向冲泡位供应热水，既可以作为饮水机使用，也可以注入冲泡容器内完成饮品冲泡过程。

根据以上方案，所述冲泡位的下端设有保温器，所述保温器用于加热所述冲泡容器使其保温，使冲泡容器内冲泡好的饮品能持续保温，让饮品在较长时间内都可以随时饮用而不会冷却。

根据以上方案，所述主机上设有控制面板，所述主机内设有控制器，所述控制面板连接所述控制器，所述控制器分别连接于所述水泵或止回阀、加热器、保温器和驱动器。通过控制面板上的功能按键，便可以控制供水装置供应热水，控制保温器进行保温，控制驱动器调节食材容器在冲泡容器内的上下位置，达到通过按键便可完成整个冲泡过程的操作，使得冲泡过程更自动化，省去人工冲泡的步骤。

根据以上方案，所述升降机构包括位于冲泡容器内的螺纹轴，所述螺纹轴与位于冲泡容器内的食材容器之间通过螺纹配合；并且所述食材容器与冲泡容器之间设有止转结构以防止所述食材容器跟随所述螺纹轴一起转动。通过驱动器驱使螺纹轴转动，便可以使食材容器在冲泡容器内上下移动，改变食材容器与冲泡容器内的水相接触的深度，实现控制冲泡浓淡的功能。

根据以上方案，所述止转结构包括冲泡容器的内壁和所述食材容器的外壁，并且所述螺纹孔偏心于所述食材容器的中心轴设置。通过螺纹孔的偏心设计，使螺纹轴在转动时，带动食材容器转动较小的角度后，食材容器的外侧壁与冲泡容器的内侧壁相接触，冲泡容器便可以阻止食材容器继续跟随螺纹轴一起转动，这样便可以使食材容器沿螺纹轴直线上下移动。采用这种结构可以通过简单的止转结构来实现止转功能。

根据以上方案，所述止转结构包括设置于冲泡容器内的止转杆，所述止转杆的轴线与所述螺纹孔的轴线不重合。通过止转杆阻止食材容器跟随螺纹杆一起转动，使食材容器只能沿螺纹轴上下移动，这种结构也比较简单有效地实现止转功能。

根据以上方案，所述螺纹轴的上端连接有旋转帽，所述旋转帽与所述螺纹轴在周向上固定，所述传动机构安装于所述旋转帽内。用户可以通过手动扭动旋转帽驱动螺纹轴转动，操作起来更省力；也可以直接让驱动器驱动螺纹轴转动，实现自动控制的效果。

根据以上方案，所述螺纹轴的下端设有定心块，所述定心块与所述冲泡容器的底面在径向上固定。通过定心块，可以对螺纹轴的下端定心，避免螺纹轴在转动时其下端晃动。

根据以上方案，所述传动机构为磁性传动件或离合器，磁性传动件或离合器既可以实现传动连接，也可以非常方便地断开连接，使用用户随时从主机上取下冲泡容器。

根据以上方案，所述止转杆具有中空的内腔，并且所述止转杆的上端连接于所述冲泡容器上端的进水孔，所述止转杆的下端靠近所述冲泡容器的底部。将止转杆设计成用于进水的管路，一来可以实现止转功能，二来可以将注入冲泡容器的水直接导流至容器底部，避免进入冲泡容器的水直接冲刷食材容器使食材在浸泡之前被浸湿。

根据以上方案，所述冲泡容器的上端设有花洒，所述花洒位于所述食材容器的上方。通过在冲泡容器内增加花洒，由主机控制供应的热水量和出水时间，当水注入花洒后，通过花洒下方的出液孔，热水可以缓慢地滴入食材容器中，能实现滚烫咖啡机的功能。

本发明的自动饮品冲泡设备，只需要用户将冲泡的食材放入到食材容器内，再把冲泡容器放置到主机的冲泡位上，启动主机后主机便可以自动烧水，然后将热水通过冲泡位处的出水端注入到冲泡容器内，进行食材冲泡；同时，还可以设定冲泡的浓淡程度，主机上的驱动器便可以通过传动机构，驱动冲泡容器内的升降机构，使食材容器在冲泡容器内上下移动，让食材容器所处的上下位置满足冲泡的浓淡要求。整个冲泡过程均可以自动完成，省去人工冲泡的操作步骤，操作简单方便，同时还可以控制饮品冲泡的浓淡口感。

附图说明

图1是本发明的结构示意图；

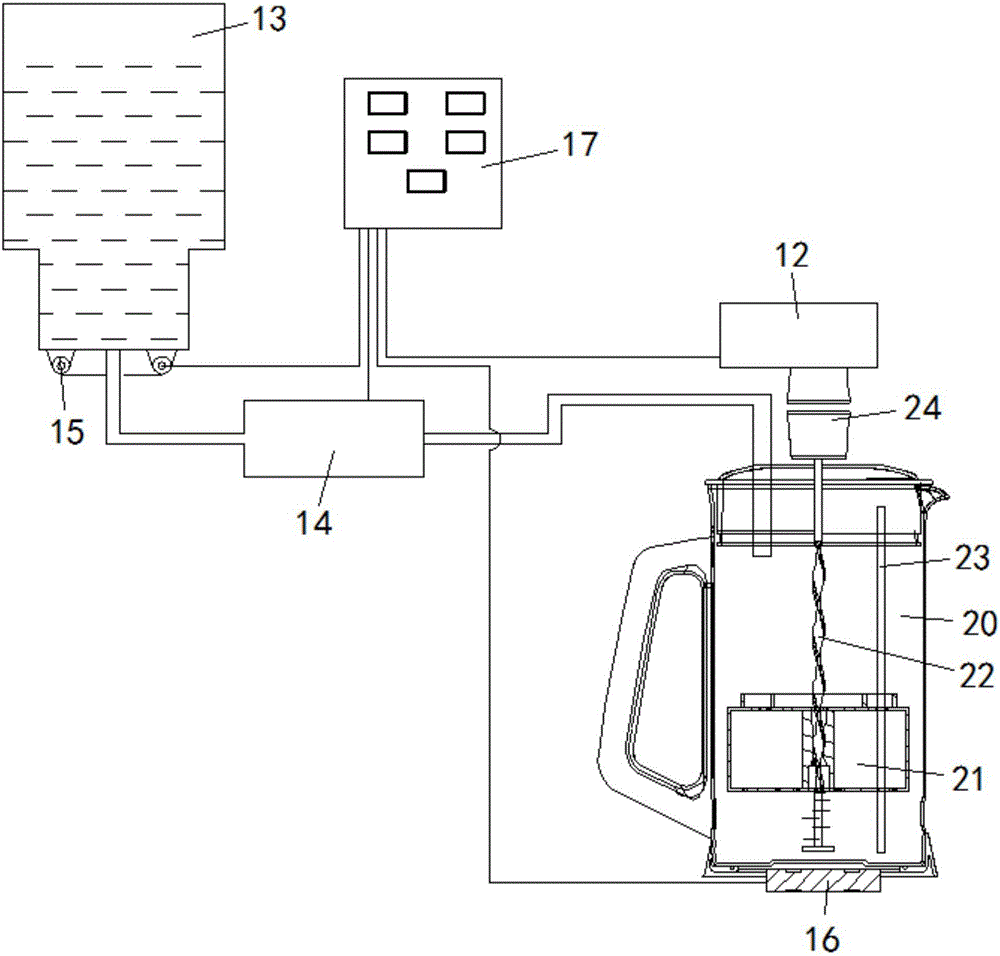

图2是本发明的结构原理图；

图3是本发明的另一结构原理图；

图4是本发明的另一结构示意图。

图中：10、主机；20、冲泡容器；

11、冲泡位；12、驱动器；13、水箱；14、水泵或止回阀；15、加热器；16、保温器；17、控制面板；

21、食材容器；22、螺纹轴；23、止转杆；24、传动机构；25、旋转帽；26、定心块；27、花洒。

具体实施方式

下面结合附图与实施例对本发明的技术方案进行说明。

如图1和图2所示，本发明所述的一种自动饮品冲泡设备，包括主机10和冲泡容器20，所述主机10上设有用于放置所述冲泡容器20的冲泡位11；所述主机10内设有可供应冷水或热水的供水装置，所述供水装置的出水端位于所述冲泡位11的上端，所述冲泡位11的上端还设有驱动器12；所述冲泡容器20内设有食材容器21，所述冲泡容器20内还设有用于驱动所述食材容器21在所述冲泡容器20内上下移动的升降机构，所述升降机构与所述驱动器12通过可拆卸的传动机构24传动连接。本发明的自动饮品冲泡设备，只需要用户将冲泡的食材放入到食材容器21内，再把冲泡容器20放置到主机10的冲泡位11上，启动主机10后主机10便可以自动烧水，然后将热水通过冲泡位11处的出水端注入到冲泡容器20内，进行食材冲泡；同时，还可以设定冲泡的浓淡程度，主机10上的驱动器12便可以通过传动机构24，驱动冲泡容器20内的升降机构，使食材容器21在冲泡容器20内上下移动，让食材容器21所处的上下位置满足冲泡的浓淡要求。整个冲泡过程均可以自动完成，省去人工冲泡的操作步骤，操作简单方便，同时还可以控制饮品冲泡的浓淡口感。

具体地，所述供水装置包括水箱13、水泵或止回阀14和加热器15，所述加热器15位于所述水箱13底部或内部，所述水泵或止回阀14通过管路连接于水箱13上并且管路的出水端位于所述冲泡位11的上端，通过供水装置可以自动地向冲泡位11供应热水，既可以作为饮水机使用，也可以注入冲泡容器20内完成饮品冲泡过程。所述冲泡位11的下端设有保温器16，所述保温器16用于加热所述冲泡容器20使其保温，使冲泡容器20内冲泡好的饮品能持续保温，让饮品在较长时间内都可以随时饮用而不会冷却。

所述主机10上设有控制面板17，所述主机10内设有控制器，所述控制面板17连接所述控制器，所述控制器分别连接于所述水泵或止回阀14、加热器15、保温器16和驱动器12。通过控制面板17上的功能按键，便可以控制供水装置供应热水，控制保温器16进行保温，控制驱动器12调节食材容器21在冲泡容器20内的上下位置，达到通过按键便可完成整个冲泡过程的操作，使得冲泡过程更自动化，省去人工冲泡的步骤。

所述升降机构包括位于冲泡容器20内的螺纹轴22，所述螺纹轴22与位于冲泡容器20内的食材容器21之间通过螺纹配合；并且所述食材容器21与冲泡容器20之间设有止转结构以防止所述食材容器21跟随所述螺纹轴22一起转动。通过驱动器12驱使螺纹轴22转动，便可以使食材容器21的冲泡容器20内上下移动，改变食材容器21与冲泡容器20内的水相接触的深度，实现控制冲泡浓淡的功能。所述止转结构包括冲泡容器20的内壁和所述食材容器21的外壁，并且所述螺纹孔偏心于所述食材容器21的中心轴设置。通过螺纹孔的偏心设计，使螺纹轴22在转动时，带动食材容器21转动较小的角度后，食材容器21的外侧壁与冲泡容器20的内侧壁相接触，冲泡容器20便可以阻止食材容器21继续跟随螺纹轴22一起转动，这样便可以使食材容器21沿螺纹轴22直线上下移动。采用这种结构可以通过简单的止转结构来实现止转功能。或者，所述止转结构包括设置于冲泡容器20内的止转杆23，所述止转杆23的轴线与所述螺纹孔的轴线不重合。通过止转杆23阻止食材容器21跟随螺纹杆一起转动，使食材容器21只能沿螺纹轴22上下移动，这种结构也比较简单有效地实现止转功能。

所述螺纹轴22的上端连接有旋转帽25，所述旋转帽25与所述螺纹轴22在周向上固定，所述传动机构24安装于所述旋转帽25内。用户可以通过手动扭动旋转帽25驱动螺纹轴22转动，操作起来更省力；也可以直接让驱动器12驱动螺纹轴22转动，实现自动控制的效果。所述螺纹轴22的下端设有定心块26，所述定心块26与所述冲泡容器20的底面在径向上固定。通过定心块26，可以对螺纹轴22的下端定心，避免螺纹轴22在转动时其下端晃动。所述传动机构24为磁性传动件或离合器，磁性传动件或离合器既可以实现传动连接，也可以非常方便地断开连接，使用用户随时从主机10上取下冲泡容器20。

当所述止转结构为止转杆23时，可以在所述止转杆23内设计中空的内腔，并且所述止转杆23的上端连接于所述冲泡容器20上端的进水孔，所述止转杆23的下端靠近所述冲泡容器20的底部。将止转杆23设计成用于进水的管路，一来可以实现止转功能，二来可以将注入冲泡容器20的水直接导流至容器底部，避免进入冲泡容器20的水直接冲刷食材容器21使食材在浸泡之前被浸湿。

如图3所示，所述冲泡容器20的上端设有花洒27，所述花洒27位于所述食材容器21的上方。通过在冲泡容器20内增加花洒27，由主机10控制供应的热水量和出水时间，当水注入花洒27后，通过花洒27下方的出液孔，热水可以缓慢地滴入食材容器21中，能实现滚烫咖啡机的功能。

用户在需要冲泡饮品时，将冲泡容器20从主机10取下，再将冲泡容器20的盖体从本体拆卸下来，然后取出食材容器21，向食材容器21中装入需要冲泡的食材，比如茶叶、咖啡或者柠檬等，然后将食材容器21放入冲泡容器20内，盖上盖体使盖体将本体上端开口密封，将冲泡容器20放回到主机10的冲泡位11上，通过控制面板17上的按键进行控制操作，比如冲泡、保温或者浓度调节，最后启动主机10的冲泡功能，主机10便会自动开始冲泡。主机10开始工作后，首先是加热器15将水箱13中的水加热，然后水泵或止回阀14将水箱13中加热的水泵或止回阀14送出来，从冲泡位11上端的出水端注入到冲泡容器20内，优选地，水可以经过盖体上的进水孔沿止转杆23的内腔注入，从而可以避免开食材容器21直接被导流至冲泡容器20的底部。当冲泡容器20中注入适量的水后，驱动器12便会自动工作，经由传动机构24驱动螺纹轴22使其转动起来，食材容器21与螺纹轴22通过螺纹配合，同时止转结构阻止食材容器21同步转动，因此食材容器21便只能沿螺纹轴22上下移动，在此过程中可以调节食材容器21在冲泡容器20中的深度，使食材容器21与冲泡容器20中的水相接触，食材便处在热水的浸泡中。驱动器12驱动螺纹轴22转动的圈数不同，可以使食材容器21所处在深度不同，比如食材容器21可以全部浸泡在水中，一半高度的食材容器21浸泡在水中，或者食材容器21完全与水不接触。通过以上操作，便可以实现浸泡时间、浸泡量等条件的控制，达到调节最终饮品浓淡程度的效果。整个冲泡过程，需要人工操作的步骤仅仅包括放置食材和按动按键，其它步骤均由设备自动完成，实现最简便的饮品冲泡过程，操作起来简单方便。当饮品冲泡好之后，如果冲泡容器20在预定时间内没有被取走，主机10便会自动控制保温器16开始工作，对冲泡容器20进行加热，使冲泡容器20内的饮品保温。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
