一种内循环预加热的即热式开水机的制作方法

本发明涉及一种即热式饮水机，具体是一种内循环预加热的即热式开水机。

背景技术：

现有技术的即热式开水机，由水箱、水泵及电发热器构成，它们依次连通构成即热式加热水路，水箱内的水在水泵作用下进入电发热器，加热成开水后流出。水箱内的水一般处于常温状态，直接加热成开水时，要么水流量非常小，要么电发热器的功率非常大，前者需要太长的时间等待，后者需要非常大的配电要求，实际使用效果均不好，需要进一步改进。

技术实现要素：

本发明的目的在于克服上述现有技术存在的不足，而提供一种内循环预加热的即热式开水机，其能够对水进行预热，使开水出水流量大，同时所需电发热器的功率小。

本发明的目的是这样实现的：

一种内循环预加热的即热式开水机，其结构特征在于，包括通过管路依次连接的预热水箱、水泵、电发热器及电磁三通阀，所述电磁三通阀的进水端通过管路与电发热器的出水端连接，其第一出水端为出水口，其第二出水端通过管路与预热水箱连接，其内部设有用于切换第一出水端或第二出水端与进水端连通的阀体。

所述预热水箱与水泵之间和/或水泵与电发热器之间设有预热水箱单向阀或预热水箱电磁阀。

所述预热水箱内设有水箱温度传感器，所述电发热器内设有电发热器温度传感器。

所述即热式开水机还包括原水水箱，其通过管路分别与预热水箱、水泵连接，所述原水水箱与水泵之间设有第二原水水箱电磁阀。

所述原水水箱与预热水箱之间设有第一原水水箱电磁阀。

所述原水水箱内设有原水水箱温度传感器。

所述原水水箱内设有水位传感器。

所述预热水箱上设有与水源连接的第一水源电磁阀。

所述电磁三通阀的第一出水端上设有混水阀，所述混水阀的热水进水端与电磁三通阀的第一出水端连接，混水阀的冷水进水端通过第二水源电磁阀与水源连接；所述第二水源电磁阀的进水端或出水端上设有水源温度传感器。

所述预热水箱内设有水位传感器。

本发明有益效果如下：

通过电磁三通阀的切换，使即热式开水机在闲时电发热器能够为预热水箱内的水预热到较高温度，再通过电磁三通阀的切换，使电发热器能够把水快速加热到开水状态，由于预热水箱内的水已经预热到温度处于较高状态，使即热式开水机的开水出水流量大，节省等待时间，同时所需电发热器的功率小，配电要求低。

本发明的即热式饮水机能够广泛应用在家用或商用的即热式饮水机上。

附图说明

图1为本发明第一实施例的原理图。

图2为本发明第二实施例的原理图。

具体实施方式

下面结合附图及实施例对本发明作进一步描述。

第一实施例

参见图1，本内循环预加热的即热式开水机，包括通过管路依次连接的预热水箱1、水泵2、电发热器3及电磁三通阀4，所述电磁三通阀4的进水端通过管路与电发热器4的出水端连接，其第一出水端为出水口，其第二出水端通过管路与预热水箱1连接，其内部设有用于切换第一出水端或第二出水端与进水端连通的阀体。通过电磁三通阀4的阀体切换，即热式开水机在闲时，接通电磁三通阀4的进水端及第二出水端，并在水泵2的作用下，电发热器3能够为预热水箱1内的水预热到较高温度（如65度）。再通过电磁三通阀的切换，即热式开水机在正常工作时，接通电磁三通阀4的进水端及第二出水端，并在水泵2的作用下，使电发热器4能够把预热水箱1内的水快速加热到开水状态，由于预热水箱1内的水已经预热到温度处于较高状态，使即热式开水机的开水出水流量大，节省等待时间，同时所需电发热器的功率小，配电要求低。

进一步地，本实施例在预热水箱1与水泵2之间设有预热水箱电磁阀72，其能够单向打开预热水箱1的出水通路，避免开水倒流而损坏相关电器元件。另外，当然还可在水泵2与电发热器3之间进一步设置额外的预热水箱单向阀或预热水箱电磁阀，也可以只在水泵2与电发热器3之间设置单独的预热水箱单向阀或预热水箱电磁阀，防倒流效果更佳，本领域的技术人员均可理解。

进一步地，预热水箱1内设有水箱温度传感器11，所述电发热器3内设有电发热器温度传感器31，通过水箱温度传感器11及出水温度传感器31的水温对比，可以得知电发热器3是否能够把流经的水完全加热至煮沸状态，如果电发热器3能够把流经的水完全加热至煮沸状态，即可增大出水流量至其刚好能够把水流经的水完全加热至煮沸为止，若电发热器3不能够把流经的水完全加热至煮沸状态，即减小出水流量至其刚好能够把水流经的水完全加热至煮沸为止。其中，所述的电发热器3采用厚膜电发热器、金属电发热管、金属电发热盘或者石英电发热管等。

为了使即热式开水机能够具备出温水/低温水（即其水温比预热水箱1内的水温低）的功能，进一步地，即热式开水机还包括原水水箱5（用于盛放经过过滤可以直饮的过滤水），其通过管路分别与预热水箱1、水泵2连接，所述原水水箱5与水泵2之间设有第二原水水箱电磁阀52，第二原水水箱电磁阀52能够单向打开原水水箱5对水泵2的出水通路。在压强的作用下，预热水箱1用去多小量的水，原水水箱5就能直接往预热水箱1重新补充多小量的水，两水箱1的压力始终能够处于平衡状态。

进一步地，所述原水水箱5与预热水箱1之间设有第一原水水箱电磁阀51，第一原水水箱电磁阀51能够单向打开原水水箱5对预热水箱1的出水通路，能够使即热饮水机更有计划地向预热水箱1进行补水，能够避免预热水箱1内的水常满，防止因为预热而导致压力过大现象，安全性能更好，也能够起到防止热水倒流的作用。

进一步地，原水水箱5内设有原水水箱温度传感器53，其能够检测原水水箱5内的温度，能够更准确地出所需温度的温水/低温水的功能。

另外，原水水箱5内设有水位传感器6，原水水箱5水位低时，电发热器4将停止工作，避免干烧发生，由于原水水箱5能够主动向预热水箱1补水，因此，在该技术方案下，预热水箱1可不再设置水位传感器，以节约成本。

本发明的工作原理为：出开水状态时，预热水箱电磁阀72、水泵2及电发热器3工作，电磁三通阀4的第一出水端与进水端为通路状态，即电磁三通阀4出开水，此时，电磁三通阀4的出开水温度可由出水温度传感器31感应。内循环预热状态时，预热水箱电磁阀72、水泵2及电发热器3工作，电磁三通阀4的第二出水端与进水端为通路状态，此时预热水箱1内的水呈内循环状态加热，使预热水箱1内的水预热到较高温度水平（如65度），此时，水箱1内的预热温度可由水箱温度传感器11感应；即闲时状态时，预热水箱1内的水可以预热到较高温度，由于预热水箱1内的水已经预热过，即热式开水机在出开水时能够以较大的出水水流出开水，节省出开水时间，同时有效降低电发热器3的最大功率，使即热式开水机处于较低的功率即可使用，配电要求更低，特别适合开水用量大的使用场合使用，如多人聚餐、酒店、宾馆、餐馆等。当采用增设原水水箱5的技术方案时，即热式开水机还具备出温水/低温水的功能，该功能使用时，第二原水水箱电磁阀52、水泵2及电发热器3工作，电磁三通阀4的第一出水端与进水端为通路状态，即电磁三通阀4出温水/低温水，此时，电磁三通阀4的出出温水/低温水的温度可由出水温度传感器31感应。

第二实施例

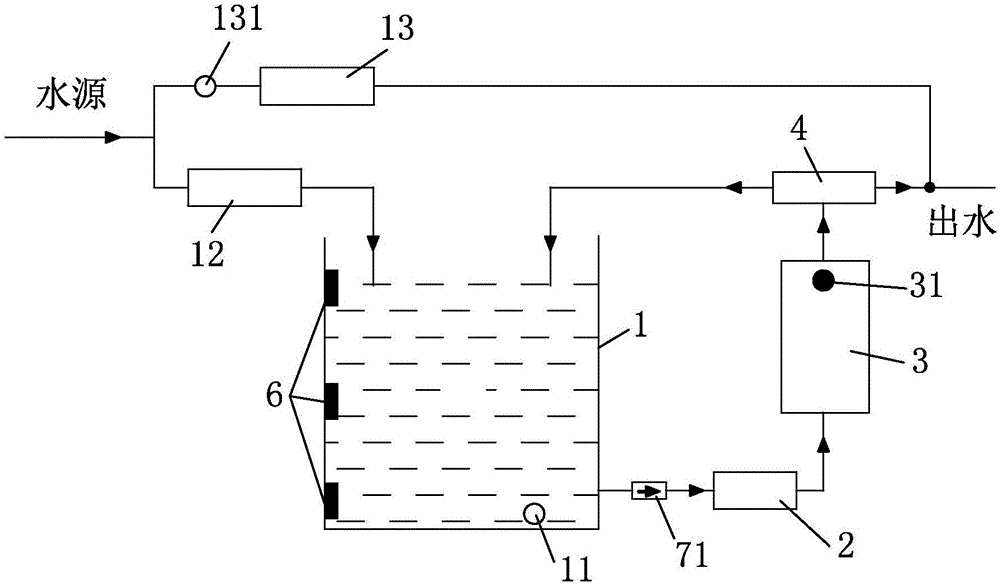

参见图2，本内循环预加热的即热式开水机，其与第一实施例的主要区别在于：

一、在预热水箱1与水泵2之间设有预热水箱单向阀71，其能够单向打开预热水箱1的出水通路，避免开水倒流而损坏相关电器元件。另外，当然还可在水泵2与电发热器3之间进一步设置额外的预热水箱单向阀或预热水箱电磁阀，也可以只在水泵2与电发热器3之间设置单独的预热水箱单向阀或预热水箱电磁阀，防倒流效果更佳，本领域的技术人员均可理解。其中，预热水箱单向阀71为机械式、第一实施例的预热水箱电磁阀72为电控式，所起到的作用均相同，本领域的技术人员均可理解。

二、预热水箱1上设有与水源连接的第一水源电磁阀12，可以为预热水箱1进行自动补水，此时预热水箱1内最好设有水位传感器6，预热水箱1水位低时，电发热器4将停止工作，避免干烧发生。

三、电磁三通阀4的第一出水端上设有混水阀，所述混水阀的热水进水端与电磁三通阀4的第一出水端连接，混水阀的冷水进水端通过第二水源电磁阀13与水源连接。该技术方案使本即热式开水机同样能够具备出温水/低温水（即其水温比预热水箱1内的水温低）的功能，当然此时所述的水源，最好为直饮式水源。需要打开混水阀，电磁三通阀4的第一出水端出开水，第二水源电磁阀13打开出冷水，两者混合后变成温水/低温水流出。当混水阀进一步为电子混水阀时，为了保证出水温度，可以进一步在第二水源电磁阀13的进水端或出水端上设有水源温度传感器131，此时根据水源温度及开水温度的对比，即可自动配出所需温度的温水/低温水。

其他未述部分，同第一实施例，不再重复。

上述实施例只是本发明的优选方案，本发明还可有其他实施方案。本领域的技术人员在不违背本发明精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本申请权利要求所设定的范围内。
