本发明涉及图书管理设施技术领域,尤其是涉及一种便于分类的档案存放架。



背景技术:

目前,档案架用于机关、企事业单位图书资料室、档案室、样品室等存放图书资料、档案、财务凭证、货物等,与传统式书架、货架、档案架相比,存储量大,且更有系统性。

为了对现有技术进行改进,人们进行了长期的探索,提出了各种各样的解决方案。例如,中国专利文献公开了一种多功能档案架[申请号:CN201620063669.X],包括档案架底座框架、一对边框板、背板、一组竖隔板、中间隔板、一组横隔板和重要文件抽屉,所述档案架底座框架设有抽屉安装槽,所述一对边框板和背板的底部分别固定安装在档案架底座框架的顶面上,且背板的两侧分别与一对边框板的一侧固定相连,所述中间隔板的底部安装在档案架底座框架的顶面上,一侧与背板固定相连,并位于一对边框板的中间,所述一组竖隔板的底部分别安装在档案架底座框架的顶面上,一侧分别与背板固定相连,所述重要文件抽屉通过抽屉滑轨活动安装在档案架底座框架的抽屉安装槽内。

上述方案虽然在一定程度上解决了现有技术的不足,但是设计仍不够合理,目前仍缺乏一种便于档案分类整理的便于分类的档案存放架。



技术实现要素:

本发明的目的是针对上述问题,提供一种便于档案分类整理的便于分类的档案存放架。

为达到上述目的,本发明采用了下列技术方案:本发明的一种便于分类的档案存放架,所述便于分类的档案存放架包括存放架本体,所述存放架本体包括液晶显示屏、标识牌、把手、上柜门、干燥剂放置槽、下柜门、立杆、防虫剂放置槽、隔板、分层板、底部空腔、控制器、灰尘收集装置、真空吸尘装置、除尘滚轮和电机;

所述存放架本体上设置有分层板,所述分层板的侧壁上设置有液晶显示屏、标识牌和竖直设置的用于将分层板分隔成两部分的立杆,所述分层板之间设置有用于放置干燥剂的干燥剂放置槽和用于防虫剂的防虫剂放置槽,所述分层板之间设置有多个隔板,所述分层板上设置有档案,防虫剂可以对档案存放架中的档案进行防虫,虫子不敢轻易进入存放架。干燥剂可以使得档案存放架内保持干燥,不潮湿。

所述存放架本体的底部设置有底部空腔,所述底部空腔内设置有控制器、灰尘收集装置和真空吸尘装置,所述存放架本体的侧壁上设置有第一吸尘管道和第二吸尘管道,所述第一吸尘管道和第二吸尘管道与真空吸尘装置相连通,所述控制器分别与灰尘收集装置、液晶显示屏、真空吸尘装置相连接。本发明的液晶显示屏上可以根据档案存放时的档案号查阅档案的分类情况,方便使用者查阅档案在分层板上的具体位置。同时方便档案管理员对档案进行合理的分拣和分类。

在上述的便于分类的档案存放架中,所述分层板为三层,所述分层板的上部内壁均设置有除尘器,所述除尘器包括导轨、除尘滚轮和电机,所述导轨由上导轨和下导轨组成,所述上导轨和下导轨的两侧设置有除尘滚轮,所述上导轨和下导轨之间设置有电机,所述控制器与电机相连接。本发明在液晶显示屏中进行操作,就可以使得电机转动,带动除尘滚轮转动,并沿着导轨来回运动,同时真空吸尘器打开并工作,将灰尘吸入第一吸尘管道和第二吸尘管道中进入灰尘收集装置,将档案表面的灰尘清除干净。

在上述的便于分类的档案存放架中,所述隔板之间设置有档案。所述档案可以插入隔板之间的空隙之中进行存放。

在上述的便于分类的档案存放架中,所述隔板的上部设置有上通孔,所述隔板的侧壁上设置有侧通孔。所述侧通孔和上通孔使得隔板上的档案上的灰尘比较容易通过第一吸尘管道和第二吸尘管道中进入灰尘收集装置,从而达到除尘的目的。

在上述的便于分类的档案存放架中,所述上柜门上设置有把手。

在上述的便于分类的档案存放架中,所述立杆内部设置有加强筋。所述加强筋使得立杆的强度更高,不易折断。

在上述的便于分类的档案存放架中,所述分层板上设置有凹槽,所述隔板上设置有凸起,所述凸起与凹槽相适配且固定连接。

在上述的便于分类的档案存放架中,所述底部空腔内设置有第一容置腔、第二容置腔和第三容置腔,所述第一容置腔内设置有控制器,所述第二容置腔内设置有灰尘收集装置,所述第三容置腔内设置有真空吸尘装置。

有益效果:本发明结构简单,设计合理,便于档案分类整理,清洁环保。

与现有的技术相比,本发明的优点在于:

(1)档案分类就是依据一定的标准,按照档案来源、时间、内容和形式特征的异同点,对档案进行有层次的区分,并形成相应的体系。本发明的液晶显示屏上可以根据档案存放时的档案号查阅档案的分类情况,方便使用者查阅档案在分层板上的具体位置。同时方便档案管理员对档案进行合理的分拣和分类。

(2)本发明在液晶显示屏中进行操作,就可以使得电机转动,带动除尘滚轮转动,并沿着导轨来回运动,同时真空吸尘器打开并工作,将灰尘吸入第一吸尘管道和第二吸尘管道中进入灰尘收集装置,将档案表面的灰尘清除干净。

附图说明

图1为本发明提供的主视图;

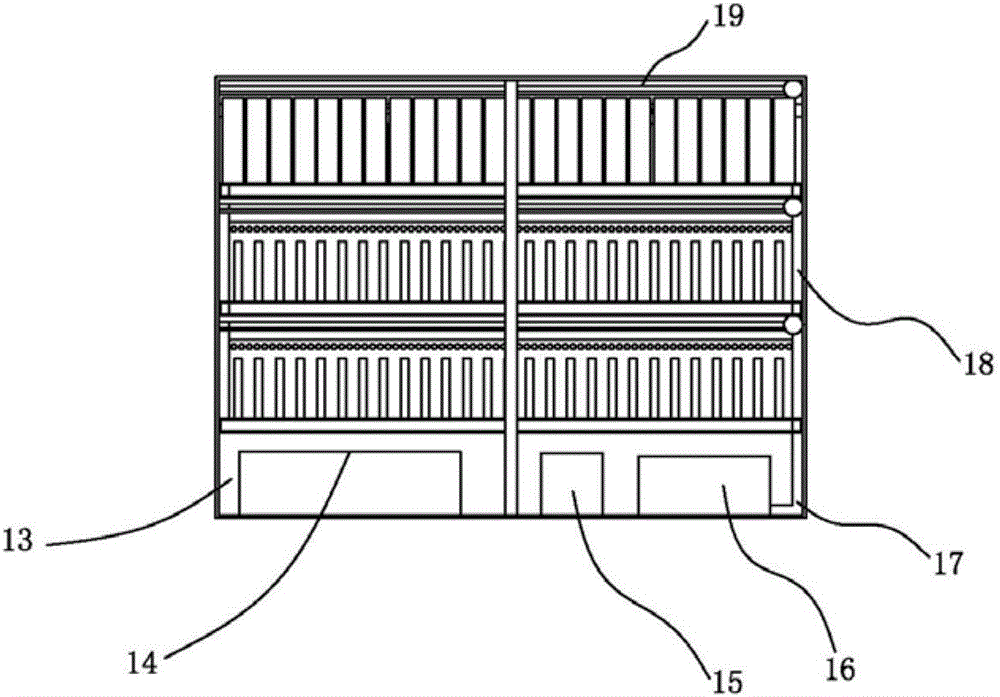

图2为本发明提供的结构示意图;

图3为本发明提供的除尘器的轴测图;

图4为本发明提供的除尘器的左视图;

图5为本发明提供的隔板的示意图;

图6为本发明提供的结构框图;

图中,1存放架本体、2液晶显示屏、3标识牌、4把手、5上柜门、6干燥剂放置槽、7下柜门、8立杆、9防虫剂放置槽、10隔板、11分层板、12档案、13底部空腔、14控制器、15灰尘收集装置、16真空吸尘装置、17第一吸尘管道、18第二吸尘管道、19导轨、20上通孔、21侧通孔、22上导轨、23下导轨、24除尘器、25除尘滚轮、26电机。

具体实施方式

以下实施例仅处于说明性目的,而不是想要限制本发明的范围。

实施例1

如图1至图6所示,本发明的一种便于分类的档案存放架,所述便于分类的档案存放架包括存放架本体1,所述存放架本体1包括液晶显示屏2、标识牌3、把手4、上柜门5、干燥剂放置槽6、下柜门7、立杆8、防虫剂放置槽9、隔板10、分层板11、底部空腔13、控制器14、灰尘收集装置15、真空吸尘装置16、除尘滚轮25和电机26;

所述存放架本体1上设置有分层板11,所述分层板11的侧壁上设置有液晶显示屏2、标识牌3和竖直设置的用于将分层板11分隔成两部分的立杆8,所述分层板11之间设置有用于放置干燥剂的干燥剂放置槽6和用于防虫剂的防虫剂放置槽9,所述分层板11之间设置有多个隔板10,所述分层板11上设置有档案12,

所述存放架本体1的底部设置有底部空腔13,所述底部空腔13内设置有控制器14、灰尘收集装置15和真空吸尘装置16,所述存放架本体1的侧壁上设置有第一吸尘管道17和第二吸尘管道18,所述第一吸尘管道17和第二吸尘管道18与真空吸尘装置16相连通,所述控制器14分别与灰尘收集装置15、液晶显示屏2、真空吸尘装置16相连接。

所述分层板11为三层,所述分层板11的上部内壁均设置有除尘器24,所述除尘器24包括导轨19、除尘滚轮25和电机26,所述导轨19由上导轨22和下导轨23组成,所述上导轨22和下导轨23的两侧设置有除尘滚轮25,所述上导轨22和下导轨23之间设置有电机26,所述控制器14与电机26相连接。

所述隔板10之间设置有档案12。

所述隔板10的上部设置有上通孔20,所述隔板10的侧壁上设置有侧通孔21。

所述上柜门5上设置有把手4。

所述立杆8内部设置有加强筋。

所述分层板11上设置有凹槽,所述隔板10上设置有凸起,所述凸起与凹槽相适配且固定连接。

所述底部空腔13内设置有第一容置腔、第二容置腔和第三容置腔,所述第一容置腔内设置有控制器14,所述第二容置腔内设置有灰尘收集装置15,所述第三容置腔内设置有真空吸尘装置16。

尽管本文较多地使用了存放架本体1、液晶显示屏2、标识牌3、把手4、上柜门5、干燥剂放置槽6、下柜门7、立杆8、防虫剂放置槽9、隔板10、分层板11、档案12、底部空腔13、控制器14、灰尘收集装置15、真空吸尘装置16、第一吸尘管道17、第二吸尘管道18、导轨19、上通孔20、侧通孔21、上导轨22、下导轨23、除尘器24、除尘滚轮25、电机26等术语,但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质;把它们解释成任何一种附加的限制都是与本发明精神相违背的。
