一种磨豆滴落咖啡机的制作方法

本发明涉及家用咖啡机技术领域，特别指一种磨豆滴落咖啡机。

背景技术：

随着人们的生活水平的不断提高，品味不断的提升，已经很多人不再喜欢饮用速溶咖啡，而喜欢自己购买咖啡豆进行研磨后进行冲泡饮用，这样便会用到带有磨豆功能的咖啡机。如中国专利公开号为cn106037489a所提到的一种可拆卸磨豆装置的咖啡机，包括主机，以及安装于主机上的磨豆装置，所述主机的顶部设有安装孔，所述安装孔内设有汇集并引导咖啡粉流向的漏斗，所述漏斗上端设有锁扣，所述磨豆装置的底部外表面设有锁钩；所述磨豆装置的锁钩可以旋入或旋出所述漏斗的锁扣内，使磨豆装置可拆卸地安装在主机上。上述现有技术的磨豆装置与主机之间通过可拆卸的结构进行连接，并且磨豆装置与主机之间通过漏斗对咖啡粉进行导向，使磨豆装置和主机内可以较为容易地进行清理残粉，可以避免出粉通道内的堵粉和飞粉现象发生，但因为采用的方式是通过拆卸磨豆装置，，只能定期进行拆卸清理，在使用过程中对消费者造成不必要的麻烦，使用不够方便。

技术实现要素：

本发明的目的是提出一种磨豆滴落咖啡机，不仅可以完全避免咖啡粉在出粉通道内的残留，保持出粉通道的畅通，而且不需要用户定期清理，使用起来更加方便。

为了达到上述目的，本发明采用的技术方案如下：

本发明所述的一种磨豆滴落咖啡机,包括主机，所述主机内具有磨豆装置和酿造装置，所述酿造装置的漏斗上方开口位于所述磨豆装置的出粉口下方，其特征在于，所述磨豆装置的出粉口处具有下粉通道，所述下粉通道沿所述主机的高度方向设置，并且所述下粉通道的下端连接于所述漏斗的上端开口靠近中心的位置。本发明不仅可以完全避免咖啡粉在出粉通道内的残留，保持出粉通道的畅通，而且不需要用户定期清理，使用起来更加方便。

根据以上方案，所述下粉通道呈上端尺寸小而下端尺寸大的喇叭状设置，使得咖啡粉从磨豆装置的出粉口进入下粉通道后，能直接垂直掉落到漏斗会，并且从上端小尺寸位置掉落到下端大尺寸位置时，咖啡粉不会与下粉通道的内壁发生接触，因此不会造成咖啡粉粘附在下粉通道的情况。

根据以上方案，所述磨豆装置的出粉口处设有刮粉板，通过刮粉板的转动，可以将磨豆装置上出粉口处的咖啡粉推到下粉通道内，避免出粉口处咖啡粉堆积，造成咖啡粉残留。

根据以上方案，所述下粉通道的底部设有用于开启或封闭所述下粉通道的活动门，通过活动门的开启或关闭，既可以防止在冲泡咖啡时咖啡粉持续掉落到漏斗中，也可以避免漏斗中热水产生的蒸汽进入磨豆装置造成咖啡吩凝结形成顽固残留。

根据以上方案，所述活动门上连接有驱动电机，所述驱动电机用于驱动所述活动门开启或封闭所述下粉通道，通过驱动电机可以根据咖啡机工作程序的不同实现活动门的自动控制开启与关闭。

根据以上方案，所述漏斗的上方开口处设有下粉罩，所述下粉罩的下端环绕地包围在所述漏斗的上端开口，所述下粉罩的上端环绕地包围在所述下粉通道的底端，通过下粉罩将下粉通道与漏斗包围在内，使下粉通道与漏斗之间形成密封的通道，防止咖啡粉从下粉通道落下漏斗的过程中由于静电吸引而散落在漏斗外面，下粉罩可以隔绝静电的影响，使咖啡粉保持垂直下落。

根据以上方案，所述磨豆装置包括底座、调节圈、研磨盘和研磨刀，所述研磨刀安装于底座内且与驱动装置传动连接，所述研磨盘安装于调节圈上且与所述研磨刀配合；所述调节圈与所述底座之间通过螺纹配合，以使所述调节圈与所述底座之间相对转动时能改变所述研磨盘和研磨刀之间的配合间距。通过调节圈的调节，可以改变所述研磨盘和研磨刀之间的配合间距，根据使用需求实现在磨粉过程中对咖啡粉粗细程度的调节。

根据以上方案，所述磨豆装置还包括位于所述调节圈上方的旋钮，所述旋钮与所述调节圈固定连接，通过旋钮来转动调节圈，调节力度较小，操作更方便省力。

根据以上方案，所述磨豆装置还包括位于所述调节圈上方的储豆箱，所述储豆箱用于储存咖啡豆并向所述研磨盘和研磨刀之间供应咖啡豆。通过安装在上方位置的储豆箱作为原料供应输出，可以使简化磨豆操作，避免持续手动加料。

根据以上方案，所述储豆箱位于所述调节圈上，所述旋钮位于所述储豆箱上，并且所述旋钮、储豆箱和调节圈在周向上依次固定连接，三者固定连接后在操作调节圈可以借助储豆箱，通过更小的力度便可以使调节圈转动，达到省力的目的。

本发明的磨豆滴落咖啡机，在磨豆装置的出粉口处设计一个单独的下粉通道，并且下粉通道直接连接出粉口和酿造装置的漏斗，同时下粉通道保持竖直方向的延伸，使得磨豆装置生产出来的咖啡粉从出粉口出来后，进入到下粉通道内可以直接沿竖直方向掉落，在掉落过程中不会与任何零部件相接触，最终进入到漏斗中。因此，本发明的咖啡机，不仅可以完全避免咖啡粉在出粉通道内的残留，保持出粉通道的畅通，而且不需要用户定期清理，使用起来更加方便。

附图说明

图1是本发明的结构示意图；

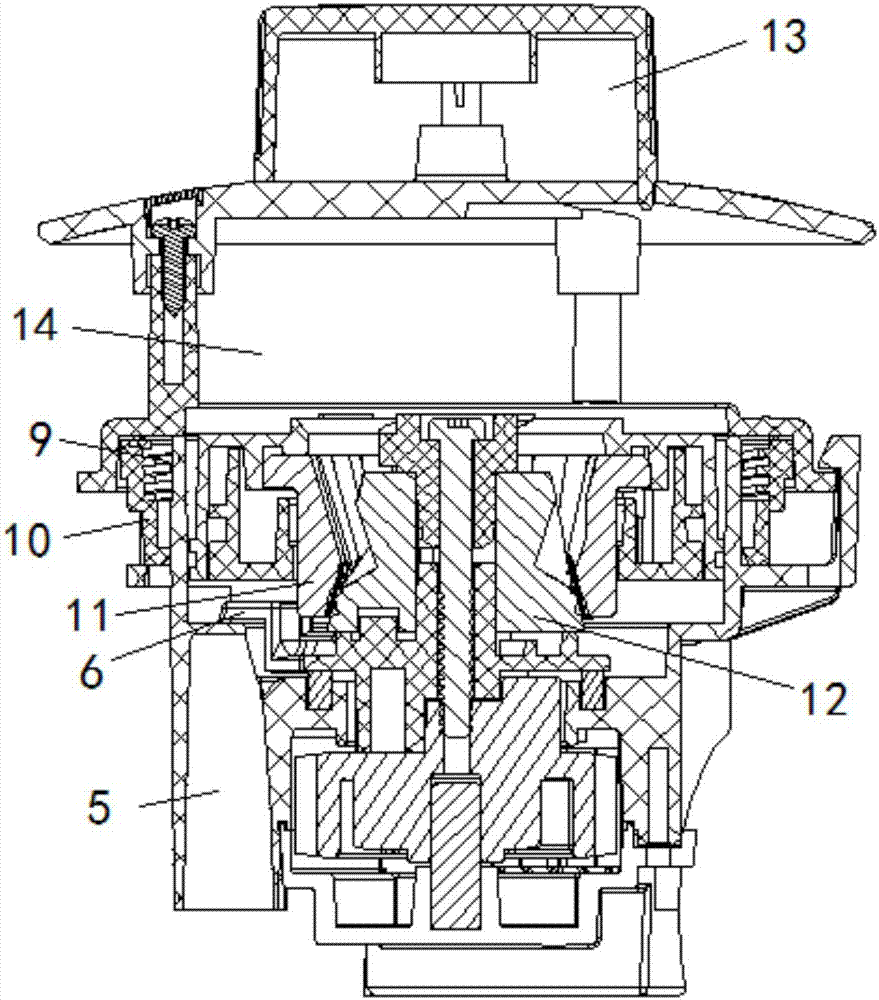

图2是本发明的磨豆装置结构示意图；

图3本发明的下粉通道与漏斗之间的连接结构示意图。

图中：1、主机；2、磨豆装置；3、酿造装置；4、漏斗；5、下粉通道；6、刮粉板；7、活动门；8、下粉罩；9、底座；10、调节圈；11、研磨盘；12、研磨刀；13、旋钮；14、储豆箱。

具体实施方式

下面结合附图与实施例对本发明的技术方案进行说明。

如图1、图2和图3所示，本发明所述的一种磨豆滴落咖啡机，包括主机1，所述主机1内具有磨豆装置2和酿造装置3，所述酿造装置3的漏斗4上方开口位于所述磨豆装置2的出粉口下方，所述磨豆装置2的出粉口处具有下粉通道5，所述下粉通道5沿所述主机1的高度方向设置，并且所述下粉通道5的下端连接于所述漏斗4的上端开口靠近中心的位置。本发明的磨豆滴落咖啡机，在磨豆装置2的出粉口处设计一个单独的下粉通道5，并且下粉通道5直接连接出粉口和酿造装置3的漏斗4，同时下粉通道5保持竖直方向的延伸，使得磨豆装置2生产出来的咖啡粉从出粉口出来后，进入到下粉通道5内可以直接沿竖直方向掉落，在掉落过程中不会与任何零部件相接触，最终进入到漏斗4中。因此，本发明的咖啡机，不仅可以完全避免咖啡粉在出粉通道内的残留，保持出粉通道的畅通，而且不需要用户定期清理，使用起来更加方便。

如图2和图3所示，所述下粉通道5呈上端尺寸小而下端尺寸大的喇叭状设置，使得咖啡粉从磨豆装置2的出粉口进入下粉通道5后，能直接垂直掉落到漏斗4内，并且从上端小尺寸位置掉落到下端大尺寸位置时，咖啡粉不会与下粉通道5的内壁发生接触，因此不会造成咖啡粉粘附在下粉通道5内壁的情况。

根据以上方案，所述磨豆装置2的出粉口处设有刮粉板6，通过刮粉板6的转动，可以将磨豆装置2的出粉口处的咖啡粉推到下粉通道5内，避免出粉口处咖啡粉堆积，造成咖啡粉残留。

根据以上方案，所述下粉通道5的底部设有用于开启或封闭所述下粉通道5的活动门7，通过活动门7的开启或关闭，既可以防止在冲泡咖啡时咖啡粉持续掉落到漏斗4中，也可以避免漏斗4中热水产生的蒸汽进入磨豆装置2造成咖啡吩凝结形成顽固残留。

根据以上方案，所述活动门7上连接有驱动电机，所述驱动电机用于驱动所述活动门7开启或封闭所述下粉通道5，通过驱动电机可以根据咖啡机工作程序的不同实现活动门7的自动控制开启与关闭。

如图3所示，所述漏斗4的上方开口处设有下粉罩8，所述下粉罩8的下端环绕地包围在所述漏斗4的上端开口，所述下粉罩8的上端环绕地包围在所述下粉通道5的底端，通过下粉罩8将下粉通道5与漏斗4包围在内，使下粉通道5与漏斗4之间形成密封的通道，防止咖啡粉从下粉通道5落下漏斗4的过程中由于静电吸引而散落在漏斗4外面，下粉罩8可以隔绝静电的影响，使咖啡粉保持垂直下落。

如图2所示，所述磨豆装置2包括底座9、调节圈10、研磨盘11和研磨刀12，所述研磨刀12安装于底座9内且与驱动装置传动连接，所述研磨盘11安装于调节圈10上且与所述研磨刀12配合；所述调节圈10与所述底座9之间通过螺纹配合，以使所述调节圈10与所述底座9之间相对转动时能改变所述研磨盘11和研磨刀12之间的配合间距。通过调节圈10的调节，可以改变所述研磨盘11和研磨刀12之间的配合间距，根据使用需求实现在磨粉过程中对咖啡粉粗细程度的调节。所述磨豆装置2还包括位于所述调节圈10上方的旋钮13，所述旋钮13与所述调节圈10固定连接，通过旋钮13来转动调节圈10，调节力度较小，操作更方便省力。所述磨豆装置2还包括位于所述调节圈10上方的储豆箱14，所述储豆箱14用于储存咖啡豆并向所述研磨盘11和研磨刀12之间供应咖啡豆。通过安装在上方位置的储豆箱14作为原料供应输出，可以使简化磨豆操作，避免持续手动加料。

根据以上方案，所述储豆箱14位于所述调节圈10上，所述旋钮13位于所述储豆箱14上，并且所述旋钮13、储豆箱14和调节圈10在周向上依次固定连接，三者固定连接后在操作调节圈10可以借助储豆箱14，通过更小的力度便可以使调节圈10转动，达到省力的目的。

需要冲泡咖啡时，先在储豆箱14中加入足量的咖啡豆，然后启动咖啡机，根据个人喜好调节咖啡粉的粗细，具体地通过转动旋钮13，旋钮13带动储豆箱14转动，储豆箱14带动调节圈10转动，调节圈10与底座9之间发生相对转动，由于二者通过螺纹配合，在相对转动的过程中调节圈10会在底座9沿上下方向移动，由于研磨刀12与底座9之间在上下方向上是固定不动的，而研磨盘11与调节圈10在上下方向上也是固定不动的，因此在调节圈10相对底座9上下移动时，研磨盘11与研磨刀12之间便也会相对地上下移动，从而改变研磨盘11与研磨刀12之间的间隙大小，这样咖啡豆进入研磨盘11与研磨刀12之间的研磨间隙后，便可以根据间隙大小研磨出不同粗细程度的咖啡粉。咖啡粉从磨豆装置2的出粉口出来后，刮粉板6跟研磨刀12一起转动，将出粉口处的咖啡粉刮动，使咖啡粉进入到下粉通道5内。由于下粉通道5沿竖直方向设计，同时下粉通道5的底部与漏斗4的顶部之间有围挡起来的下粉罩8，使咖啡粉不会受到外界任何影响，咖啡粉沿着下粉通道5直接掉落下来，掉落过程中不会与下粉通道5相接触。当咖啡粉从下粉通道5掉落后便会直接进入酿造装置3的漏斗4中，当漏斗4中的咖啡粉足够时，再加入热水滴落冲泡，便可以获得冲泡好的咖啡。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
