一种灯具清洁装置的制作方法

本发明涉及灯具清洁领域，特别是一种灯具清洁装置。

背景技术：

灯具是用来照明的装置，通常是要将灯具接通电源，才能使用，但是对于多阶灯具座进行清洁，操作工序比较多，而且连接处缝隙比较小，清理不彻底，有的外部带有螺纹边的清理也就更麻烦了，而且不同灯具，边缘的的直径也不同，因此为了减轻人们的强度，也为了适应不同型号的阶梯灯座，设计一种自动清洁装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种灯具清洁装置。

实现上述目的本发明的技术方案为，一种灯具清洁装置，包括矩形基座,所矩形基座上表面固定连接有矩形清洁箱体,所述矩形清洁箱体内设有转动清洁机构，所述矩形基座下表面设有移动机构，所述矩形清洁箱体下端侧表面上设有控制固定机构，所述矩形清洁箱体内侧表面上设有与转动清洁机构相搭接的喷洒机构，所述转动清洁机构由开在矩形清洁箱体上表面的一号条形开口、开在一号条形开口内两相对侧表面的一组一号圆形凹槽、嵌装在其中一个一号圆形凹槽内的水平承载基座、其安装在水平承载基座前表面且旋转端为水平的一号微型旋转电机、套装在一号微型旋转电机旋转端上的夹盘、设置在夹盘内且与另一个一号圆形凹槽相搭接的转动圆轴、套装在转动圆轴上的多个一号转动轴承、套装在每个一号转动轴承上的转动圆盘、开在每个转动圆盘侧表面上的多个二号圆形凹槽、嵌装在每个二号圆形凹槽内的电控推动支杆、固定连接在每个电控推动支杆上且位于所对应转动圆盘外的的固定矩形板、固定连接在每个固定矩形板上表面且旋转端为水平的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上的微型摆动机械臂、固定连接在每个微型摆动机械臂上端侧表面的一组弧形固定壳、设置在每个微型摆动机械臂一端面上旋转端向上的三号微型旋转电机、设置在每个弧形固定壳内侧表面上且与所对应三号微型旋转电机相搭接的弹簧夹手、套装在每个三号微型旋转电机旋转端上的固定圆环、嵌装在每个固定圆环上表面的两组支撑立柱、设置在每两组支撑立柱上的清洗圆环、设置在每个清洗圆环侧表面上的清洁巾共同构成的，所述矩形清洁箱体侧表面上设有控制器，所述控制器的输出端通过导线分别与一号微型旋转电机、电控推动支杆、二号微型旋转电机、微型摆动机械臂和三号微型旋转电机电性连接。

所述喷洒机构由固定连接在矩形清洁箱体两相对侧表面上的一组水平支撑板、设置在每个水平支撑板与矩形清洁箱体之间的一组支撑杆、设置在其中一个水平支撑板上表面蓄水箱体、设置在另一个水平支撑板上表面的清洁液箱体、设置在蓄水箱体和清洁液箱体内且通过矩形清洁箱体的倾斜喷洒管、套装在每个倾斜喷洒管一端面上且与多个清洁巾相搭接的喷头、设置在每个倾斜喷洒管内的电磁阀门共同构成的，所述控制器的输出端通过导线与电磁阀门电性连接。

所述控制固定机构由开在矩形清洁箱体侧表面上的两组竖直凹槽、嵌装在每个竖直凹槽内上表面的电控推动杆、开在每个竖直凹槽内两相对侧表面上的一组滑动凹槽、设置在每个滑动凹槽内的滑块、设置在每组滑块内且与所对应电控推动杆相连接的支撑板、套装在每个支撑板下端面上的一组摩擦球体共同构成的，所述控制器的输出端通过导线与电控推动杆电性连接。

所述移动机构由设置在矩形基座下表面的两组矩形垫片、开在每个矩形垫片下表面的十字交叉通槽、嵌装在每个十字交叉通槽内的十字交叉杆、固定连接在每个十字交叉杆下表面的两组短圆柱、套装在每个短圆柱上的二号转动轴承、套装在每个二号转动轴承上的转动框架、设置在每个转动框架内的一组水平圆柱、套装在每组水平圆柱上的滚动轮共同构成的。

所述多个一号转动轴承的数量为2-4个，所述多个一号转动轴承位于同一水平线上。

所述每个三号微型旋转电机旋转端上的固定圆环的直径均不相同。

所述多个二号圆形凹槽的数量为4-6个，所述多个二号圆形凹槽位于同一圆周上。

所述控制器为mam-260a的控制器。

所述控制器内设有plc控制系统。

所述控制器上设有电容触摸屏和市电接口，所述控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过导线与市电接口电性连接。

利用本发明的技术方案制作的一种灯具清洁装置，一种结构比较简单，操作比较方便，能够适应不同直径的阶梯灯具，表面清洁效果好，移动便捷，固定效果也良好的装置。

附图说明

图1是本发明所述一种灯具清洁装置的结构示意图；

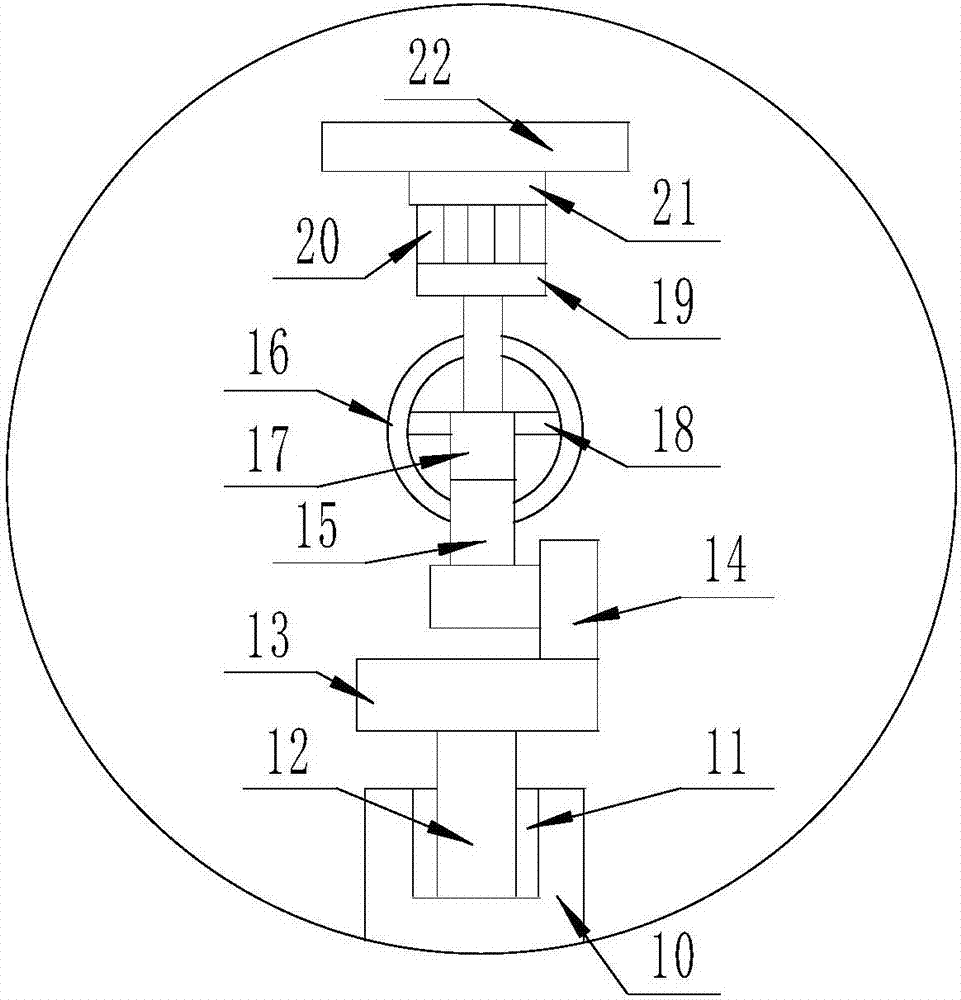

图2是本发明所述一种灯具清洁装置的局部放大图；

图3是本发明所述转动清洁机构的局部示意图；

图4是本发明所述一种灯具清洁装置的主视图；

图5是本发明所述控制固定机构的局部示意图；

图中，1、矩形基座；2、矩形清洁箱体；3、一号条形开口；4、一号圆形凹槽；5、水平承载基座；6、一号微型旋转电机；7、夹盘；8、转动圆轴；9、一号转动轴承；10、转动圆盘；11、二号圆形凹槽；12、电控推动支杆；13、固定矩形板；14、二号微型旋转电机；15、微型摆动机械臂；16、弧形固定壳；17、三号微型旋转电机；18、弹簧夹手；19、固定圆环；20、支撑立柱；21、清洗圆环；22、清洁巾；23、控制器；24、水平支撑板；25、支撑杆；26、蓄水箱体；27、清洁液箱体；28、倾斜喷洒管；29、喷头；30、电磁阀门；31、竖直凹槽；32、电控推动杆；33、滑动凹槽；34、滑块；35、支撑板；36、摩擦球体；37、矩形垫片；38、十字交叉通槽；39、十字交叉杆；40、短圆柱；41、二号转动轴承；42、转动框架；43、水平圆柱；44、滚动轮；45、plc控制系统；46、电容触摸屏；47、市电接口。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种灯具清洁装置，包括矩形基座(1),所矩形基座(1)上表面固定连接有矩形清洁箱体(2),所述矩形清洁箱体(2)内设有转动清洁机构，所述矩形基座(1)下表面设有移动机构，所述矩形清洁箱体(2)下端侧表面上设有控制固定机构，所述矩形清洁箱体(2)内侧表面上设有与转动清洁机构相搭接的喷洒机构，所述转动清洁机构由开在矩形清洁箱体(2)上表面的一号条形开口(3)、开在一号条形开口(3)内两相对侧表面的一组一号圆形凹槽(4)、嵌装在其中一个一号圆形凹槽(4)内的水平承载基座(5)、其安装在水平承载基座(5)前表面且旋转端为水平的一号微型旋转电机(6)、套装在一号微型旋转电机(6)旋转端上的夹盘(7)、设置在夹盘(7)内且与另一个一号圆形凹槽(4)相搭接的转动圆轴(8)、套装在转动圆轴(8)上的多个一号转动轴承(9)、套装在每个一号转动轴承(9)上的转动圆盘(10)、开在每个转动圆盘(10)侧表面上的多个二号圆形凹槽(11)、嵌装在每个二号圆形凹槽(11)内的电控推动支杆(12)、固定连接在每个电控推动支杆(12)上且位于所对应转动圆盘(10)外的的固定矩形板(13)、固定连接在每个固定矩形板(13)上表面且旋转端为水平的二号微型旋转电机(14)、套装在每个二号微型旋转电机(14)旋转端上的微型摆动机械臂(15)、固定连接在每个微型摆动机械臂(15)上端侧表面的一组弧形固定壳(16)、设置在每个微型摆动机械臂(15)一端面上旋转端向上的三号微型旋转电机(17)、设置在每个弧形固定壳(16)内侧表面上且与所对应三号微型旋转电机(17)相搭接的弹簧夹手(18)、套装在每个三号微型旋转电机(17)旋转端上的固定圆环(19)、嵌装在每个固定圆环(19)上表面的两组支撑立柱(20)、设置在每两组支撑立柱(20)上的清洗圆环(21)、设置在每个清洗圆环(21)侧表面上的清洁巾(22)共同构成的，所述矩形清洁箱体(2)侧表面上设有控制器(23)，所述控制器(23)的输出端通过导线分别与一号微型旋转电机(6)、电控推动支杆(12)、二号微型旋转电机(14)、微型摆动机械臂(15)和三号微型旋转电机(17)电性连接；所述喷洒机构由固定连接在矩形清洁箱体(2)两相对侧表面上的一组水平支撑板(24)、设置在每个水平支撑板(24)与矩形清洁箱体(2)之间的一组支撑杆(25)、设置在其中一个水平支撑板(24)上表面蓄水箱体(26)、设置在另一个水平支撑板(24)上表面的清洁液箱体(27)、设置在蓄水箱体(26)和清洁液箱体(27)内且通过矩形清洁箱体(2)的倾斜喷洒管(28)、套装在每个倾斜喷洒管(28)一端面上且与多个清洁巾(22)相搭接的喷头(29)、设置在每个倾斜喷洒管(28)内的电磁阀门(30)共同构成的，所述控制器(23)的输出端通过导线与电磁阀门(30)电性连接；所述控制固定机构由开在矩形清洁箱体(2)侧表面上的两组竖直凹槽(31)、嵌装在每个竖直凹槽(31)内上表面的电控推动杆(32)、开在每个竖直凹槽(31)内两相对侧表面上的一组滑动凹槽(33)、设置在每个滑动凹槽(33)内的滑块(34)、设置在每组滑块(34)内且与所对应电控推动杆(32)相连接的支撑板(35)、套装在每个支撑板(35)下端面上的一组摩擦球体(36)共同构成的，所述控制器(23)的输出端通过导线与电控推动杆(32)电性连接；所述移动机构由设置在矩形基座(1)下表面的两组矩形垫片(37)、开在每个矩形垫片(37)下表面的十字交叉通槽(38)、嵌装在每个十字交叉通槽(38)内的十字交叉杆(39)、固定连接在每个十字交叉杆(39)下表面的两组短圆柱(40)、套装在每个短圆柱(40)上的二号转动轴承(41)、套装在每个二号转动轴承(41)上的转动框架(42)、设置在每个转动框架(42)内的一组水平圆柱(43)、套装在每组水平圆柱(43)上的滚动轮(44)共同构成的；所述多个一号转动轴承(9)的数量为2-4个，所述多个一号转动轴承(9)位于同一水平线上；所述每个三号微型旋转电机(17)旋转端上的固定圆环(19)的直径均不相同；所述多个二号圆形凹槽(11)的数量为4-6个，所述多个二号圆形凹槽(11)位于同一圆周上；所述控制器(23)为mam-260a的控制器；所述控制器(23)内设有plc控制系统(45)；所述控制器(23)上设有电容触摸屏(46)和市电接口(47)，所述控制器(23)的输出端通过导线与电容触摸屏(46)电性连接，所述控制器(23)的输入端通过导线与市电接口(47)电性连接。

本实施方案的特点为，所矩形基座上表面固定连接有矩形清洁箱体,矩形清洁箱体内设有转动清洁机构，矩形基座下表面设有移动机构，矩形清洁箱体下端侧表面上设有控制固定机构，矩形清洁箱体内侧表面上设有与转动清洁机构相搭接的喷洒机构，转动清洁机构由开在矩形清洁箱体上表面的一号条形开口、开在一号条形开口内两相对侧表面的一组一号圆形凹槽、嵌装在其中一个一号圆形凹槽内的水平承载基座、其安装在水平承载基座前表面且旋转端为水平的一号微型旋转电机、套装在一号微型旋转电机旋转端上的夹盘、设置在夹盘内且与另一个一号圆形凹槽相搭接的转动圆轴、套装在转动圆轴上的多个一号转动轴承、套装在每个一号转动轴承上的转动圆盘、开在每个转动圆盘侧表面上的多个二号圆形凹槽、嵌装在每个二号圆形凹槽内的电控推动支杆、固定连接在每个电控推动支杆上且位于所对应转动圆盘外的的固定矩形板、固定连接在每个固定矩形板上表面且旋转端为水平的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上的微型摆动机械臂、固定连接在每个微型摆动机械臂上端侧表面的一组弧形固定壳、设置在每个微型摆动机械臂一端面上旋转端向上的三号微型旋转电机、设置在每个弧形固定壳内侧表面上且与所对应三号微型旋转电机相搭接的弹簧夹手、套装在每个三号微型旋转电机旋转端上的固定圆环、嵌装在每个固定圆环上表面的两组支撑立柱、设置在每两组支撑立柱上的清洗圆环、设置在每个清洗圆环侧表面上的清洁巾共同构成的，矩形清洁箱体侧表面上设有控制器，控制器的输出端通过导线分别与一号微型旋转电机、电控推动支杆、二号微型旋转电机、微型摆动机械臂和三号微型旋转电机电性连接,一种结构比较简单，操作比较方便，能够适应不同直径的阶梯灯具，表面清洁效果好，移动便捷，固定效果也良好的装置。

在本实施方案中，mam-260a控制器负责控制该装置，plc控制系统控制该装置启动，市电接口负责为该装置提供电源，矩形清洁箱体上表面的一号条形开口内的水平承载基座承载一号微型旋转电机，一号微型旋转电机带动夹盘进行转动，夹盘内的转动圆轴带动一号转动轴承上的转动圆盘进行转动，转动圆盘侧表面上的二号圆形凹槽内的电控推动支杆推动固定矩形板进行移动，固定矩形板上表面的二号微型旋转电机带动微型摆动机械臂进行转动，微型摆动机械臂上端侧表面的弧形固定壳固定弹簧夹手进行夹取，三号微型旋转电机带动固定圆环上表面的支撑立柱进行转动，固定圆环的直径都不相同，可以更好地去清洁尺寸不同的灯具，支撑立柱支撑清洗圆环上的清洁巾进行清洁，矩形清洁箱体两相对侧表面上的水平支撑板支撑上表面蓄水箱体和清洁液箱体，蓄水箱体和清洁液箱体内且通过矩形清洁箱体的倾斜喷洒管上的喷头负责喷出水和清洁液，倾斜喷洒管内的电磁阀门负责对喷洒管进行开关，矩形清洁箱体侧表面上的竖直凹槽内上表面的电控推动杆推动滑动凹槽内的滑块上的支撑板进行移动，支撑板下端面上的摩擦球体进行摩擦，矩形基座下表面的矩形垫片下的十字交叉通槽内的十字交叉杆上的短圆柱上的二号转动轴承带动转动框架进行转动，转动框架内的水平圆柱上的滚动轮负责该装置的移动，非常的方便快捷。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
