一种豆浆机清洗装置的制作方法

本发明涉及豆浆机清洗领域，特别是一种豆浆机清洗装置。

背景技术：

由于黄豆内部的营养比较丰富，尤其是将黄豆榨成汁饮用是比较好的，因此豆浆机在现在是比较流行的，但是由于在榨豆浆的过程中，会放入一些糖，由于糖比较粘，因此在清洗的时候比较费力和费时间，而且榨汁刀片比较锋利，因此在清洗的时候，容易割伤手，因此为了简化清洗步骤，也为了保护手部安全，清洁彻底面设计一种自动清洗豆浆机的装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种豆浆机清洗装置。

实现上述目的本发明的技术方案为，一种豆浆机清洗装置，包括矩形基座,所述矩形基座上表面边缘处设有夹紧机构，所述矩形基座上表面中心处设有转动清洗机构，所述矩形基座下表面设有内部清洗机构，所述矩形基座一侧表面上设有抬起机构，所述矩形基座另一侧表面上设有支撑机构，所述内部清洗机构由开在矩形基座下表面的圆环形凹槽、嵌装在圆环形凹槽内的固定空心圆筒、设置在固定空心圆筒与矩形基座下表面之间的多个倾斜支撑杆、开在固定空心圆筒侧表面上的多个一号圆形通孔、固定连接在固定空心圆筒侧表面上且位于每个一号圆形通孔外侧的两组支撑杆、套装在每两组支撑杆上且与所对应一号圆形通孔相对应的矩形壳体、开在每个矩形壳体侧表面上且与所对应一号圆形通孔相对应的二号圆形开口、设置在每个矩形壳体内且旋转端通过二号圆形开口伸出矩形壳体外的三号微型旋转电机、设置在每个三号微型旋转电机旋转端上且通过所对应一号圆形通孔伸入固定空心圆筒内的转动圆杆、套装在每个转动圆杆上且位于固定空心圆筒内的转动圆盘、铰链连接在每个转动圆盘上表面和侧表面上的多个弹性摆动臂、套装在每个弹性摆动臂上的清洁毛刷f、铰链连接在固定空心圆筒侧表面上的一组弹性带、固定连接在一组弹性带上且与固定空心圆筒相匹配的塞头共同构成的，所述矩形基座侧表面上设有控制器，所述控制器的输出端通过导线与三号微型旋转电机电性连接。

所述转动清洗机构由固定连接在矩形基座上表面中心处的圆形垫片、开在圆形垫片上表面中心处的四号圆形凹槽、嵌装在四号圆形凹槽内且旋转端向上的二号微型旋转电机、套装在二号微型旋转电机上的固定圆环、设置在固定圆环与圆形垫片之间的两组折形固定片、套装在二号微型旋转电机旋转端上的多节摆动臂、套装在多节摆动臂上的清洗毛刷共同构成的，所述控制器的输出端通过导线与二号微型旋转电机电性连接。

所述夹紧机构由等角度开在矩形基座上表面多个二号条形凹槽、设置在每个二号条形凹槽内且伸缩端为水平的一组一号微型推动气缸、设置在每个一号微型推动气缸推动端上的电控推动杆、设置在每组电控推动杆上且与所对应二号条形凹槽相匹配的条形壳体、开在每个条形壳体侧表面上的多个三号圆形凹槽、嵌装在每个三号圆形凹槽内的折形推动杆、固定连接在每个二号条形凹槽内多个折形推动杆一端面上的弧形推动板、设置在每个弧形推动板内侧表面上的两组弹性凸起共同构成的，所述控制器的输出端通过导线分别与一号微型推动气缸和电控推动杆电性连接。

所述抬起机构由开在矩形基座侧表面上的一组二号圆形凹槽、开在每个二号圆形凹槽内的表面上的两组一号条形凹槽、设置在每个一号条形凹槽内的滑动块、固定连接在每两组滑动块上且与所对应二号圆形凹槽相匹配的拉动杆、套装在一组拉动杆上的弧形固定架、套装在弧形固定架上的一组手握垫片共同构成的。

所述支撑机构由设置在矩形基座侧表面上的一组矩形垫片、开在每个矩形垫片侧表面上的两组一号圆形凹槽、嵌装在每个一号圆形凹槽内的折形固定杆、套装在每个折形固定杆上的承载垫片、嵌装在每个矩形垫片中心处的十字支撑框架、设置在每个十字支撑框架下表面的十字交叉垫片共同构成的。

所述多个倾斜支撑杆的数量为4-8个，所述多个倾斜支撑杆位于同一圆周上。

所述多个一号圆形通孔的数量为12-16个。

所述多个弹性摆动臂的数量为6-9个。

所述控制器为mam-300控制器，所述控制器内设有plc控制系统。

所述控制器上设有电容触摸屏和市电接口，所述控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过导线与市电接口电性连接。

利用本发明的技术方案制作的一种豆浆机清洗装置，一种结构比较新颖，发明性比较良好，节省清洁工序和时间，保护手部安全，清洁彻底的装置。

附图说明

图1是本发明所述一种豆浆机清洗装置的结构示意图；

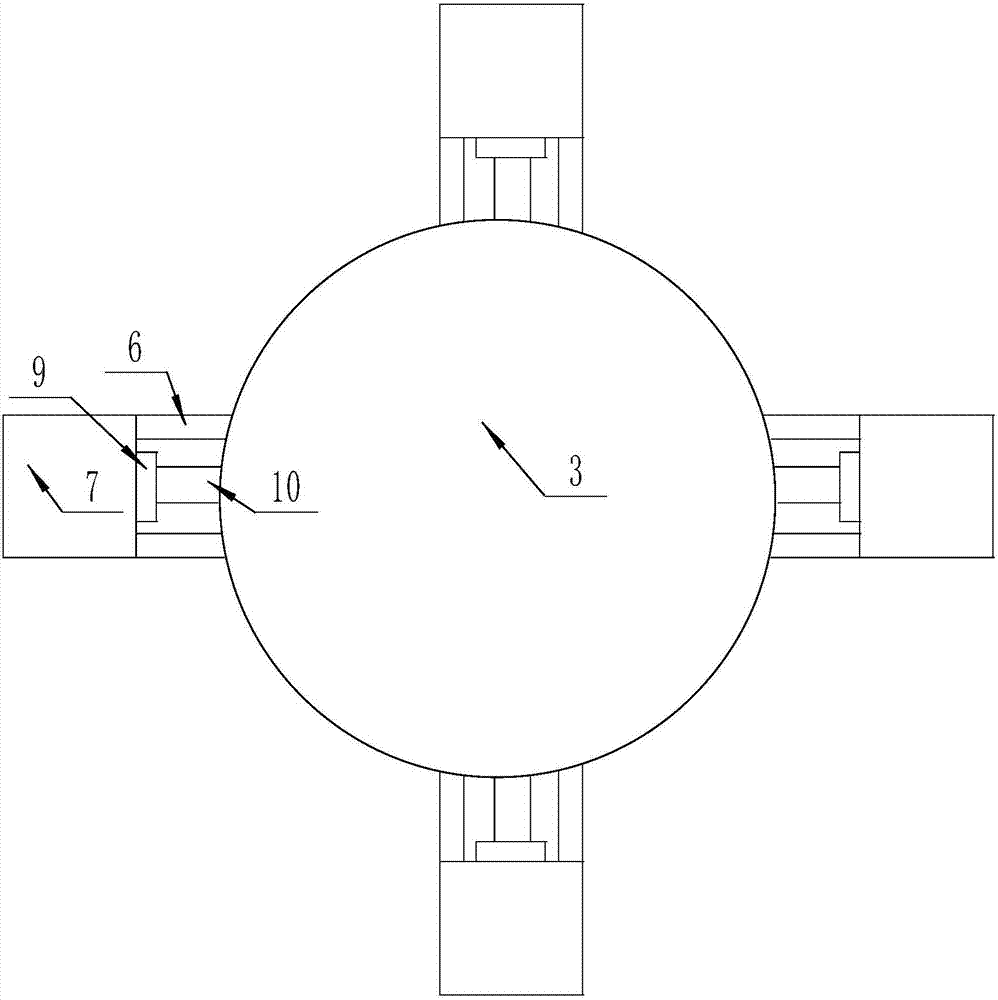

图2是本发明所述内部清洗机构的局部俯视图；

图3是本发明所述夹紧机构的局部俯视图；

图4是本发明所述抬起机构的局部示意图；

图5是本发明所述支撑机构的局部示意图；

图中，1、矩形基座；2、圆环形凹槽；3、固定空心圆筒；4、倾斜支撑杆；5、一号圆形通孔；6、支撑杆；7、矩形壳体；8、二号圆形开口；9、三号微型旋转电机；10、转动圆杆；11、转动圆盘；12、弹性摆动臂；13、清洁毛刷f；14、弹性带；15、塞头；16、控制器；17、圆形垫片；18、四号圆形凹槽；19、二号微型旋转电机；20、固定圆环；21、折形固定片；22、多节摆动臂；23、清洗毛刷；24、二号条形凹槽；25、一号微型推动气缸；26、电控推动杆；27、条形壳体；28、三号圆形凹槽；29、折形推动杆；30、弧形推动板；31、弹性凸起；32、二号圆形凹槽；33、一号条形凹槽；34、滑动块；35、拉动杆；36、弧形固定架；37、手握垫片；38、矩形垫片；39、一号圆形凹槽；40、折形固定杆；41、承载垫片；42、十字支撑框架；43、十字交叉垫片；44、plc控制系统；45、电容触摸屏；46、市电接口。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种豆浆机清洗装置，包括矩形基座(1),所述矩形基座(1)上表面边缘处设有夹紧机构，所述矩形基座(1)上表面中心处设有转动清洗机构，所述矩形基座(1)下表面设有内部清洗机构，所述矩形基座(1)一侧表面上设有抬起机构，所述矩形基座(1)另一侧表面上设有支撑机构，所述内部清洗机构由开在矩形基座(1)下表面的圆环形凹槽(2)、嵌装在圆环形凹槽(2)内的固定空心圆筒(3)、设置在固定空心圆筒(3)与矩形基座(1)下表面之间的多个倾斜支撑杆(4)、开在固定空心圆筒(3)侧表面上的多个一号圆形通孔(5)、固定连接在固定空心圆筒(3)侧表面上且位于每个一号圆形通孔(5)外侧的两组支撑杆(6)、套装在每两组支撑杆(6)上且与所对应一号圆形通孔(5)相对应的矩形壳体(7)、开在每个矩形壳体(7)侧表面上且与所对应一号圆形通孔(5)相对应的二号圆形开口(8)、设置在每个矩形壳体(7)内且旋转端通过二号圆形开口(8)伸出矩形壳体(7)外的三号微型旋转电机(9)、设置在每个三号微型旋转电机(9)旋转端上且通过所对应一号圆形通孔(5)伸入固定空心圆筒(3)内的转动圆杆(10)、套装在每个转动圆杆(10)上且位于固定空心圆筒(3)内的转动圆盘(11)、铰链连接在每个转动圆盘(11)上表面和侧表面上的多个弹性摆动臂(12)、套装在每个弹性摆动臂(12)上的清洁毛刷f(13)、铰链连接在固定空心圆筒(3)侧表面上的一组弹性带(14)、固定连接在一组弹性带(14)上且与固定空心圆筒(3)相匹配的塞头(15)共同构成的，所述矩形基座(1)侧表面上设有控制器(16)，所述控制器(16)的输出端通过导线与三号微型旋转电机(9)电性连接；所述转动清洗机构由固定连接在矩形基座(1)上表面中心处的圆形垫片(17)、开在圆形垫片(17)上表面中心处的四号圆形凹槽(18)、嵌装在四号圆形凹槽(18)内且旋转端向上的二号微型旋转电机(19)、套装在二号微型旋转电机(19)上的固定圆环(20)、设置在固定圆环(20)与圆形垫片(17)之间的两组折形固定片(21)、套装在二号微型旋转电机(19)旋转端上的多节摆动臂(22)、套装在多节摆动臂(22)上的清洗毛刷(23)共同构成的，所述控制器(16)的输出端通过导线与二号微型旋转电机(19)电性连接；所述夹紧机构由等角度开在矩形基座(1)上表面多个二号条形凹槽(24)、设置在每个二号条形凹槽(24)内且伸缩端为水平的一组一号微型推动气缸(25)、设置在每个一号微型推动气缸(25)推动端上的电控推动杆(26)、设置在每组电控推动杆(26)上且与所对应二号条形凹槽(24)相匹配的条形壳体(27)、开在每个条形壳体(27)侧表面上的多个三号圆形凹槽(28)、嵌装在每个三号圆形凹槽(28)内的折形推动杆(29)、固定连接在每个二号条形凹槽(24)内多个折形推动杆(29)一端面上的弧形推动板(30)、设置在每个弧形推动板(30)内侧表面上的两组弹性凸起(31)共同构成的，所述控制器(16)的输出端通过导线分别与一号微型推动气缸(25)和电控推动杆(26)电性连接；所述抬起机构由开在矩形基座(1)侧表面上的一组二号圆形凹槽(32)、开在每个二号圆形凹槽(32)内的表面上的两组一号条形凹槽(33)、设置在每个一号条形凹槽(33)内的滑动块(34)、固定连接在每两组滑动块(34)上且与所对应二号圆形凹槽(32)相匹配的拉动杆(35)、套装在一组拉动杆(35)上的弧形固定架(36)、套装在弧形固定架(36)上的一组手握垫片(37)共同构成的；所述支撑机构由设置在矩形基座(1)侧表面上的一组矩形垫片(38)、开在每个矩形垫片(38)侧表面上的两组一号圆形凹槽(39)、嵌装在每个一号圆形凹槽(39)内的折形固定杆(40)、套装在每个折形固定杆(40)上的承载垫片(41)、嵌装在每个矩形垫片(38)中心处的十字支撑框架(42)、设置在每个十字支撑框架(42)下表面的十字交叉垫片(43)共同构成的；所述多个倾斜支撑杆(4)的数量为4-8个，所述多个倾斜支撑杆(4)位于同一圆周上；所述多个一号圆形通孔(5)的数量为12-16个；所述多个弹性摆动臂(12)的数量为6-9个；所述控制器(16)为mam-300控制器，所述控制器(16)内设有plc控制系统(44)；所述控制器(16)上设有电容触摸屏(45)和市电接口(46)，所述控制器(16)的输出端通过导线与电容触摸屏(45)电性连接，所述控制器(16)的输入端通过导线与市电接口(46)电性连接。

本实施方案的特点为，矩形基座上表面边缘处设有夹紧机构，矩形基座上表面中心处设有转动清洗机构，矩形基座下表面设有内部清洗机构，矩形基座一侧表面上设有抬起机构，矩形基座另一侧表面上设有支撑机构，内部清洗机构由开在矩形基座下表面的圆环形凹槽、嵌装在圆环形凹槽内的固定空心圆筒、设置在固定空心圆筒与矩形基座下表面之间的多个倾斜支撑杆、开在固定空心圆筒侧表面上的多个一号圆形通孔、固定连接在固定空心圆筒侧表面上且位于每个一号圆形通孔外侧的两组支撑杆、套装在每两组支撑杆上且与所对应一号圆形通孔相对应的矩形壳体、开在每个矩形壳体侧表面上且与所对应一号圆形通孔相对应的二号圆形开口、设置在每个矩形壳体内且旋转端通过二号圆形开口伸出矩形壳体外的三号微型旋转电机、设置在每个三号微型旋转电机旋转端上且通过所对应一号圆形通孔伸入固定空心圆筒内的转动圆杆、套装在每个转动圆杆上且位于固定空心圆筒内的转动圆盘、铰链连接在每个转动圆盘上表面和侧表面上的多个弹性摆动臂、套装在每个弹性摆动臂上的清洁毛刷f、铰链连接在固定空心圆筒侧表面上的一组弹性带、固定连接在一组弹性带上且与固定空心圆筒相匹配的塞头共同构成的，矩形基座侧表面上设有控制器，控制器的输出端通过导线与三号微型旋转电机电性连接,一种结构比较新颖，发明性比较良好，节省清洁工序和时间，保护手部安全，清洁彻底的装置。

在本实施方案中，市电接口负责为该装置提供电源，mam-300控制器负责控制该装置，plc控制系统负责控制该装置启动，矩形基座下表面的圆环形凹槽内的固定空心圆筒负责固定，固定空心圆筒与矩形基座下表面的倾斜支撑杆负责进行固定，固定空心圆筒侧表面上的一号圆形通孔外侧的支撑杆支撑矩形壳体，矩形壳体内的三号微型旋转电机带动转动圆杆上的转动圆盘进行转动，转动圆盘上的弹性摆动臂带动清洁毛刷f进行清洁，固定空心圆筒侧表面上的弹性带带动塞头进行遮挡，矩形基座上表面的圆形垫片上的二号微型旋转电机带动固定圆环上的折形固定片进行转动，二号微型旋转电机带动多节摆动臂上的清洗毛刷进行清洗，矩形基座上表面的二号条形凹槽内的一号微型推动气缸推动电控推动杆上的条形壳体进行移动，条形壳体侧表面上的三号圆形凹槽内的折形推动杆推动弧形推动板进行固定，矩形基座侧表面上的二号圆形凹槽内的一号条形凹槽上的滑动块带动拉动杆进行移动，拉动杆上的弧形固定架固定手握垫片可以将该装置抬起，矩形基座侧表面上的矩形垫片侧表面上的一号圆形凹槽内的折形固定杆固定承载垫片进行承载，矩形垫片中心处的十字支撑框架支撑十字交叉垫片进行固定，使得该装置不易胡乱移动，更加的稳定，非常的方便。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
