智能电子冷热集成就餐设备的制作方法

本发明涉及家具领域，具体涉及智能电子冷热集成就餐设备。

背景技术：

餐桌，专供吃饭用的桌子。按材质可分为实木餐桌、钢木餐桌、大理石餐桌、大理石餐台、大理石茶几、玉石餐桌、玉石餐台、玉石茶几、云石餐桌等。在选择餐桌时，首先要确定用餐区的面积有多大。不论是具有专门的餐厅还是客厅、书房兼任餐厅的功能，首先要确定所能占用的用餐空间的最大面积是多少。如果房屋面积很大，有独立的餐厅，则可选择富于厚重感觉的餐桌以和空间相配；如果餐厅面积有限，就需要选择多功能的小型餐桌了，特别是小户型房屋，为节省空间，现有技术中适用于小户型的餐桌款式很多，最常见的款式——伸缩式餐桌，即中间有活动板，平时不用时收在桌子中间或拿下来。虽然该餐桌在一定程度上节省了空间，但是其功能较为单一，空间利用效果也很限。另外，人们在吃完饭后，为节约，通过会把剩余的饭菜摆在桌子上，以便下一顿食用，当天气热时就摆放在冰箱内。直接摆放在餐桌上的饭菜直接与外界接触，容易碰到灰尘，及其不卫生；饭菜摆放在冰箱里虽然能被保鲜，但是冰箱内环境复杂，摆放的生熟、熟食混杂，容易导致饭菜串味、滋生细菌。

技术实现要素：

本发明的目的在于提供智能电子冷热集成就餐设备，解决现有的餐桌功能单一、存储饭菜不卫生的问题，实现一种可便捷冷藏、加热餐饭，节省空间的智能餐桌的目的。

本发明通过下述技术方案实现：

智能电子冷热集成就餐设备，包括餐桌本体，在餐桌本体内设置有两个空腔，所述空腔分别为冷藏腔和加热腔，在餐桌本体的上表面还开有两个槽口，所述槽口与空腔一一对应且与空腔相通，在每个槽口上还设置有封板，所述封板与槽口相匹配且一端与餐桌本体通过合页连接、另一端与餐桌本体通过门安全锁连接，所述门安全锁包括母锁和子锁，在餐桌本体上还设置有触发电路、控制模块、语音提示模块，其中：

触发电路：采集子锁信息，当子锁和母锁紧密配合时，将子锁和母锁的紧密配合信息作为触发信号传输给控制模块；

控制模块：接收触发电路传输的触发信号，发送安全播报指令到语音提示模块；

语音提示模块：接收控制模块传输的安全播报指令，响起安全闭门语音通知。进一步的，本发明在餐桌本体内部设置冷藏腔、加热腔，将冰箱中的冷藏功能和微波炉中的加热功能赋予在餐桌上，这样可以便捷的存储、加热饭菜，而并不用单独使用冰箱或微波炉，极大的节省了家庭空间，对小户型特别适用；同时将熟菜放在餐桌内，有利于与现有的冰箱分开，解决了生活中将生熟、熟食一起放在同一个冰箱内串味、产生细菌的问题。需要食用时，打开冷藏腔封板，将饭菜从冷藏腔内取出后关闭，然后打开加热腔封板，将饭菜直接放入加热腔加热，加热完后直接放在餐桌本体上表面即可食用，方便快捷，并且将饭菜隐藏在桌子内，相比现有技术中吃完饭后直接将饭菜放在桌子上的方式，更安全卫生、并可使桌子上表面保持干净整洁，美观实用。另外，本发明对冷藏腔和加热腔封板与餐桌本体的闭合功能进行了改进，通过子锁与母锁配合后自动进行语音播报以提醒人们注意该封板是否闭合紧密，避免了现有技术中的冰箱门未关好造成电量浪费，也影响食物的保鲜效果的问题，同时也保证了加热腔使用时封板已闭合紧密，加热食物的安全性。

在餐桌本体上表面还镶嵌有触摸显示模块，在餐桌本体内设置有分别与控制模块连接的微波加热模块、冷藏制冷模块，所述微波加热模块位于加热腔内，所述冷藏制冷模块位于冷藏腔内，其中：

触摸显示模块：采集冷藏控制输入信息、微波控制输入信息，并将冷藏控制输入信息、微波控制输入信息传输给控制模块；

控制模块：接收触摸显示模块传输的冷藏控制输入信息、微波控制输入信息，发送冷藏温度调节指令到冷藏制冷模块、微波定时加热指令到微波加热模块；

微波加热模块：接收控制模块传输的微波定时加热指令，开启工作，定时结束后自动停止；

冷藏制冷模块：接收控制模块传输的冷藏温度调节指令，调节冷藏腔的温度。进一步的，以上电路信号连接关系实现了对饭菜的加热和冷藏存储功能。本发明采用触摸显示模块对冷藏腔和加热腔进行输入操作控制，并将触摸显示屏镶嵌在餐桌本体的上表面，非常便于操作，将冷藏腔和加热腔的输入端一体化，并共用一个控制模块，也节省了电子材料。

本发明与现有技术相比，具有如下的优点和有益效果：

1、本发明智能电子冷热集成就餐设备，在餐桌本体内设置有两个空腔，所述空腔分别为冷藏腔和加热腔，在餐桌本体的上表面还开有两个槽口，所述槽口与空腔一一对应且与空腔相通，在每个槽口上还设置有封板，所述封板与槽口相匹配且一端与餐桌本体通过合页连接、另一端与餐桌本体通过门安全锁连接，以上结构解决了现有的餐桌功能单一、存储饭菜不卫生的问题，实现了一种可便捷冷藏、加热餐饭，节省空间的智能餐桌的目的；

2、本发明智能电子冷热集成就餐设备，所述门安全锁包括母锁和子锁，在餐桌本体上还设置有触发电路、控制模块、语音提示模块，通过子锁与母锁配合后自动进行语音播报以提醒人们注意该封板是否闭合紧密，避免了现有技术中的冰箱门未关好造成电量浪费，也影响食物的保鲜效果的问题，同时也保证了加热腔使用时封板已闭合紧密，加热食物的安全性。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

图1为本发明餐桌本体结构示意图；

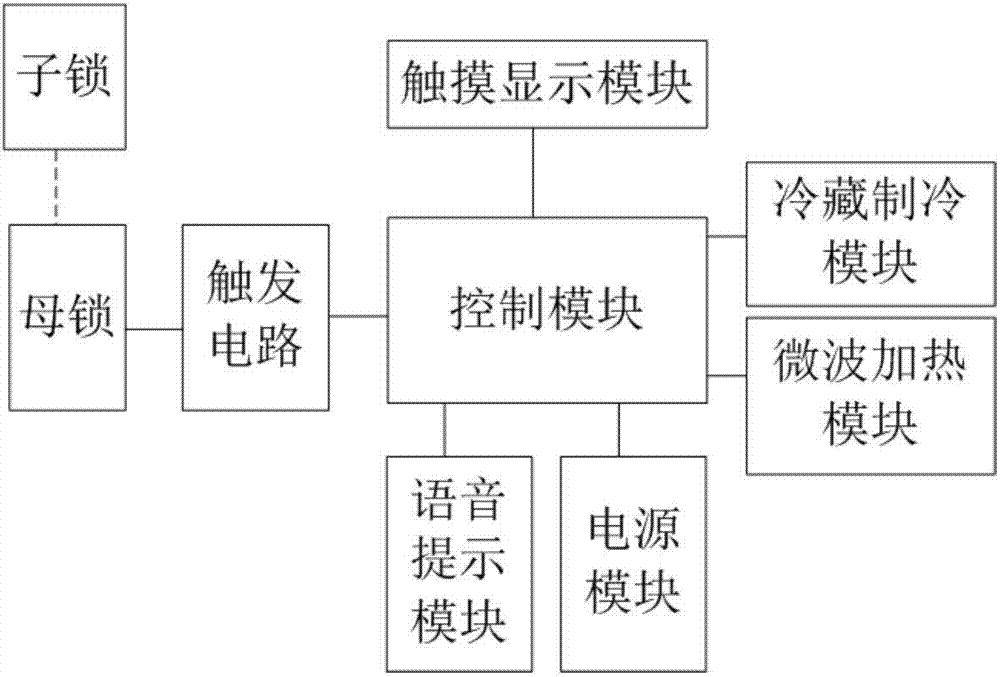

图2为本发明电路功能结构示意图。

附图中标记及对应的零部件名称：

1-餐桌本体，2-空腔，3-封板，4-槽口，5-合页，6-母锁，7-子锁，8-触摸显示模块。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例

如图1～2所示，本发明智能电子冷热集成就餐设备，包括餐桌本体1，在餐桌本体1内设置有两个空腔2，所述空腔2分别为冷藏腔和加热腔，在餐桌本体1的上表面还开有两个槽口4，所述槽口4与空腔2一一对应且与空腔2相通，在每个槽口4上还设置有封板3，所述封板3与槽口4相匹配且一端与餐桌本体1通过合页5连接、另一端与餐桌本体1通过门安全锁连接，所述门安全锁包括母锁6和子锁7，所述子锁7位于封板3的下表面，母锁6位于槽口4边缘，在餐桌本体1上还设置有触发电路、控制模块、语音提示模块，其中：触发电路：采集子锁7信息，当子锁7和母锁6紧密配合时，将子锁7和母锁6的紧密配合信息作为触发信号传输给控制模块；控制模块：接收触发电路传输的触发信号，发送安全播报指令到语音提示模块；语音提示模块：接收控制模块传输的安全播报指令，响起安全闭门语音通知。在餐桌本体1上表面还镶嵌有触摸显示模块8，在餐桌本体1内设置有分别与控制模块连接的微波加热模块、冷藏制冷模块，所述微波加热模块位于加热腔内，所述冷藏制冷模块位于冷藏腔内，其中：

触摸显示模块8：采集冷藏控制输入信息、微波控制输入信息，并将冷藏控制输入信息、微波控制输入信息传输给控制模块；

控制模块：接收触摸显示模块8传输的冷藏控制输入信息、微波控制输入信息，发送冷藏温度调节指令到冷藏制冷模块、微波定时加热指令到微波加热模块；

微波加热模块：接收控制模块传输的微波定时加热指令，开启工作，定时结束后自动停止；

冷藏制冷模块：接收控制模块传输的冷藏温度调节指令，调节冷藏腔的温度。以上所述的门安全锁中的子锁带有两个凸起，在凸起中设置有与电线连接的导电金属，母锁中设置有两个凹槽，在凹槽内设置有与触发电路连接的导电金属，当子锁7和母锁6紧密配合时，两个金属接触，触发电路导通。触摸显示模块8包括tflcd控制器、tflcd显示屏，采用tflcd显示屏自带电阻式触摸屏，利用压力感应进行控制；tflcd控制器主要采用ti公司生产的ads7846作为触摸屏控制芯片，ads7846通过两次a/d转换得到触点位置的x、y坐标，通过spi总线与控制模块通信，完成对控制信息的输入。微波加热模块包括定时和功率调节模块、磁控管、冷却电机等，冷藏制冷模块包括冷凝器、压缩器、过滤器等，电子器件和电路连接关系均为现有市场上的产品。语音提示模块采用aplus的语音芯片api8108，也可采用蜂鸣报警器代替。本发明中还设置有电源模块，电源模块接入家庭电源，可将电源插线点设置在餐桌本体的底部。
