一种消毒防振一体化多功能蒸蛋器的制作方法

本发明属于家用设备技术领域，具体涉及一种消毒防振一体化多功能蒸蛋器。

背景技术：

目前市场上所使用的蒸蛋器结构类似，且功能比较单一。蒸蛋器最大的特点就是快速、简单，并充满乐趣，它能最大程度地保证鸡蛋的营养成份不被破坏和流失，且能控制鸡蛋的熟嫩程度，适合用户的品味喜好。

目前，现有的蒸蛋器无消毒功能，长时间使用下，蒸蛋器容易滋生大量细菌，不利于身体健康；此外，蒸蛋器由于在水煮沸的情况下进行工作，沸腾的水不利于器具的稳定性，进一步说，现有的扶手为直接固定装，导致蒸蛋器占地面积大。

技术实现要素：

本发明的目的是提供一种消毒防振一体化多功能蒸蛋器，集消毒和防振为一体，设置多个蒸蛋座，一方面提高了蒸蛋器的洁净度和安全性，另一方面提高了蒸蛋器的使用范，提高了蒸蛋器的使用效率。

本发明提供了如下的技术方案：一种消毒防振一体化多功能蒸蛋器，包括蒸蛋器主体，设置在蒸蛋器主体上的蒸蛋盘，蒸蛋盘上设有盖罩，盖罩呈开口向下的半圆形，盖罩远离蒸蛋盘的一侧对称设有紫外消毒装置，两个紫外消毒装置之间设有第一出气孔，盖罩的顶端铰接有提手，提手呈“l”形；

蒸蛋器主体上设置有第一凹槽，蒸蛋盘底端设置有第一凸起，第一凹槽与第一凸起对应设置，蒸蛋盘远离蒸蛋器主体的一端设有第二凹槽，盖罩底端设有第二凸起，第二凹槽与第二凸起对应设置；

蒸蛋器主体下方设有缓冲硅胶垫，缓冲硅胶垫设有多个，多个缓冲硅胶垫的连线呈圆形。

作为上述技术方案的进一步描述：

所述蒸蛋盘上设有蒸蛋座，蒸蛋座设有至少一个，蒸蛋座呈开口向下的圆柱形，蒸蛋座包括水平端和竖直端，水平端上设有第三凹槽，竖直端下方设有第三凸起，第二凹槽与第三凸起对应设置，第三凹槽与第二凸起对应设置，第一凹槽、第一凸起、第二凹槽、第二凸起、第三凹槽和第三凸起的中心位于同一竖直线上。

作为上述技术方案的进一步描述：

所述蒸蛋盘的两端铰接设有第一手柄，蒸蛋盘的两端固定设有第一限位端，第一限位端设置在第一手柄上方，第一限位端的顶面与蒸蛋盘的顶面齐平。

作为上述技术方案的进一步描述：

所述蒸蛋座的水平端的两端铰接设有第二手柄，水平端的两端固定设有第二限位端，第二限位端设置在第二手柄上方，第二限位端的顶面与水平端的顶面齐平。

作为上述技术方案的进一步描述：

所述蒸蛋盘和蒸蛋座的水平端上均设有第一蛋孔、第二蛋孔、第二排气孔、第三排气孔、第四排气孔和防粘凸起，多个第二蛋孔围绕设于第一蛋孔外，多个第二蛋孔的连线呈圆形，第二排气孔设置在第一蛋孔与第二蛋孔之间，多个第二蛋孔之间设置有第三排气孔，第四排气孔设置第二蛋孔远离第一蛋孔的一侧，第二排气孔和第四排气孔呈圆弧形，第四排气孔的长度大于第二排气孔，防粘凸起平均设置在蒸蛋盘和蒸蛋座的水平端上。

作为上述技术方案的进一步描述：

所述第一手柄和第二手柄上设置有防滑硅胶垫。

作为上述技术方案的进一步描述：

所述蒸蛋器主体下方设置有防振装置，防振装置包括防振座和防振弹簧，多个防振弹簧的底端嵌设在防振座上，多个防振弹簧的顶端固定在蒸蛋器主体下方。

作为上述技术方案的进一步描述：

所述第一蛋孔和第二蛋孔的截面呈半圆形，第一蛋孔和第二蛋孔设置有贯穿孔。

作为上述技术方案的进一步描述：

所述盖罩和蒸蛋座的底端内侧设置有挡水座，挡水座的截面呈三角形。

本发明的有益效果：集消毒和防振为一体，设置多个蒸蛋座，一方面提高了蒸蛋器的洁净度和安全性，另一方面提高了蒸蛋器的使用范围，提高了蒸蛋器的使用效率，具体如下：

（1）、本发明使用时，先将蒸蛋盘安装在蒸蛋器主体上，再将盖罩安装在蒸蛋盘，打开蒸蛋器的开关，即可开始工作。当蒸蛋器不工作时，打开紫外消毒装置，对蒸蛋器进行消毒，防止滋生细菌，设置了缓冲硅胶垫，有利于避免蒸蛋器在使用过程中由于蒸汽导致的晃动，保证了蒸蛋器的稳定性；

（2）、本发明设置蒸蛋座，在蒸蛋盘上设置有蒸蛋座，增加了同时进行蒸品的数量，提高蒸蛋器的使用效率，此外，当不需要蒸蛋座时，也可以轻易取下；

（3）、本发明设置第一手柄和第二手柄，由于第一手柄和第二手柄是分别铰接设置在蒸蛋盘和蒸蛋座上，手柄不需要使用时，自由锤落，不占地，当手柄使用时，提起手柄，因为限位端的存在，手柄抬起至固定位置，保证了使用的便捷；

（4）、本发明设置蛋孔、排气孔和防粘凸起，蛋孔的设置是为了保证蒸蛋是蛋的稳定选哪个，多个排气孔设置在蛋孔的周围，保证了蒸汽充分与被蒸品的充分混合，受热均匀，此外设置了防粘凸起，提高了蒸蛋器的利用率，可以加热包子馒头、牛奶等，防止加热后被蒸品与蒸蛋器的粘连；

（5）、本发明设置防振装置，由于蒸蛋器在工作时，蒸汽的沸腾导致蒸蛋器的不稳定，使得在工作时，晃动，被蒸品受热不均匀，防振装置有利于保证蒸蛋器的稳定性，提高受热的均匀和被蒸品的加热质量；

（6）、本发明设置挡水座，由于挡水座的截面呈三角形，当蒸汽凝结成水珠后从蒸蛋器内壁花落，利于水珠的聚集，避免了水在蒸蛋器的凝结，水渍的残留。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的结构示意图；

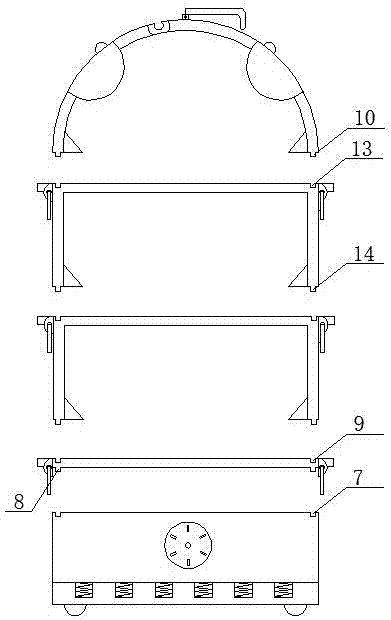

图2是本发明的部分结构分解图；

图3是本发明蒸蛋盘和蒸蛋座的俯视图；

图4是本发明中关于点a的放大示意图；

图5是本发明中关于点b的放大示意图；

图中标记为：1、蒸蛋器主体；2、蒸蛋盘；3、盖罩；4、紫外消毒装置；5、第一出气孔；6、提手；7、第一凹槽；8、第一凸起；9、第二凹槽；10、第二凸起；11、缓冲硅胶垫；12、蒸蛋座；121、水平端；122、竖直端；13、第三凹槽；14、第三凸起；15、第一手柄；16、第一限位端；17、第二手柄；18、第二限位端；19、第一蛋孔；20、第二蛋孔；21、第二排气孔；22、第三排气孔；23、第四排气孔；24、防粘凸起；25、防滑硅胶垫；26、防振装置；261、防振座；262、防振弹簧；27挡水座。

具体实施方式

下面结合具体实施例，进一步阐述本发明。这些实施例仅用于说明本发明而不用于限制本发明的范围。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

现结合说明书附图，详细说明本发明的结构特点。

参见图1、2、3、4和5，一种消毒防振一体化多功能蒸蛋器，包括蒸蛋器主体1，设置在蒸蛋器主体1上的蒸蛋盘2，蒸蛋盘2上设有盖罩3，盖罩3呈开口向下的半圆形，盖罩3远离蒸蛋盘2的一侧对称设有紫外消毒装置4，两个紫外消毒装置4之间设有第一出气孔5，盖罩3的顶端铰接有提手6，提手6呈“l”形；

蒸蛋器主体1上设有第一凹槽7，蒸蛋盘2底端设有第一凸起8，第一凹槽7与第一凸起8对应设置，蒸蛋盘2远离蒸蛋器主体1的一端设有第二凹槽9，盖罩3底端设有第二凸起10，第二凹槽9与第二凸起10对应设置；

蒸蛋器主体1下方设有缓冲硅胶垫11，缓冲硅胶垫11设有多个，多个缓冲硅胶垫11的连线呈圆形。

本发明的消毒防振一体化多功能蒸蛋器，集消毒和防振为一体，设置多个蒸蛋座，一方面提高了蒸蛋器的洁净度和安全性，另一方面提高了蒸蛋器的使用范围，提高了蒸蛋器的使用效率。

具体地，使用时，先将蒸蛋盘2安装在蒸蛋器主体1上，再将盖罩3安装在蒸蛋盘2，打开蒸蛋器的开关，即可开始工作。当蒸蛋器不工作时，打开紫外消毒装置4，对蒸蛋器进行消毒，防止滋生细菌，设置了缓冲硅胶垫11，有利于避免蒸蛋器在使用过程中由于蒸汽导致的晃动，保证了蒸蛋器的稳定性。

参见图1和2，进一步说，蒸蛋盘2上设有蒸蛋座12，蒸蛋座12设有至少一个，蒸蛋座12呈开口向下的圆柱形，蒸蛋座12包括水平端121和竖直端122，水平端121上设有第三凹槽13，竖直端122下方设有第三凸起14，第二凹槽9与第三凸起14对应设置，第三凹槽13与第二凸起10对应设置，第一凹槽7、第一凸起8、第二凹槽9、第二凸起10、第三凹槽13和第三凸起14的中心位于同一竖直线上。

设置蒸蛋座，在蒸蛋盘2上设置有蒸蛋座12，增加了同时进行蒸品的数量，提高蒸蛋器的使用效率，此外，当不需要蒸蛋座12时，也可以轻易取下。

参见图1和4，进一步说，蒸蛋盘2的两端铰接设有第一手柄15，蒸蛋盘2的两端固定设有第一限位端16，第一限位端16设置在第一手柄15上方，第一限位端16的顶面与蒸蛋盘2的顶面齐平。

参见图1和5，进一步说，蒸蛋座12的水平端121的两端铰接设有第二手柄17，水平端121的两端固定设有第二限位端18，第二限位端18设置在第二手柄17上方，第二限位端18的顶面与水平端121的顶面齐平。

设置第一手柄和第二手柄，由于第一手柄15和第二手柄17分别铰接设置在蒸蛋盘2和蒸蛋座12上，手柄不需要使用时，自由锤落，不占地，当手柄使用时，提起手柄，因为限位端的存在，手柄抬起至固定位置，保证了使用的便捷。

参见图2和3，进一步说，蒸蛋盘2和蒸蛋座12的水平端121上均设有第一蛋孔19、第二蛋孔20、第二排气孔21、第三排气孔22、第四排气孔23和防粘凸起24，多个第二蛋孔20围绕设于第一蛋孔19外，多个第二蛋孔20的连线呈圆形，第二排气孔21设置在第一蛋孔19与第二蛋孔20之间，多个第二蛋孔20之间设有第三排气孔22，第四排气孔23设置第二蛋孔20远离第一蛋孔19的一侧，第二排气孔21和第四排气孔23呈圆弧形，第四排气孔23的长度大于第二排气孔21，防粘凸起24平均设于蒸蛋盘2和蒸蛋座12的水平端121上。

设置蛋孔、排气孔和防粘凸起，蛋孔的设置是为了保证蒸蛋是蛋的稳定选哪个，多个排气孔设置在蛋孔的周围，保证了蒸汽充分与被蒸品的充分混合，受热均匀，此外设置了防粘凸起，提高了蒸蛋器的利用率，可以加热包子馒头、牛奶等，防止加热后被蒸品与蒸蛋器的粘连。

参见图4和5，进一步说，第一手柄15和第二手柄17上设有防滑硅胶垫25，保证了提起蒸蛋器时的稳定性。

参见图4和5，进一步说，蒸蛋器主体1下方设置有防振装置26，防振装置26包括防振座261和防振弹簧262，多个防振弹簧262的底端嵌设在防振座261上，多个防振弹簧262的顶端固定在蒸蛋器主体1下方。

设置防振装置，由于蒸蛋器在工作时，蒸汽的沸腾导致蒸蛋器的不稳定，使得在工作时，晃动，被蒸品受热不均匀，防振装置有利于保证蒸蛋器的稳定性，提高受热的均匀，和被蒸品的加热质量。

参见图3，进一步说，第一蛋孔19和第二蛋孔20的截面呈半圆形，第一蛋孔19和第二蛋孔20设有贯穿孔，保证了被蒸蛋的稳定性，提高了加热质量。

参见图1和2，进一步说，盖罩3和蒸蛋座12的底端内侧设有挡水座27，挡水座27的截面呈三角形。

设置挡水座27，由于挡水座27的截面呈三角形，当蒸汽凝结成水珠后从蒸蛋器内壁花落，利于水珠的聚集，避免了水在蒸蛋器的凝结，水渍的残留。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
