一种水果刷的制作方法

本发明涉及生活用品技术领域，更具体地说，涉及一种水果刷。

背景技术：

日常生活中，苹果等水果多需要清洗后食用。清洗水果时，可以通过手动揉搓或者使用刷子进行刷洗。

常用的刷子为手持式，用户手拿刷柄，转动水果以用刷头对水果进行刷洗。然而，水果在洗刷过程中容易滑脱，操作较为不便。

综上所述，如何有效地解决水果清洗不便等问题，是目前本领域技术人员急需解决的问题。

技术实现要素：

有鉴于此，本发明的目的在于提供一种水果刷，该水果刷的结构设计可以有效地解决水果清洗不便的问题。

为了达到上述目的，本发明提供如下技术方案：

一种水果刷，包括外壳、刷头、固定于所述外壳内的麻花杆和与所述麻花杆配合的从动块；所述外壳的顶部设置有用于与水源连接的接头，所述外壳的底部沿周向开设有一圈凹槽，所述刷头的边缘卡设于所述凹槽内，所述刷头上开设有用于水流通过的通孔且底面具有刷毛，所述从动块通过传动组件与所述刷头连接，以在水流冲击下沿所述麻花杆下移时带动所述刷头在所述凹槽内旋转。

优选地，上述水果刷中，所述外壳内固定有限位板和固定棒，所述限位板上开设有与所述麻花杆的顶端形状相同以限制所述麻花杆转动的限位通孔，所述麻花杆的顶端由所述限位通孔穿出，且所述麻花杆上开设有固定通孔，所述固定棒由所述固定通孔穿出。

优选地，上述水果刷中，所述限位板和所述固定棒固定于所述外壳的上部，所述从动块位于所述限位板的下方。

优选地，上述水果刷中，所述外壳的内壁上开设有用于卡设固定棒一端的盲孔，与所述盲孔相对的所述外壳侧壁上开设有用于所述固定棒的另一端穿出的通孔。

优选地，上述水果刷中，所述接头与所述外壳可拆卸的密封固定连接。

优选地，上述水果刷中，所述接头与所述外壳螺纹连接。

优选地，上述水果刷中，所述从动块与所述刷头之间设置有复位弹簧。

优选地，上述水果刷中，所述复位弹簧套设于所述麻花杆外。

优选地，上述水果刷中，所述接头为塑料接头。

本发明提供的水果刷包括外壳、刷头、麻花杆和从动块。其中，麻花杆固定于外壳内，外壳的顶部设置有用于与水源连接的接头，外壳的底部沿周向开设有一圈凹槽，刷头的边缘卡设于凹槽内，刷头上开设有用于水流通过的通孔且底面具有刷毛，刷头通过传动组件与从动块连接，从动块与麻花杆配合，在水流冲击下从动块沿麻花杆下移时带动刷头旋转。

应用本发明提供的水果刷时，将接头与水龙头等水源连接，水流由接头向外壳内部冲下时，水的冲力使从动件沿麻花杆边旋转边往下运动，从动件的运动通过传动组件带动刷头转动，由于刷头上开设有通孔，因而刷子的转动伴随着水流，以清洗水果表面，达到清洗水果的目的。综上，采用上述水果刷洗工具，可解放双手，清洗过程省时省力，水果不易打滑脱落，满足了家庭和一些销售水果类食品的餐饮店等日常小批量清洗水果的需求。

在一个优选的实施方式中，从动块与刷头之间设置有复位弹簧。进而水的冲力使从动件沿麻花杆边旋转边往下运动并带动刷头清洗水果的过程中，当从动件逐渐压缩复位弹簧，当将复位弹簧压缩至压缩极限时，则从动件到达极限位置。而后减小水流，也即减小水的冲力，通过复位弹簧的复位作用，给从动件向上运动的作用力，从而推动从动件边旋转边往上运动，进而继续使刷子转动，继续刷洗水果。重复上述操作即可连续刷洗水果，进一步提高效率。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明一个具体实施例的水果刷的内部结构示意图；

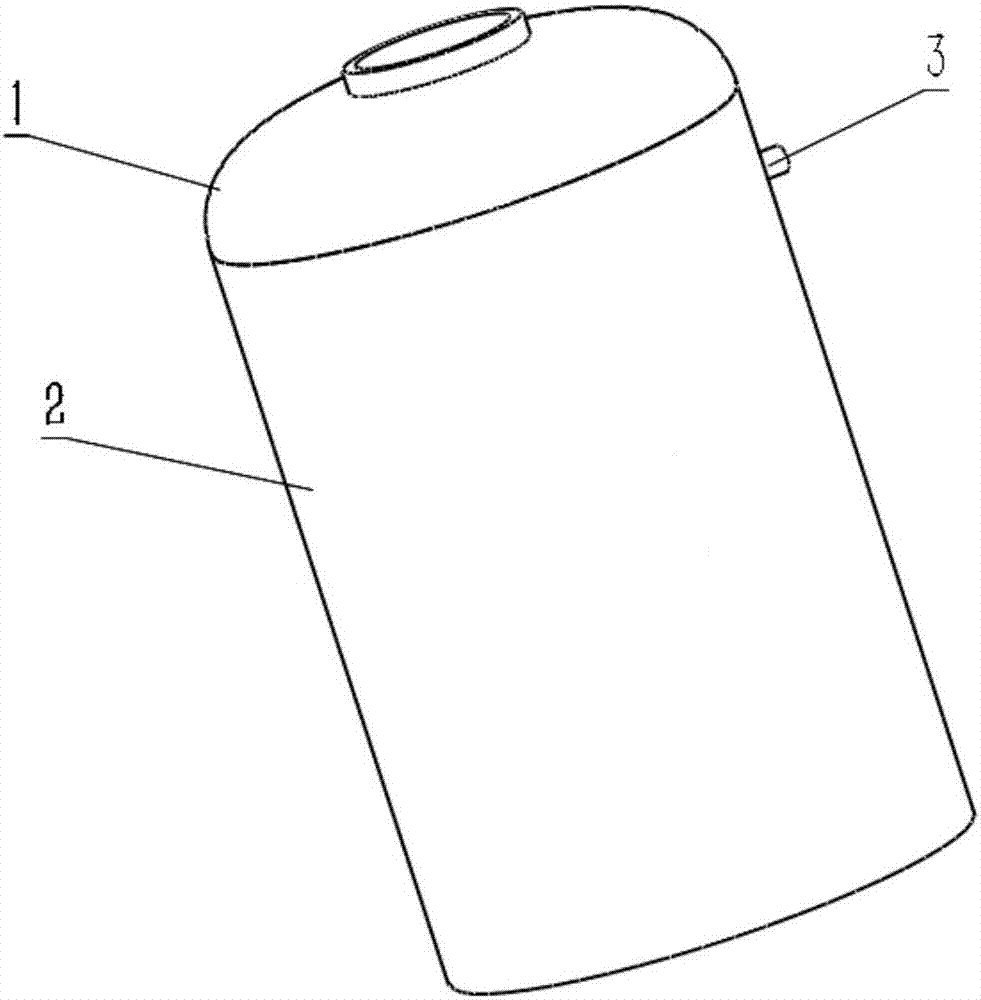

图2为图1的外部结构示意图。

附图中标记如下：

接头1，外壳2，固定棒3，限位板4，麻花杆5，从动块6，刷头7，复位弹簧8。

具体实施方式

本发明实施例公开了一种水果刷，以便于水果清洗。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-图2，图1为本发明一个具体实施例的水果刷的内部结构示意图；图2为图1的外部结构示意图。

在一个具体实施例中，本发明提供的水果刷洗工具包括外壳2、刷头7、麻花杆5和从动块6。

其中，麻花杆5固定于外壳2内，如通过固定安装结构将其固定于外壳2内等，具体的固定方式可以不作限定。麻花杆5的长度可以根据需要设置，优选的悬挂于外壳2内，也就是麻花杆5的底端与刷头7间有间隙，从而防止刷头7转动时与麻花杆5间产生摩擦。

外壳2的顶部设置有用于与水源连接的接头1，通过接头1与水龙头等水源连接。接头1的具体结构可以根据水源连接部的结构相应的设置。如接头1的顶端包括圆形开口，用于箍在水龙头外等。接头1可以为塑料接头1，利用塑料自身的可塑性卡进水龙头。

外壳2的底部沿周向开设有一圈凹槽，刷头7的边缘卡设于凹槽内并能够沿凹槽转动。也就是凹槽限制了刷头7上下方向的位移，使其能够平稳的旋转，且便于向水果施加压力，使得刷毛紧密作用于水果表面进行刷洗。

刷头7上开设有用于水流通过的通孔且底面具有刷毛，刷头7通过传动组件与从动块6连接，从动块6与麻花杆5配合，在水流冲击下从动块6沿麻花杆5下移时带动刷头7旋转。具体刷头7上通孔的个数及开设位置等可根据需要进行设置，此处不作具体限定。刷头7通过传动组件与从动块6连接，传动组件的具体结构可参考现有技术，只需使从动块6沿麻花杆5旋转下移时能够带动刷头7转动即可。例如可以采用齿轮、链条传动等。

从动块6与麻花杆5配合，也就是其上开设有通孔，并穿过麻花杆5，以沿麻花杆5旋转移动。在麻花杆5悬挂于外壳2内的情况下，从动块6优选的包括水平板和与水平板的下表面固定连接的竖直支撑部，水平板用于接受水的冲力以带动从动块6移动，支撑部的高度大于或等于麻花杆5的底端与刷头7之间的间隙，从而防止从动块6在水流冲力下由麻花杆5上脱出，以便于刷洗工具的连续使用。需要说明的是，从动块6指能够与水流作用接受冲力的部件，并不局限于块状结构。

应用本发明提供的水果刷洗工具时，将接头1与水龙头等水源连接，水流由接头1向外壳2内部冲下时，水的冲力使从动件沿麻花杆5边旋转边往下运动，从动件的运动通过传动组件带动刷头7转动，由于刷头7上开设有通孔，因而刷子的转动伴随着水流，以清洗水果表面，达到清洗水果的目的。综上，采用上述水果刷洗工具，可解放双手，清洗过程省时省力，水果不易打滑脱落，满足了家庭和一些销售水果类食品的餐饮店等日常小批量清洗水果的需求。

进一步地，外壳2内固定有限位板4和固定棒3，限位板4上开设有与麻花杆5的端部形状相同以限制麻花杆5转动的限位通孔，麻花杆5的顶端由限位通孔穿出，且麻花杆5上开设有固定通孔，固定棒3由固定通孔穿出。也就是通过固定棒3限制了麻花杆5上下方向的位移，通过限位板4限制了麻花杆5沿周向的旋转，从而麻花杆5的位置被固定。具体的，固定棒3可以设置于限位板4的上方。

更进一步地，限位板4和固定棒3固定于外壳2内的上部，从动块6位于限位板4的下方。也就是从麻花杆5的顶端将其固定，如此设置便于传动组件的布置。具体的，在麻花杆5的顶部开设固定通孔，固定棒3由固定通孔穿出将麻花杆5悬挂于外壳2内。限位板4上的限位通孔与麻花杆5的顶端形状相同，进而麻花杆5的顶端穿过限位通孔，其周向旋转被限制。固定通孔优选的开设于穿出限位通孔的麻花杆5部分上。当然，固定棒3及限位板4的设置应保证水流能够通过，如在限位板4上开设通孔或将限位板4设置为x形等。根据需要，也可以将限位板4和固定棒3安装于外壳2内的下部，也就是从麻花杆5的底端将其固定。

具体的，外壳2的内壁上开设有用于卡设固定棒3一端的盲孔，与盲孔相对的外壳2侧壁上开设有用于固定棒3的另一端穿出的通孔。也就是固定棒3是可拆卸的固定于外壳2内的，从而便于从动块6的拆装。固定棒3与盲孔具体可以为过盈配合，在外壳2为塑料外壳2时，则利用塑料本身的塑性将固定棒3卡紧于外壳2内。优选的，固定棒3沿外壳2的径向设置，从而能够将麻花杆5固定于外壳2中轴线上。接头1的进水口优选的与麻花杆5正对设置，从而水流能够更好的作用于从动块6，以推动从动块6绕麻花杆5转动。具体的，限位板4与外壳2可拆卸的固定连接，如卡接等，从而便于水果刷洗工具的拆装。

进一步地，固定棒3的端部凸出于外壳2上的通孔。从而能够方便地由凸出部件将固定棒3由外壳2内抽出。当然，根据需要也可以设置固定棒3的端部与外壳2的外壁平齐或低于外壁，使得外形更为美观。

在上述各实施例中，刷头7与外壳2可拆卸的转动连接。从而能够方便地将刷头7拆卸，进行单独清洗或消毒等，以保证水果清洗效果。如在外壳2的底部沿周向开设有一圈凹槽，刷头7的边缘卡设于凹槽内并能够沿凹槽转动。外壳2或刷头7可以采用塑料材质，利用材质本身的弹性将刷头7安装于外壳2内或有外壳2中拆下。

在上述各实施例中，接头1与外壳2可拆卸的密封固定连接。从而能够方便地将接头1拆卸，以对外壳2内部进行清洗。且便于在各部件故障时进行维修或更换。根据需要，二者也可以为不可拆卸的固定连接或设置为一体式结构。具体的，接头1与外壳2螺纹连接。通过螺纹连接，便于连接及拆卸操作，且通过螺纹即可实现密封，无需额外采用密封垫或密封结构等进行密封，结构简单可靠。

在上述各实施例的基础上，从动块6与刷头7之间设置有复位弹簧8，用于推动从动块6沿麻花杆5上移以带动刷头7旋转。进而水的冲力使从动件沿麻花杆5边旋转边往下运动并带动刷头7清洗水果的过程中，当从动件逐渐压缩复位弹簧8，当将复位弹簧8压缩至压缩极限时，则从动件到达极限位置。而后减小水流，也即减小水的冲力，通过复位弹簧8的复位作用，给从动件向上运动的作用力，从而推动从动件边旋转边往上运动，进而继续使刷子转动，继续刷洗水果。重复上述操作即可连续刷洗水果，进一步提高效率。

具体的，复位弹簧8套设于麻花杆5外。从而使得从动块6下移压缩复位弹簧8时，复位弹簧8的形变更为平稳。根据需要，也可以将复位弹簧8平行于麻花杆5放置于麻花杆5外。具体复位弹簧8的个数可以为一个或多个，如围绕麻花杆5均匀设置多个复位弹簧8等。根据需要也可以设置限位部件，以限制复位弹簧8的移动，使其始终位于从动块6与刷头7之间。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
