一种家用淘米装置的制作方法

本发明涉及淘米领域，特别是一种家用淘米装置。

背景技术：

随着社会经济的不断发展，人们的生活也在发生着变化，由原来的大锅烧饭，到现在的自动电饭锅，但是米饭在制作前，需要将米进行清洗，通常就是人工搅拌就可以了，但是这样清洗不干净，长时间的进行清洗，浪费水资源，同时手长时间在凉水中浸泡，对手部的健康也不好，因此为了避免这样的情况给人们造成的危害，也为了节约水资源，一次清洗就彻底，设计一种自动淘米的装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种家用淘米装置。

实现上述目的本发明的技术方案为，一种家用淘米装置，包括圆形基座,所述圆形基座上方设有圆形承载桶，所述圆形承载桶与圆形基座之间通过晃动机构连接，所述圆形基座下表面设有固定机构，所述圆形承载桶内设有推动出料机构，所述圆形承载桶侧表面上设有挤压排水机构，所述圆形承载桶上端侧表面上设有搅拌机构，所述搅拌机构由固定连接在圆形承载桶上端侧表面上的多个弧形承载基座、开在每个弧形承载基座侧表面上的一号条形凹槽、嵌装在每个一号条形凹槽内且旋转端为水平的一号微型旋转电机、套装在每个一号微型旋转电机旋转端上且与所对应一号条形凹槽相匹配的转动圆杆、开在每个一号条形凹槽内侧表面上且与所对应转动圆杆相搭接的转动凹槽、套装在每个转动圆杆上的摆动臂、固定连接在每个摆动臂上表面的固定圆盘、嵌装在每个固定圆盘上表面且旋转端向上的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上且与所对应摆动臂侧表面上相搭接的转动圆筒、开在每个转动圆筒侧表面上的多个二号圆形凹槽、嵌装在每个二号圆形凹槽内的水平横杆、嵌装在每个水平横杆下表面一端且旋转端为水平四号微型旋转电机、套装在每个四号微型旋转电机旋转端上的固定圆柱、开在每个固定圆柱下表面的三号圆形凹槽、嵌装在每个三号圆形凹槽内且旋转端向下的三号微型旋转电机、套装在每个三号微型旋转电机旋转端上的转动棒、套装在每个转动棒上的螺旋搅拌叶片共同构成的，所述圆形基座侧表面上设有控制器，所述控制器的输出端能通过导线分别与一号微型旋转电机、二号微型旋转电机、四号微型旋转电机和三号微型旋转电机电性连接。

所述推动出料机构由开在圆形承载桶内下表面中心处的一号圆形通孔、固定连接在圆形承载桶下表面且位于一号圆形通孔外侧的多个圆形基座、嵌装在每个圆形基座下表面的电控推动杆、固定连接在多个电控推动杆下表面的圆形承载板、嵌装在圆形承载板上表面且通过一号圆形通孔伸入圆形承载桶内的固定圆杆、套装在固定圆杆上且位于圆形承载桶内的圆形推动板、套装在圆形推动板与圆形承载桶内侧表面上的密封垫圈共同构成的，所述控制器的输出端通过导线与电控推动杆电性连接。

所述晃动机构由固定连接在圆形基座上表面的一组条形垫片、嵌装在每个一号条形垫片上表面且旋转端相对的一组五号微型旋转电机、套装在每组五号微型旋转电机旋转端上的一号摆动杆h、铰链连接在每个一号摆动杆h一端面上的二号摆动杆h、固定连接在每个二号摆动杆h一端面上且与圆形承载桶下表面边缘处连接的短圆柱共同构成的，所述控制器的输出端通过导线与五号微型旋转电机电性连接。

所述挤压排水机构由设置在圆形承载桶侧表面上的弧形固定板、开在弧形固定板上表面的一组四号圆形凹槽、嵌装在每个四号圆形凹槽内的竖直圆杆、开在每个竖直圆杆侧表面上的一号竖直豁口、设置在每个一号竖直豁口内的竖直滑轨、设置在每个竖直滑轨内的电控小车h、固定连接在每个电控小车h前表面的电控夹手、设置在一组电控夹手内且与圆形承载桶相匹配的挤压板、开在圆形承载桶下端侧表面上的排水口、设置在排水口内的细密筛网、嵌装在排水口内的排水管、设置在排水管上的电磁阀门共同构成的，所述控制器的输出端通过导线分别与电控小车h、电控夹手和电磁阀门电性连接。

所述固定机构由设置在圆形基座下表面的两组条形块、铰链连接在每个条形块下表面的一号连杆、铰链连接在每个一号连杆下表面二号连杆、开在每个二号连杆下表面的多个五号圆形凹槽、设置在每个五号圆形凹槽内的竖直圆杆、套装在每个竖直圆杆上的真空吸盘a共同构成的。

所述圆形承载桶上表面开有圆形进口。

所述多个弧形承载基座的数量为2-5个，所述多个弧形承载基座位于同一圆周上。

所述多个二号圆形凹槽的数量为2-4个。

所述控制器为mam-320的控制器，所述控制器内设有plc控制系统。

所述控制器上设有电容触摸屏和市电接口，所控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过导线与市电接口电性连接。

利用本发明的技术方案制作的一种家用淘米装置，一种结构比较简单，操作也比较方便，节约水资源，减少对手部的危害，使得人们吃到健康干净米的装置。

附图说明

图1是本发明所述一种家用淘米装置的结构示意图；

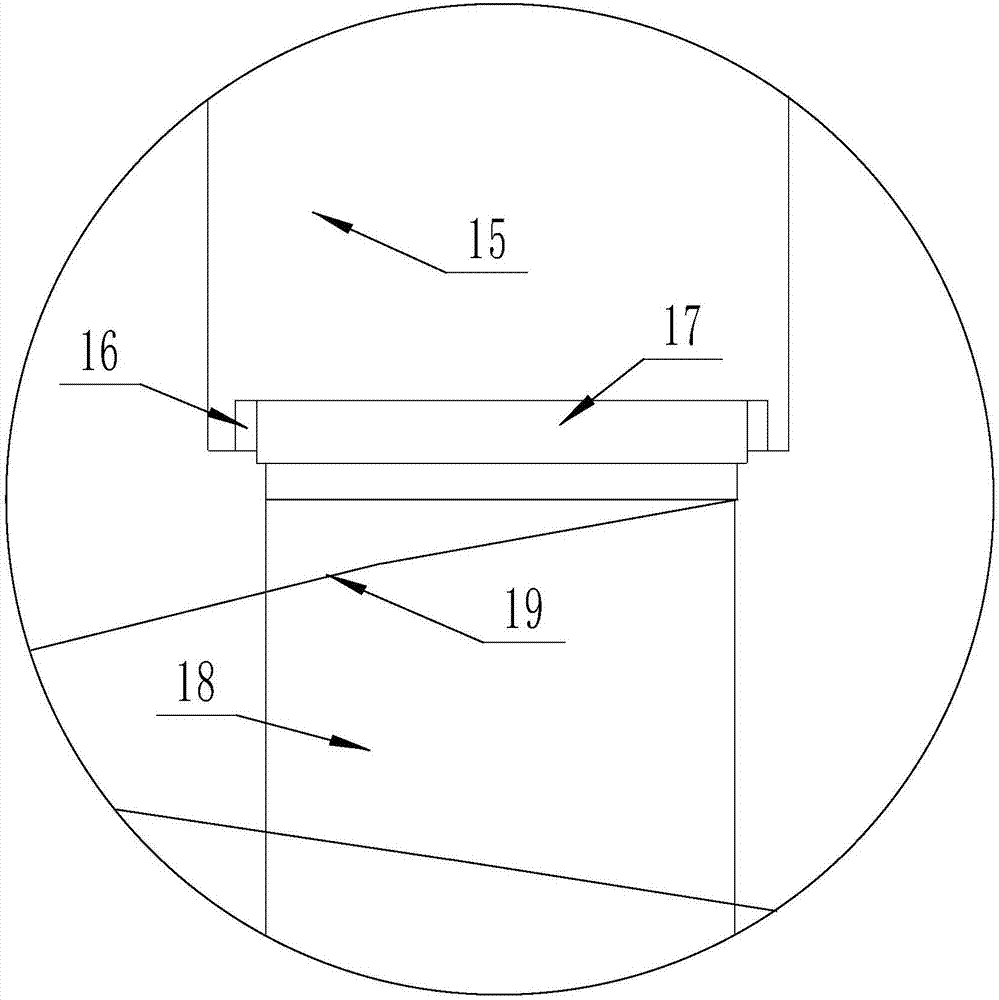

图2是本发明所述一种家用淘米装置的局部放大图；

图3是本发明所述晃动机构的局部示意图；

图4是本发明所述一种家用淘米装置的俯视图；

图5是本发明所述固定机构的局部示意图；

图6是本发明所述挤压排水机构的局部示意图；

图中，1、圆形基座；2、圆形承载桶；3、弧形承载基座；4、一号条形凹槽；5、一号微型旋转电机；6、转动圆杆；7、转动凹槽；8、摆动臂；9、固定圆盘；10、二号微型旋转电机；11、转动圆筒；12、二号圆形凹槽；13、水平横杆；14、四号微型旋转电机；15、固定圆柱；16、三号圆形凹槽；17、三号微型旋转电机；18、转动棒；19、螺旋搅拌叶片；20、控制器；21、一号圆形通孔；22、电控推动杆；23、圆形承载板；24、固定圆杆；25、圆形推动板；26、密封垫圈；27、条形垫片；28、五号微型旋转电机；29、一号摆动杆h；30、二号摆动杆h；31、短圆柱；32、弧形固定板；33、四号圆形凹槽；34、竖直圆杆；35、一号竖直豁口；36、竖直滑轨；37、电控小车h；38、电控夹手；39、挤压板；40、排水口；41、排水管；42、电磁阀门；43、条形块；44、一号连杆；45、二号连杆；46、五号圆形凹槽；47、真空吸盘a；48、圆形进口；49、plc控制系统；50、电容触摸屏；51、市电接口；52、细密筛网。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-6所示，一种家用淘米装置，包括圆形基座(1),所述圆形基座(1)上方设有圆形承载桶(2)，所述圆形承载桶(2)与圆形基座(1)之间通过晃动机构连接，所述圆形基座(1)下表面设有固定机构，所述圆形承载桶(2)内设有推动出料机构，所述圆形承载桶(2)侧表面上设有挤压排水机构，所述圆形承载桶(2)上端侧表面上设有搅拌机构，所述搅拌机构由固定连接在圆形承载桶(2)上端侧表面上的多个弧形承载基座(3)、开在每个弧形承载基座(3)侧表面上的一号条形凹槽(4)、嵌装在每个一号条形凹槽(4)内且旋转端为水平的一号微型旋转电机(5)、套装在每个一号微型旋转电机(5)旋转端上且与所对应一号条形凹槽(4)相匹配的转动圆杆(6)、开在每个一号条形凹槽(4)内侧表面上且与所对应转动圆杆(6)相搭接的转动凹槽(7)、套装在每个转动圆杆(6)上的摆动臂(8)、固定连接在每个摆动臂(8)上表面的固定圆盘(9)、嵌装在每个固定圆盘(9)上表面且旋转端向上的二号微型旋转电机(10)、套装在每个二号微型旋转电机(10)旋转端上且与所对应摆动臂(8)侧表面上相搭接的转动圆筒(11)、开在每个转动圆筒(11)侧表面上的多个二号圆形凹槽(12)、嵌装在每个二号圆形凹槽(12)内的水平横杆(13)、嵌装在每个水平横杆(13)下表面一端且旋转端为水平四号微型旋转电机(14)、套装在每个四号微型旋转电机(14)旋转端上的固定圆柱(15)、开在每个固定圆柱(15)下表面的三号圆形凹槽(16)、嵌装在每个三号圆形凹槽(16)内且旋转端向下的三号微型旋转电机(17)、套装在每个三号微型旋转电机(17)旋转端上的转动棒(18)、套装在每个转动棒(18)上的螺旋搅拌叶片(19)共同构成的，所述圆形基座(1)侧表面上设有控制器(20)，所述控制器(20)的输出端能通过导线分别与一号微型旋转电机(5)、二号微型旋转电机(10)、四号微型旋转电机(14)和三号微型旋转电机(17)电性连接；所述推动出料机构由开在圆形承载桶(2)内下表面中心处的一号圆形通孔(21)、固定连接在圆形承载桶(2)下表面且位于一号圆形通孔(21)外侧的多个圆形基座(1)、嵌装在每个圆形基座(1)下表面的电控推动杆(22)、固定连接在多个电控推动杆(22)下表面的圆形承载板(23)、嵌装在圆形承载板(23)上表面且通过一号圆形通孔(21)伸入圆形承载桶(2)内的固定圆杆(24)、套装在固定圆杆(24)上且位于圆形承载桶(2)内的圆形推动板(25)、套装在圆形推动板(25)与圆形承载桶(2)内侧表面上的密封垫圈(26)共同构成的，所述控制器(20)的输出端通过导线与电控推动杆(22)电性连接；所述晃动机构由固定连接在圆形基座(1)上表面的一组条形垫片(27)、嵌装在每个一号条形垫片(27)上表面且旋转端相对的一组五号微型旋转电机(28)、套装在每组五号微型旋转电机(28)旋转端上的一号摆动杆h(29)、铰链连接在每个一号摆动杆h(29)一端面上的二号摆动杆h(30)、固定连接在每个二号摆动杆h(30)一端面上且与圆形承载桶(2)下表面边缘处连接的短圆柱(31)共同构成的，所述控制器(20)的输出端通过导线与五号微型旋转电机(28)电性连接；所述挤压排水机构由设置在圆形承载桶(2)侧表面上的弧形固定板(32)、开在弧形固定板(32)上表面的一组四号圆形凹槽(33)、嵌装在每个四号圆形凹槽(33)内的竖直圆杆(34)、开在每个竖直圆杆(34)侧表面上的一号竖直豁口(35)、设置在每个一号竖直豁口(35)内的竖直滑轨(36)、设置在每个竖直滑轨(36)内的电控小车h(37)、固定连接在每个电控小车h(37)前表面的电控夹手(38)、设置在一组电控夹手(38)内且与圆形承载桶(2)相匹配的挤压板(39)、开在圆形承载桶(2)下端侧表面上的排水口(40)、设置在排水口(40)内的细密筛网(52)、嵌装在排水口(40)内的排水管(41)、设置在排水管(41)上的电磁阀门(42)共同构成的，所述控制器(20)的输出端通过导线分别与电控小车h(37)、电控夹手(38)和电磁阀门(42)电性连接；所述固定机构由设置在圆形基座(1)下表面的两组条形块(43)、铰链连接在每个条形块(43)下表面的一号连杆(44)、铰链连接在每个一号连杆(44)下表面二号连杆(45)、开在每个二号连杆(45)下表面的多个五号圆形凹槽(46)、设置在每个五号圆形凹槽(46)内的竖直圆杆(34)、套装在每个竖直圆杆(34)上的真空吸盘a(47)共同构成的；所述圆形承载桶(2)上表面开有圆形进口(48)；所述多个弧形承载基座(3)的数量为2-5个，所述多个弧形承载基座(3)位于同一圆周上；所述多个二号圆形凹槽(12)的数量为2-4个；所述控制器(20)为mam-320的控制器(20)，所述控制器(20)内设有plc控制系统(49)；所述控制器(20)上设有电容触摸屏(50)和市电接口(51)，所控制器(20)的输出端通过导线与电容触摸屏(50)电性连接，所述控制器(20)的输入端通过导线与市电接口(51)电性连接。

本实施方案的特点为，圆形基座上方设有圆形承载桶，圆形承载桶与圆形基座之间通过晃动机构连接，圆形基座下表面设有固定机构，圆形承载桶内设有推动出料机构，圆形承载桶侧表面上设有挤压排水机构，圆形承载桶上端侧表面上设有搅拌机构，搅拌机构由固定连接在圆形承载桶上端侧表面上的多个弧形承载基座、开在每个弧形承载基座侧表面上的一号条形凹槽、嵌装在每个一号条形凹槽内且旋转端为水平的一号微型旋转电机、套装在每个一号微型旋转电机旋转端上且与所对应一号条形凹槽相匹配的转动圆杆、开在每个一号条形凹槽内侧表面上且与所对应转动圆杆相搭接的转动凹槽、套装在每个转动圆杆上的摆动臂、固定连接在每个摆动臂上表面的固定圆盘、嵌装在每个固定圆盘上表面且旋转端向上的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上且与所对应摆动臂侧表面上相搭接的转动圆筒、开在每个转动圆筒侧表面上的多个二号圆形凹槽、嵌装在每个二号圆形凹槽内的水平横杆、嵌装在每个水平横杆下表面一端且旋转端为水平四号微型旋转电机、套装在每个四号微型旋转电机旋转端上的固定圆柱、开在每个固定圆柱下表面的三号圆形凹槽、嵌装在每个三号圆形凹槽内且旋转端向下的三号微型旋转电机、套装在每个三号微型旋转电机旋转端上的转动棒、套装在每个转动棒上的螺旋搅拌叶片共同构成的，圆形基座侧表面上设有控制器，控制器的输出端能通过导线分别与一号微型旋转电机、二号微型旋转电机、四号微型旋转电机和三号微型旋转电机电性连接,一种结构比较简单，操作也比较方便，节约水资源，减少对手部的危害，使得人们吃到健康干净米的装置。

在本实施方案中，市电接口为该装置提供电源，mam-320控制器控制该装置，plc控制系统控制该装置启动，圆形承载桶侧表面上的弧形承载基座上的一号微型旋转电机带动转动圆杆上的摆动臂进行摆动，摆动臂上表面的固定圆盘负责进行固定，固定圆盘上表面的二号微型旋转电机带动转动圆筒进行转动，转动圆筒侧表面上的二号圆形凹槽内的水平横杆下表面一端的四号微型旋转电机带动固定圆柱内的三号微型旋转电机机进行转动，三号微型旋转电机带动转动棒上的螺旋搅拌叶片进行搅拌，圆形承载桶下表面外侧的圆形基座下表面的电控推动杆推动圆形承载板进行移动，圆形承载板上表面的固定圆杆负责固定圆形推动板，圆形推动板上的密封垫圈起到密封的作用，圆形基座上表面的条形垫片上的五号微型旋转电机带动一号摆动杆h和二号摆动杆h进行摆动，从而使圆形承载桶也随之进行摆动，圆形承载桶侧表面上的弧形固定板固定竖直圆杆上的竖直滑轨，竖直滑轨内的电控小车h带动电控夹手进行移动，电控夹手内的挤压板负责进行挤压，圆形承载桶下端侧表面上的排水口负责进行排水，排水口内的细密筛网负责筛取，排水口内的排水管上的电磁阀门负责进行拦挡，圆形基座下表面的条形块下表面的一号连杆和二号连杆上的竖直圆杆上的真空吸盘a负责进行固定，使得该装置更加的稳固，防止该装置胡乱的移动。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
