一种洗碗机用的新型耗材模块的制作方法

本发明涉及一种洗碗机，具体是一种洗碗机用的新型耗材模块。

背景技术：

随着洗碗机技术水平不断发展，家用洗碗机的功能和配置也更加丰富、完善。

洗碗机软水器、分配器是洗碗机重要的功能部件，直接影响洗碗机的性能，再生盐、洗涤剂、亮碟剂是与之相关的关键耗材。目前洗碗机耗材都是分开装在不同的功能部件中，而且添加次数频繁（洗涤剂每次使用都要人手添加），消费者使用体验较差；另外洗涤剂、量碟剂的耗材人手投放量不准，影响洗净性能。

技术实现要素：

本发明的目的在于克服上述现有技术存在的不足，而提供一种洗碗机用的新型耗材模块，其集成净水模块、软水模块和洗涤耗材模块，无需人手投放洗涤剂耗材。

本发明的目的是这样实现的：

一种洗碗机用的新型耗材模块，包括本体，所述本体上设有：

净水模块，具有进水端和出水端，

软水模块，具有相互隔开的树脂腔和盐腔，树脂腔上设有树脂进水口和树脂出水口，盐腔上设有盐腔进水口和盐腔出水口，

洗涤耗材模块，具有洗涤耗材出口，

进水口和出水口；

所述进水口与进水端连接；出水端通过分流机构分成软水水路和还原水路；所述软水水路通过树脂进水口与树脂腔连接，树脂出水口通过混合水路与出水口连接，洗涤耗材出口与混合水路连接；所述还原水路通过盐腔进水口与盐腔连通，盐腔出水口与树脂进水口连通。

所述进水口与进水端之间设有流量计；净水模块内设有净水滤芯，净水滤芯通过滤芯固定座可拆卸安装在净水模块内；所述净水滤芯与进水端、出水端连通。

所述分流机构包括分流通道,分流通道上设有水路限流分流块，分流通道通过水路限流分流块分成软水水路和还原水路。

所述还原水路与盐腔进水口之间设有再生水腔，再生水腔的水平高度高于盐腔；所述盐腔出水口与树脂进水口之间通过电磁阀开合连接。

所述树脂进水口和树脂出水口设置在树脂腔的相对两侧，树脂腔内靠近树脂进水口和树脂出水口的位置分别设有树脂腔滤网，树脂腔滤网上布满细长孔；所述盐腔靠近盐腔进水口的位置设有盐腔滤网，盐腔滤网上布满细长孔。

所述洗涤耗材出口与混合水路之间设有计量泵，所述计量泵的输入端与所述洗涤耗材出口连接，两者之间设有计量密封圈，所述计量泵的输出端与混合水路连接。

所述洗涤耗材模块至少一级，每级的洗涤耗材模块上设有单独的洗涤耗材出口，每级的洗涤耗材模块内设有单独的洗涤剂耗材罐，洗涤剂耗材罐通过耗材固定座可拆卸安装在洗涤耗材模块内，洗涤剂耗材罐与洗涤耗材出口连通；所述洗涤耗材模块内设有液位传感器。

所述软水模块内与设有盐耗材罐，盐耗材罐通过耗材固定座可拆卸安装在软水模块内，盐耗材罐与盐腔连通。

所述软水模块上设有盐水浓度检测机构，其包括设置在盐腔内的浮子支架和对应浮子支架设置在软水模块或本体上的干簧管，所述浮子支架内设有浮子，浮子上设有磁铁。

所述树脂腔、盐腔、软水水路、还原水路、混合水路和洗涤耗材出口敞开设置在本体的同侧，本体对应所述敞开位密封设有盖体。

本发明有益效果是：

本发明在本体上集成净水模块、软水模块和洗涤耗材模块，洗碗机使用时，通过净水模块先给洗碗机提供用水，充分提高洗净性能；再生盐、洗涤剂、亮碟剂分别装在所在洗涤耗材模块的耗材罐中，持续使用50次以上才需要更换，大大提高了消费者的使用体验。

洗涤剂（如洗碗粉/液）、亮碟剂由高精度计量泵自动投放，投放量准确、不浪费，洗净性能更高、更稳定。

附图说明

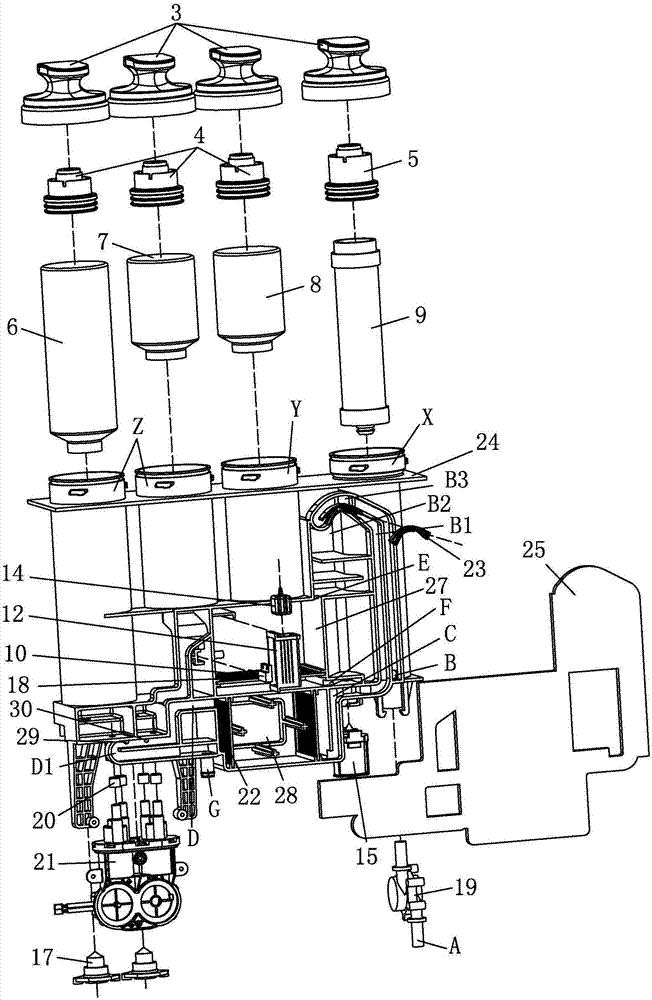

图1为本发明第一实施例的结构示意图。

图2为本发明第二实施例的结构示意图。

具体实施方式

下面结合附图及实施例对本发明作进一步描述。

参见图1，本洗碗机用的新型耗材模块，包括本体24，所述本体24上设有：

净水模块x，具有进水端和出水端b，

软水模块y，具有相互隔开的树脂腔28和盐腔27，树脂腔28上设有树脂进水口c和树脂出水口d，盐腔27上设有盐腔进水口e和盐腔出水口f，

洗涤耗材模块z，具有洗涤耗材出口，

进水口a和出水口g；

所述进水口a与进水端连接；出水端b通过分流机构分成软水水路b1和还原水路b2；所述软水水路b1通过树脂进水口c与树脂腔28连接，树脂出水口d通过混合水路d1与出水口g连接，洗涤耗材出口与混合水路d1连接；所述还原水路b2通过盐腔进水口e与盐腔27连通，盐腔出水口f与树脂进水口c连通。

洗碗机用水从进水口a进入净水模块x，经过滤芯过滤后从出水端b流出；水经过分流机构分成两路，一路（即软水水路b1）从树脂腔进水口c进入树脂腔28，经过软化后从树脂出水口d流出；树脂出水口d流出的水在混合水路d1内与洗涤耗材出口投放的洗涤耗材混合后通过出水口g冲入洗碗机中；另一路（即还原水路b2）水经过盐腔进水口e进入盐腔27，将再生盐溶解后定时从盐腔出水口f放出，再从树脂腔进水口c进入树脂腔28，对树脂进行还原再生。

本发明高度集成的洗碗机关键零部件，包括集成了净水模块x、软水模块y和洗涤耗材模块z，大大节省了空间，能够对洗碗机用水进行净化，提高洗涤性能，最重要的是集成的各耗材模块组件能够根据洗碗机耗材使用情况设计，各耗材更换添加1次洗碗机可持续使用50次洗涤循环以上，解决了消费者需要手动频繁添加耗材的麻烦，提高用户的体验，再次，创新集成的耗材模块组件集成多种功能，减少零件数量，提升整体装配性。

进一步地，所述进水口a与进水端之间设有流量计19，流量计19通过计算脉冲控制机器进水量；净水模块x内设有净水滤芯9，净水滤芯9通过滤芯固定座5可拆卸安装在净水模块x内，滤芯固定座5安装净水滤芯9用，并起密封作用；所述净水滤芯9与进水端、出水端b连通，以输出经过过滤后的水。

进一步地，所述分流机构包括分流通道b3,分流通道b3上设有水路限流分流块23，分流通道b3通过水路限流分流块23分成软水水路b1和还原水路b2，软水水路b1的水进入树脂腔28的水经树脂软化后进入洗碗机，还原水路b2的水进入盐腔27溶解成再生盐溶液后，可进入树脂腔28还原树脂。

进一步地，所述还原水路b2与盐腔进水口e之间设有再生水腔26，再生水腔26的水平高度高于盐腔27，再生水腔26水平高于盐腔27后，水自上而下流入盐腔27，便于把盐腔27内的再生盐充分溶解，获得更高浓度的盐溶液；所述盐腔出水口f与树脂进水口c之间通过电磁阀15开合连接。洗碗机工作时，电磁阀15间断式打开，其打开时，盐溶液从盐腔出水口f放出，再通过树脂腔进水口c进入树脂腔28，对树脂进行还原再生。

进一步地，所述树脂进水口c和树脂出水口d设置在树脂腔28的相对两侧，树脂腔28内靠近树脂进水口c和树脂出水口d的位置分别设有树脂腔滤网22，树脂腔滤网22上布满细长孔，用于封住树脂，避免树脂随水流漏出树脂腔28；所述盐腔27靠近盐腔进水口e的位置设有盐腔滤网18，盐腔滤网18上布满细长孔，水可以通过但盐颗粒无法通过，用于阻挡再生盐直接进入树脂腔。

进一步地，所述洗涤耗材出口与混合水路d1之间设有计量泵21，所述计量泵21的输入端与所述洗涤耗材出口连接，两者之间设有计量密封圈20，起安装密封作用，防止耗材漏出，所述计量泵21的输出端与混合水路d1连接，用于定量投放洗涤耗材，其作用原理是计量泵21的活塞将洗涤耗材从输入端抽进其泵腔内，然后再通过输出端挤压到混合水路d1中，由水将洗涤耗材混合冲进洗碗机中。

进一步地，所述洗涤耗材模块z至少一级，每级的洗涤耗材模块z上设有单独的洗涤耗材出口，每级的洗涤耗材模块z内设有单独的洗涤剂耗材罐，洗涤剂耗材罐通过耗材固定座4可拆卸安装在洗涤耗材模块z内，便于更换，洗涤剂耗材罐与洗涤耗材出口连通；所述洗涤耗材模块z内设有液位传感器。本实施例共两级，一级为洗涤剂耗材模块，另外一级为亮碟剂洗涤模块，两级洗涤耗材模块z上分别设有单独的洗涤剂出口29和亮碟剂出口30并通过计量泵21与混合水路d1连通。两级洗涤耗材模块z内分别设有洗涤剂耗材罐6和亮碟剂耗材罐7，它们分别通过耗材固定座4可拆卸安装在洗涤剂耗材模块和亮碟剂洗涤模内。洗涤剂耗材模块和亮碟剂洗涤模内还设有液位传感器17，其利用光电原理模块内检测洗涤剂和亮碟剂剩余量，并能提示用户及时更换添加相应的耗材。

进一步地，所述软水模块y内与设有盐耗材罐8，盐耗材罐8通过耗材固定座4可拆卸安装在软水模块y内，便于更换，盐耗材罐8与盐腔27连通。

进一步地，所述软水模块y上设有盐水浓度检测机构，其包括设置在盐腔27内的浮子支架12和对应浮子支架12设置在软水模块y或本体24上的干簧管10，所述浮子支架12内设有浮子14，浮子14上设有磁铁（图中未标出）。浮子14的密度约1.4（水的密度为1），能够用于检测盐溶液浓度，当盐溶液浓度小于设定值时，浮子14带动磁铁下沉，磁铁向干簧管10发出信号，干簧管10感应到磁铁下沉时判断盐耗材罐8缺再生盐，再向洗碗机反馈提示用户需要更换盐耗材罐8。

进一步地，所述树脂腔28、盐腔27、软水水路b1、还原水路b2、混合水路d1和洗涤耗材出口敞开设置在本体24的同侧，本体24对应所述敞开位密封设有盖体25，二者采用焊接方式，焊接后形成相对封闭的树脂腔28、盐腔27、软水水路b1、还原水路b2、混合水路d1和洗涤耗材出口，其他零部件安装在本体24上。本体24上还设有分别盖接在净水模块x、软水模块y和洗涤耗材模块z上的盖座3，盖座3与本体24之间通过密封圈（图中未标出）密封，能够防虫防潮。

上述实施例只是本发明的优选方案，本发明还可有其他实施方案。本领域的技术人员在不违背本发明精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本申请权利要求所设定的范围内。
