一种节能铝合金平开窗的制作方法

本实用新型涉及一种平开窗，具体是一种节能铝合金平开窗。

背景技术：

平开窗的优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。内开式的擦窗方便；外开式的开启时不占空间。缺点是窗幅小，视野不开阔。外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。

现有的平开窗结构单一，只能起到挡风、挡雨和透光的作用，现有的平开窗确实挡虫的功能，而且在夏季进行通气的同时会将外界大量的热量带入室内，为了解决上述问题，先提供一种节能铝合金平开窗。

技术实现要素：

本实用新型的目的在于提供一种节能铝合金平开窗，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种节能铝合金平开窗，包括固定框和转动框，所述固定框上铰接有转动框，转动框下端设有滑动轨道，滑动轨道上设有三条平行的滑轨，靠室外的轨道轨道底部设有引水口，滑动轨道上滑动设有两个玻璃框和一个透气框，玻璃框上设有玻璃面，透气框上设有透明塑料板，且透明塑料板上均匀分布有通气口，通气口外侧面钳设有一号通气管，一号通气管外侧端连接二号通气管，一号通气管的直径为二号通气管直径的三分之一，一号通气管和二号通气管之间通过锥形罩连接。

作为本实用新型进一步的方案：所述透气框位于靠近室内的滑轨上。

作为本实用新型进一步的方案：所述二号通气管中设有挡虫网。

作为本实用新型进一步的方案：所述固定框和转动框采用铝合金材料制成。

作为本实用新型进一步的方案：所述固定框表面设有密封圈。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、合理，能够及时将进入轨道中的雨水排出，同时保证通风的同时也保证室内的凉爽，另外还能避免外界蚊虫的进入，实用性强。

附图说明

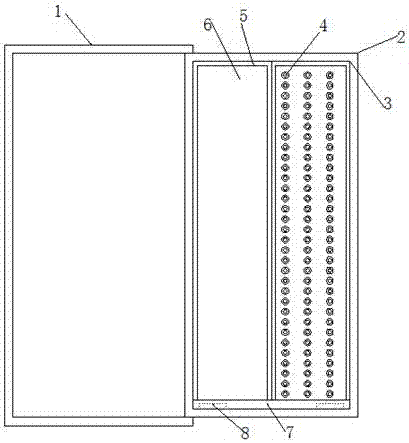

图1为本实用新型的结构示意图。

图2为本实用新型中通气机构的结构示意图。

其中：固定框1、转动框2、通气框3、透气通道4、二号通气管41、挡虫网42、锥形罩43、一号通气管44、玻璃框5、玻璃面6、滑动轨道7、引水口8。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种节能铝合金平开窗，包括固定框1和转动框2，所述固定框1上铰接有转动框2，从而实现平推机构，固定框1和转动框2采用铝合金材料制成，固定框1表面设有密封圈，转动框2下端设有滑动轨道7，滑动轨道7上设有三条平行的滑轨，靠室外的轨道轨道7底部设有引水口8，当雨水沿着窗体落入轨道7内时会沿着引水口8流出，从而实现排水的作用，滑动轨道7上滑动设有两个玻璃框5和一个透气框3，透气框3位于靠近室内的滑轨上，玻璃框5上设有玻璃面6，透气框3上设有透明塑料板，且透明塑料板上均匀分布有通气口，通气口外侧面钳设有一号通气管44，一号通气管44外侧端连接二号通气管41，一号通气管44的直径为二号通气管41直径的三分之一，一号通气管44和二号通气管41之间通过锥形罩43连接，在需要完全通气时，只需将转动框2打开即可，当需要窗户完全封闭时，只需通过两个玻璃框5将整个转动框2封闭，然后将转动框2关闭即可，夏天时，需要在通气的同时又要保证室内温度时，只需将两个玻璃框5折叠设置，然后用透气框3将转动框2封闭，当外界气流穿过通气口时，外界空气会依次穿过二号通气管41、锥形罩43和一号通气管44，当空气穿过锥形罩43时，空气会被压缩，压缩的空气沿着二号通气管44排出时会膨胀，进而对外界做功，进而使得空气温度降低，这样就能在保证通风的同时也保证室内的凉爽，另外为了避免外界蚊虫的进入，二号通气管41中设有挡虫网42。

,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
