水杯保护套的制作方法

本实用新型涉及杯具产品领域，特别涉及一种水杯保护套。

背景技术：

目前市面上的水杯很多为玻璃材质，为了防止玻璃材质的水杯摔坏，推出了与水杯配套的水杯保护套以套接在水杯上；并且为了方便户外活动时携带水杯，在水杯保护套上通常还连接有挂带用于斜挂或肩挂。现有的水杯保护套的挂带，大多数为长度固定，用户只能斜挂或手提，且不能适用不同身高的人斜挂；少数挂带长度可调节的水杯保护套是通过在挂带上增加结构复杂的配件实现，成本较高。

技术实现要素：

本实用新型的主要目的是提供一种水杯保护套，旨在以较低成本的方式实现用户挂带长度可调节，以满足用户不同的挂置方式和适用于不同身高的人斜挂。

为实现上述目的，本实用新型提出的水杯保护套，包括用于容置水杯的套体和伸缩挂带，所述伸缩挂带包括调节带、第一日型扣、第二日型扣、两口型扣和两固定带；

两所述口型扣分别通过两所述固定带连接在所述套体的顶端的两相对位置，所述调节带的第一端穿过一所述口型扣并栓扣在所述第一日型扣的一端，所述调节带的第二端依次穿过所述第一日型扣的两侧口、所述第二日型扣的两侧口和另一所述口型扣后，栓紧在所述第二日型扣上。

优选地，所述调节带的第二端通过依次穿过所述第二日型扣的一侧口、另一侧口和一侧口的缠绕方式而与所述第二日型扣栓紧。

优选地，所述调节带和固定带为扁平的尼龙带。

优选地，所述口型扣通过所述固定带连接在所述套体的顶端的外侧上。

优选地，所述固定带的第一端固定在所述套体上，所述固定带的第二端穿过所述口型扣并折回与所述固定带的第一端连接；所述调节带的第一端绕过所述第一日型扣的一端并折回与所述调节带连接固定。

优选地，所述固定带的第一端与第二端通过缝接固定，所述调节带的第一端的折回部分与所述调节带通过缝接固定。

本实用新型技术方案，在第一日型扣与其相邻的口型扣之间为双层带结构，并且，第一日型扣可以在调节带上滑动，通过滑动第一日型扣滑动调节第一日型扣在调节带上的位置，就能调节双层带结构的长度；双层带结构越长，调节带重叠的部分越长，则伸缩挂带的总长度就越短，反之，则伸缩挂带的总长度(即各个部分连接装配后的长度)越长；即本实施例的伸缩挂带的长度可调节，因此本实施例的水杯保护套，可供用户调节伸缩挂带长度，以满足肩挂、手提等不同的挂置方式，并且能适应不同身高的人斜挂、肩挂；另外，本方案仅通过两个日型扣和两个口型扣就实现了伸缩挂带的长度调节，成本低廉。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

图1为本实用新型水杯保护套一实施例的结构示意图；

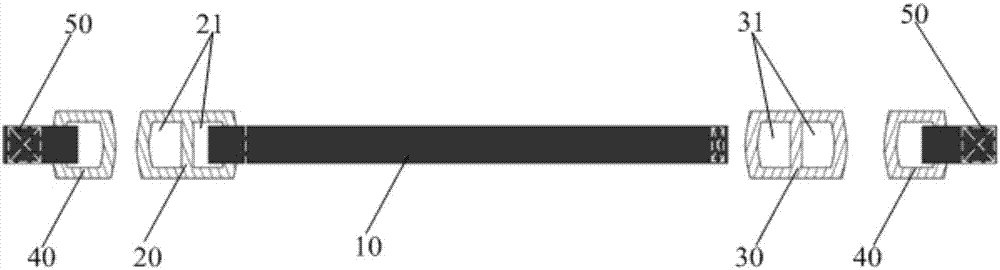

图2为本实用新型水杯保护套一实施例的伸缩挂带的拆解图；

图3为本实用新型水杯保护套一实施例的伸缩挂带的一侧视图；

图4为本实用新型水杯保护套一实施例的伸缩挂带的另一侧视图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

本实用新型提出一种水杯保护套，用于装放水杯，以方便水杯的携带。

参照图1至图4，在本实施例中，该水杯保护套包括用于容置水杯的套体100和伸缩挂带，伸缩挂带包括调节带10、第一日型扣20、第二日型扣30、两口型扣40和两固定带50；两口型扣40分别通过两固定带50连接在套体100的顶端的两相对位置，调节带10的第一端11穿过一口型扣40并栓扣在第一日型扣20的一端，调节带10的第二端12依次穿过第一日型扣20的两侧口21、第二日型扣30的两侧口31和另一口型扣40后，栓紧在第二日型扣30上(具体可参照图3中的A→B→C→D绕制顺序)。

结合参照图3和图4，本实施例的伸缩挂带，在第一日型扣20与其相邻的口型扣40之间为双层带结构，并且，第一日型扣20可以在调节带10上滑动，通过滑动第一日型扣20滑动调节第一日型扣20在调节带10上的位置，就能调节双层带结构的长度；双层带结构越长，调节带10重叠的部分越长，则伸缩挂带的总长度就越短，反之，则伸缩挂带的总长度(即各个部分连接装配后的长度)越长；即本实施例的伸缩挂带的长度可调节，因此本实施例的水杯保护套，可供用户调节伸缩挂带长度，以满足肩挂、手提等不同的挂置方式，并且能适应不同身高的人斜挂、肩挂；另外，本实施例的方案中仅通过两个日型扣和两个口型扣就实现了伸缩挂带的长度调节，成本低廉。

进一步地，结合参照图1至图3，本实施例中，调节带10的第二端12通过依次穿过第二日型扣30的一侧口31、另一侧口31和一侧口31的缠绕方式 而与第二日型扣30栓紧(具体可参照图3中D→E→F缠绕顺序)。通过采用以上栓紧方式，栓紧操作简单，并且还可在使用完水杯保护套后，将调节带10的第二端按照A→B→C→D→E→F缠绕顺序的反方向拆卸调节带10和第一日型扣20和第二日型扣30，从而方便套体100的放置和拿取，且拆卸操作非常简单。另外，该缠绕栓紧的方式并不是固定不可动的方式，通过较大的作用力同样可将第二日型扣30进行左右滑动调节，或者通过E→F这一缠绕段往回松动一点再进行第二日型扣30的滑动调节，可更轻松；第二日型扣30与其口相邻的口型扣40之间也是双层带结构，因此，通过调节第二日型扣30的位置也可调节伸缩挂带的总长度，使得伸缩挂带的装配后长度调节更灵活。

进一步地，本实施例采用口型扣40通过固定带50连接在套体100的顶端的外侧上，让固定带50和口型扣40不影响水杯的装放。

进一步地，参照图1，本实施例优选采用固定带50的第一端51固定在套体100上，固定带50的第二端52穿过口型扣40并折回与固定带50的第一端51连接；调节带10的第一端11绕过第一日型扣20的一端并折回与调节带10连接固定。当然，调节带10的第一端的固定方式和口型扣40的固定方式还可以为采用其它方案。

本实施例的调节带10和固定带50优选采用扁平的尼龙带，第一日型扣20、第二日型扣30和口型扣40优选采用塑胶材质制成，因有扁平尼龙带包裹着各个扣，因此第一日型扣20、第二日型扣30和口型扣40不会对装放于套体100中的水杯造成磨损或刮花。当然，在具体实施时，调节带10和固定带50也可以为其它材质，第一日型扣20、第二日型扣30和口型扣40也可以采用其它材质制成。

具体的，参照图1和图2，本实施例优选固定带50的第一端51与第二端52通过缝接固定，调节带10的第一端11的折回部分与调节带10通过缝接固定。当然，固定带50和调节带10第一端11的固定连接方式还可采取其它方式。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本 实用新型的专利保护范围内。
