一种拥有高度调节的三层调味架的制作方法

本实用新型涉及调味架技术领域，尤其涉及一种拥有高度调节的三层调味架。

背景技术：

调味架的形式多种多样，所采用的的材质也各不相同，现有的调味架主要可以归纳为两种：一种为固定式结构的调味架，另一种为活动式机构的调味架。上述两种调味架，大多无法调节高度，不能根据调味瓶的高度灵活的改变调味架的高度，这就造成了调味架的一些空间被浪费，无法合理的利用调味架，为此我们设计出一种拥有高度调节的三层调味架，来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种拥有高度调节的三层调味架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种拥有高度调节的三层调味架，包括两组平行设置的固定条，两组所述固定条的上端设置有挂钩，所述固定条延长度方向等距离设置有固定螺孔，所述固定条通过在固定螺孔内设置锁紧螺栓自上而下依次安装有上层调味架、中层调味架和下层调味架，所述下层调味架靠近固定条的一侧设置有两组固定孔，所述上层调味架和中层调味架的两侧均通过转轴连接有伸缩支撑杆的一端，所述伸缩支撑杆的另一端倾斜插入固定螺孔中，且伸缩支撑杆上设置有限位环，所述上层调味架和中层调味架两侧远离转轴的一边均设置有伸缩杆卡扣。

优选的，所述伸缩支撑杆包括母杆和子杆，所述母杆为中空结构，且一端连接有转轴，另一端套接有子杆，且在远离转轴端设置有弹性卡块，子杆的另一端设置有限位环，并插入固定螺孔中。

优选的，所述上层调味架、中层调味架和下层调味架均设置有放置底板，且放置底板的四角设置有支撑柱，支撑柱的上端固定连接有U型护栏。

优选的，所述固定条通过挂钩挂在固定于墙面的横杆上。

优选的，所述固定孔插入固定于墙面的固定柱上。

与现有技术相比，本实用新型的有益效果是：本实用新型中在固定条上等距离设置有固定螺孔，使用者可根据自身的使用需求，来改变三层调味架之间的距离，达到调味架的高度调节，便于适应不同高度的调味料的放置需求，同时，上两层调味架放置较多调味料时，可将伸缩支撑杆插入固定螺孔中，增强调味架的承重力，避免调味架因承重过大而折弯的情况，延长了调味架的使用寿命。

附图说明

图1为本实用新型提出的一种拥有高度调节的三层调味架的结构示意图；

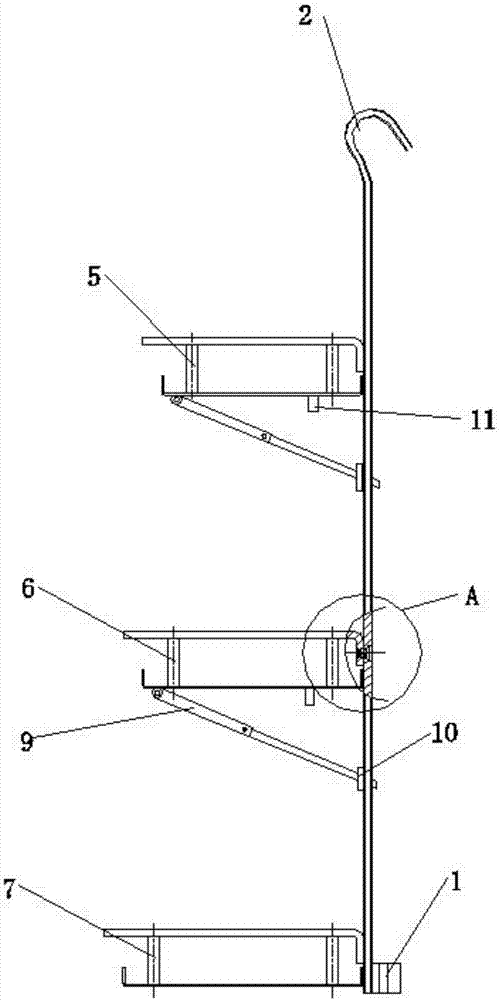

图2为本实用新型提出的一种拥有高度调节的三层调味架的侧视图；

图3为图2中A处放大图。

图中：1固定条、2挂钩、3固定螺孔、4锁紧螺栓、5上层调味架、6中层调味架、7下层调味架、8固定孔、9伸缩支撑杆、10限位环、11伸缩杆卡扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种拥有高度调节的三层调味架，包括两组平行设置的固定条1，两组固定条1的上端设置有挂钩2，固定条1通过挂钩2挂在固定于墙面的横杆上，固定条1延长度方向等距离设置有固定螺孔3，固定条1通过在固定螺孔3内设置锁紧螺栓4自上而下依次安装有上层调味架5、中层调味架6和下层调味架7，上层调味架5、中层调味架6和下层调味架7均设置有放置底板，且放置底板的四角设置有支撑柱，支撑柱的上端固定连接有U型护栏，下层调味架7靠近固定条1的一侧设置有两组固定孔8，固定孔8插入固定于墙面的固定柱上，上层调味架5和中层调味架6的两侧均通过转轴连接有伸缩支撑杆9的一端，伸缩支撑杆9包括母杆和子杆，母杆为中空结构，且一端连接有转轴，另一端套接有子杆，且在远离转轴端设置有弹性卡块，子杆的另一端设置有限位环10，并插入固定螺孔3中，伸缩支撑杆9的另一端倾斜插入固定螺孔3中，且伸缩支撑杆9上设置有限位环10，上层调味架5和中层调味架6两侧远离转轴的一边均设置有伸缩杆卡扣11。

本实用新型在使用时，将固定条1通过挂钩2挂在墙面上的横杆上，且在固定条1上等距离设置有固定螺孔3，使用者可根据自身的使用需求，来改变三层调味架之间的距离，达到调味架的高度调节，便于适应不同高度的调味料的放置需求，同时，上层调味架5、中层调味架6放置较多调味料时，可将伸缩支撑杆9从伸缩杆卡扣11中取出，并将远离转轴的一端插入固定螺孔3中，增强调味架的承重力，避免调味架因承重过大而折弯的情况，延长了调味架的使用寿命。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
