本实用新型涉及料理机技术领域,特别涉及一种机座及应用该机座的食物料理机。
背景技术:
如图1所示,现有的料理机(如搅拌机)的机座100′,通常将机座100′上的排水孔101′设置在安装槽的底壁。
在搅拌机使用过程中,搅拌机相关配件(如搅拌杯和杯座)通常是清洗后就立即装入机座使用,现有料理机的机座100′的结构设计,由于配件表面残留水或者渗出的果汁等异物会沿排水孔101′流入并由机座100′内部流出,这些异物在流出过程中容易残留在通道的内壁,长时间使用会造成机座100′产生异味,同时排水孔101′设置在安装槽底壁的结构,也会造成机座100′模具难加工,装配复杂。
技术实现要素:
本实用新型的主要目的是提供一种机座,旨在方便机座内的异物排出,同时降低食物料理机的成本。
为实现上述目的,本实用新型提出的机座,应用于食物料理机,该机座包括机壳,所述机壳设置有安装槽,所述机壳还开设有排污槽或排污孔,所述排污槽或排污孔贯通所述安装槽的侧壁。
可选的,所述排污槽或排污孔的数量为一个或者多个,多个所述排污槽或排污孔等间距设置。
可选的,至少一所述排污槽或排污孔位于安装槽内侧壁的开口对应所述安装槽的底壁的最低点位置。
可选的,所述安装槽的底壁所在平面与水平面所构成的夹角θ的范围为1度到8度。
可选的,所述排污槽的底壁沿背离所述安装槽的方向上向下倾斜。
可选的,所述排污槽的底壁所在平面与水平面所构成的夹角a的范围为2度到30度。
可选的,所述排污槽的底壁所在平面与水平面所构成的夹角a的范围为10度到20度。
可选的,所述排污槽的宽度d的范围为10mm到30mm。
本实用新型还提出一种食物料理机,包括机座以及安装于所述机座的安装槽的搅拌杯组件,所述机座为上述的机座。
可选的,所述机座还设置有伸入所述安装槽内的下离合器,所述搅拌杯组件的下端设置有上离合器,所述上离合器于搅拌杯组件安装于安装槽时,耦合所述下离合器。
本实用新型技术方案通过在机壳设置贯穿安装槽侧壁的排污槽或者排污孔,在食物料理机使用过程中,落入安装槽内的液体异物或者粉末状异物均可通过排污槽或者排污孔由安装槽的侧壁排出,如此可避免异物停留于机座内部,在长时间使用后产生异味,同时将排污槽或者排污孔开设于安装槽的侧壁,使得机座内的结构简化,使得食物料理机生产过程中开模简单,成本也相应降低。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图示出的结构获得其他的附图。
图1为现有食物料理机的机座的结构示意图;

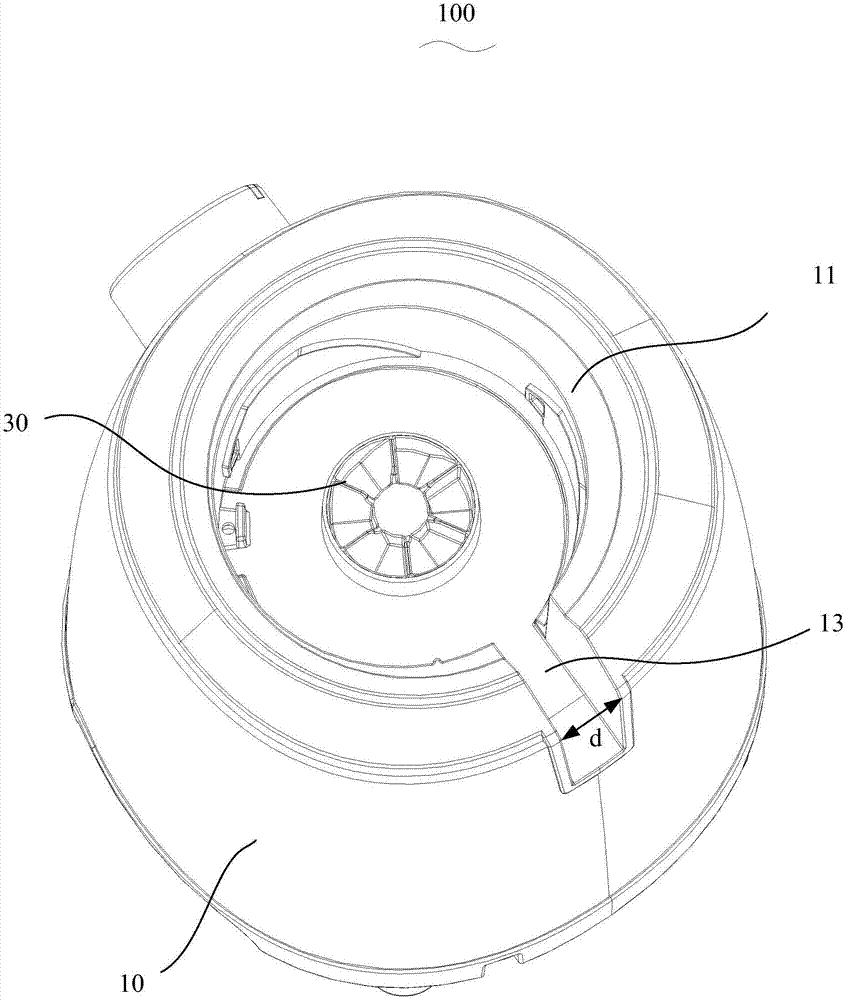

图2为本实用新型机座的立体结构示意图;
图3为本实用新型食物料理机的剖视结构示意图。
附图标号说明:
本实用新型目的的实现、功能特点及优点将结合实施例,参照附图做进一步说明。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
需要说明,本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等,如果该特定姿态发生改变时,则该方向性指示也相应地随之改变。
在本实用新型中,除非另有明确的规定和限定,术语“连接”、“固定”等应做广义理解,例如,“固定”可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
另外,在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的,而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外,各个实施例之间的技术方案可以相互结合,但是必须是以本领域普通技术人员能够实现为基础,当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在,也不在本实用新型要求的保护范围之内。
本实用新型提出一种机座100,应用于食物料理机。
请结合参照图1和图2,在本实用新型一实施例中,该机座100包括机壳10,所述机壳10形成有安装食物料理机300的搅拌杯组件200的安装槽11,机壳10还开设用以排出安装槽11内异物的排污槽13或排污孔,排污槽13或排污孔贯通安装槽11的侧壁。
本实施例机座100因用于食物料理机300,其中食物料理机300包括如豆浆机、破壁机、榨汁机等,其中食物料理机300的搅拌杯组件200包括杯座220以及与杯座220连接的搅拌杯210,杯座220在搅拌杯组件200安装于食物料理机300的安装槽11内时容纳于安装槽11内,在食物料理机300使用过程中,搅拌杯组件200在清洗后未晾干的情况下,搅拌杯组件200所携带的水渍,以及在搅打食材过程中,由搅拌杯组件200渗漏的少量粉末状或者流体状的食材会沿着杯座220流入安装槽11内,本实施例上述的水渍或者食材可在食物料理机300运行过程中自行由安装槽11或者安装孔内流出机壳10,或者在食物料理机300使用结束后,通过手动倾倒将上述异物由安装槽11内排出。
本实用新型技术方案通过在机壳10设置贯穿安装槽11侧壁的排污槽13或者排污孔,在食物料理机300使用过程中,落入安装槽11内的液体异物或者粉末状异物均可通过排污槽13或者排污孔由安装槽11的侧壁排出,如此可避免异物停留于机座100内部,在长时间使用时产生异味,同时将排污槽13或者排污孔开设于安装槽11的侧壁,异物的排出结构无需经过安装有其他众多元件的机座100内部,使得食物料理机300生产过程中的开模简单,成本也相应降低。
本实施例当排污结构为排污槽13时,排污槽13的开口是要由下之上贯通安装槽11的槽壁的,当排污结构为排污孔时,排污孔可在安装槽11的侧壁上环形设置。
为了方便安装槽11内的异物排出,本实施例排污槽13的底壁或排污孔的部分孔壁高度等于或低于安装槽11的底壁所在高度。由于异物在重力作用下具有向下方流动的特性,本实施例通过排污槽13的底壁或排污孔的部分孔壁高度等于或低于安装槽11的底壁所在高度的设置,使得安装槽11内的异物容易转移至排污槽13或排污孔内并流出。
本实施例安装槽11的底壁所在平面与水平面所构成的夹角θ的范围为1度到8度。通过将安装槽11的底壁倾斜设置,安装槽11内的异物更容易转移至排污槽13或排污孔内而不会在安装槽11的底壁上停留。可以理解的,所述安装槽11的底壁与水平面所构成的夹角θ也可根据实际需要进行调整,如设置在8度以上。
为了排污槽13或者排污孔更好地衔接由安装槽11的底壁上流出的异物,本实施例在安装槽11的底壁呈倾斜设置的基础上,将至少一排污槽13或排污孔位于安装槽11内侧壁的开口对应安装槽11的底壁的最低点位置。通过这样设置,在重力作用下,较多异物将滑移并汇聚于安装槽11的底壁最低点位置,并通过排污槽13或者排污孔流出,如此排出效果得到提升。
本实施例优选排污结构为排污槽13的设计,并进一步将排污槽13的底壁在背离安装槽11的方向上向下倾斜。即本实施例的排污槽13的底壁也呈倾斜设置,具体地,排污槽13的底壁平面与水平面所构成的夹角a的范围为2度到30度,本实施例优选排污槽13的底壁所在平面与水平面所构成的夹角a的范围为10度到20度。通过这样的设置,当安装槽11内的异物流入排污槽13内后,在重力的作用下,异物可顺着排污槽13的底壁自然排出,如此不易在排污槽13内滞留堵塞,异物排出效果较好。
本实施例进一步将排污槽13的宽度d的范围为10mm到30mm。通过这样的设置,使得机壳10的结构强度较高。
进一步地,本实施例图中示出的排污槽13的数量为一个,于其他实施例中,排污槽13的数量也可以是两个或者两个以上,同时基于机壳10结构强度的考虑,排污槽13的宽度d的范围也可做出相应调整,如在排污槽13数量较多的情况下,排污槽13的宽度可相应缩减如在10mm以下,需要说明的是,在排污槽13数量较多的情况下,多个排污槽13的排布方式上可以是等间距设置,也可以是非等间距设置。
请再次参照图2,本实用新型还提出一种食物料理机300,包括机座100以及安装于所述机座100的安装槽11的搅拌杯组件200,该机座100的具体结构参照上述实施例,由于本食物料理机300采用了上述所有实施例的全部技术方案,因此至少具有上述实施例的技术方案所带来的所有有益效果,在此不再一一赘述。
进一步地,本食物料理机300于机座100还设置有伸入安装槽11内的下离合器30,搅拌杯组件200的下端设置有上离合器230,上离合器230于搅拌杯组件200安装于安装槽11时,耦合所述下离合器30。本实施例于杯座220连接有上离合器230,机座100内设置有驱动下离合器30旋转的电机,在电机驱动上、下离合器30高速旋转过程中,通过机座100本身的振动,以及在上、下离合器30旋转过程中产生的气流,这两个因素更有利于驱动安装槽11内的异物顺着排水槽排出。
以上所述仅为本实用新型的优选实施例,并非因此限制本实用新型的专利范围,凡是在本实用新型的发明构思下,利用本实用新型说明书及附图内容所作的等效结构变换,或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
