一种铝型材拼装检视窗的制作方法

本实用新型属于五金类，尤其涉及一种铝型材拼装检视窗。

背景技术：

工业控制柜具有强大的兼容性，为系统集成领域提供了可靠的外围保护。产品广泛应用于工业控制行业、航空航天、IT网络行业、节能环保、石油化工、水泥建材、钢铁冶金、粮油化工、交通筑路等产业各领域，为该领域的信息测控及系统控制提供了坚实的屏障；为了满足不同的领域的不同需求，有的控制柜需要安装智能电脑设备，将操作面板安装于控制柜的门板之上，便于操作，本实用新型的一种铝型材拼装检视窗安装于控制柜的门板之上，对门板上的显示触摸屏起到了防护的功能。

技术实现要素：

本实用新型要解决的技术问题是提供一种铝型材拼装检视窗。

本实用新型的一种铝型材拼装检视窗由铝型材框架机构和门板旋转机构两部分组成，其中铝型材框架机构由铝型材上下梁、铝型材左右梁和铝型材插件组成；门板旋转机构主要由锁具边型材、锁具、合页边型材、合页、玻璃上下边型材和玻璃组成。

本实用新型的铝型材拼装检视窗，其内部结构特征为：铝型材上下梁和铝型材左右梁通过铝型材插件进行配合组装构成铝型材框架机构，铝型材上下梁、铝型材左右梁和铝型材插件都加工有一定的厚度，铝型材插件上加工有安装门板合页轴的圆孔，铝型材左右梁上的一侧加工有门板锁舌的长条形锁孔；合页边型材内侧上下相应位置拉铆有挡件铝铆钉，挡件铝铆钉对门板的合页轴具有定位的作用，按照先后次序将弹簧挡片、弹簧、销轴和塑料垫圈依次安装于合页边型材的圆孔内；将锁具边型材、合页边型材和玻璃上下型材组成一个边框，然后在边框的边沿处粘贴玻璃胶条，将玻璃装与边框之内进行粘贴；将锁具装入锁具边型材上；在铝型材框架机构外部与玻璃接触面粘贴海绵条；将门板旋转机构安装于铝型材框架机构之上；将压簧和移动螺母依次安置在铝型材框架机构内部的卡槽之内，压簧和移动螺母在强外力的作用下，可以左右相应的滑动；将组装完成的铝型材拼装检视窗在点胶机上进行点胶，最后将全部组成完成的检视窗安装于控制柜门板的相应位置，用顶丝穿过门板上的安装孔与检视窗上的移动螺母相配合，最后用螺母与顶丝配合，将检视窗安装固定于门板之上。

本实用新型的铝型材拼装检视窗，其优点在于：检视窗的整体框架为铝型材，铝型材可以裁剪成不同的长度尺寸，用来满足不同规格的需求。

本实用新型的铝型材拼装检视窗，其优点还在于：检视窗安装有玻璃，还带有锁闭功能，安装于控制柜的门板之上，不仅可以通过玻璃清晰的看到门板上显示器屏幕的实时变化，还能对显示屏幕起到防护的功能；另外在检视窗玻璃和铝型材框架机构接触处，检视窗与控制柜门板接触处都有胶条，可以起到缓冲的作用。

本实用新型的铝型材拼装检视窗，其工作原理为：当需要调整门板上的显示屏来调试控制柜内的智能软件时，用钥匙打开检视窗的玻璃门板即可，当调试完毕后用钥匙将检视窗的玻璃门板进行锁闭。

本实用新型的铝型材拼装检视窗整体框架采用锌合金制作，锁具整体采用铸钢加工而成，检视窗玻璃采用钢化玻璃，合页采用不锈钢材质通过机加工制作而成。

本实用新型的铝型材拼装检视窗整体外观简约，组装简单，实用性强。

下面结合附图对本实用新型的铝型材拼装检视窗作一详细描述。

附图说明

图1是本实用新型的铝型材拼装检视窗的爆炸视图；

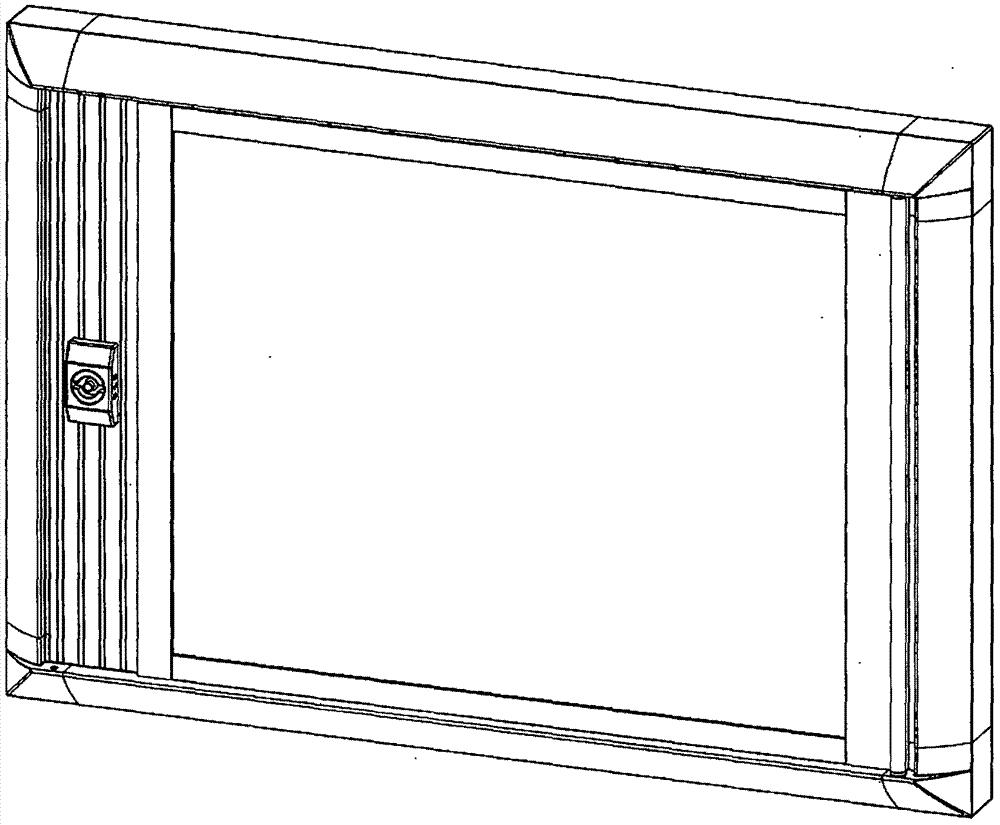

图2是本实用新型的铝型材拼装检视窗的外观模型；

图3是本实用新型的铝型材拼装检视窗内部模型；

图4是本实用新型的铝型材拼装检视窗门板旋转机构打开的状态视图模型；

图5是本实用新型的铝型材拼装检视窗的应用视图模型；

图6是本实用新型的铝型材拼装检视窗的合页轴装配视图模型；

具体实施方式

本实用新型的一种铝型材拼装检视窗由铝型材框架机构和门板旋转机构两部分组成，如图1所示，其中铝型材框架机构由铝型材上下梁2、铝型材左右梁3和铝型材插件1组成；门板旋转机构主要由锁具边型材11、锁具13、合页边型材12、合页14、玻璃上下边型材8和玻璃9组成。

本实用新型的铝型材拼装检视窗，其内部结构特征为：铝型材上下梁2和铝型材左右梁3通过铝型材插件1进行配合组装构成铝型材框架机构，铝型材上下梁、铝型材左右梁和铝型材插件都加工有一定的厚度，铝型材插件上加工有安装门板合页轴的圆孔1a，铝型材左右梁上的一侧加工有门板锁舌的长条形锁孔3a；合页边型材内侧上下相应位置拉铆有挡件铝铆钉15，挡件铝铆钉对门板的合页轴14具有定位的作用，按照先后次序将弹簧挡片16c、弹簧16b、销轴16和塑料垫圈16a依次安装于合页边型材的圆孔17内；将锁具边型材11、合页边型材12和玻璃上下型材8组成一个边框，然后在边框的边沿处粘贴玻璃胶条10，将玻璃装与边框之内进行粘贴；将锁具13装入锁具边型材上；在铝型材框架机构外部与玻璃接触面粘贴海绵条7；将门板旋转机构安装于铝型材框架机构之上；将压簧5a和移动螺母5依次安置在铝型材框架机构内部的卡槽2a(如图3)之内，压簧和移动螺母在强外力的作用下，可以左右相应的滑动；将组装完成的铝型材拼装检视窗在点胶机上进行点胶，最后将全部组装完成的检视窗安装于控制柜门板18(如图5)的相应位置，用顶丝6穿过门板上的安装孔与检视窗上的移动螺母5相配合，最后用螺母与顶丝配合，将检视窗安装固定于门板之上。

本实用新型的铝型材拼装检视窗，其优点还在于：检视窗安装有玻璃9，还带有锁闭功能，安装于控制柜的门板之上，不仅可以通过玻璃清晰的看到门板上显示器屏幕19(如图5所示的示意)的实时变化，还能对显示屏幕起到防护的功能；另外在检视窗玻璃和铝型材框架机构接触处，检视窗与控制柜门板接触处都有胶条，可以起到缓冲的作用。

本实用新型的铝型材拼装检视窗，其工作原理为：当需要调整门板上的显示屏来调试控制柜内的智能软件时，用钥匙打开检视窗的玻璃门板即可(如图4所示)，当调试完毕后用钥匙将检视窗的玻璃门板进行锁闭。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均属于本实用新型权利要求书确定的保护范围内。
